组态王软件(三)

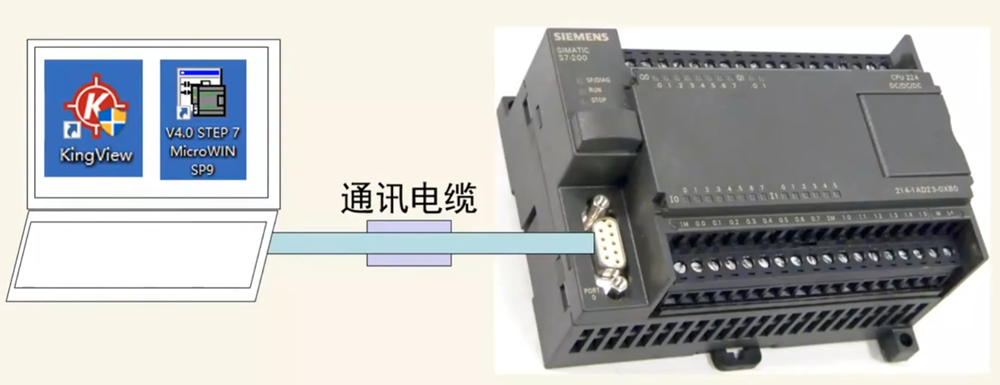

组态王与西门子PLC S7-200的连接

使用的是USB-PPI通讯电缆，选择的不是PPI协议，而是S7-200的USB的通讯协议；

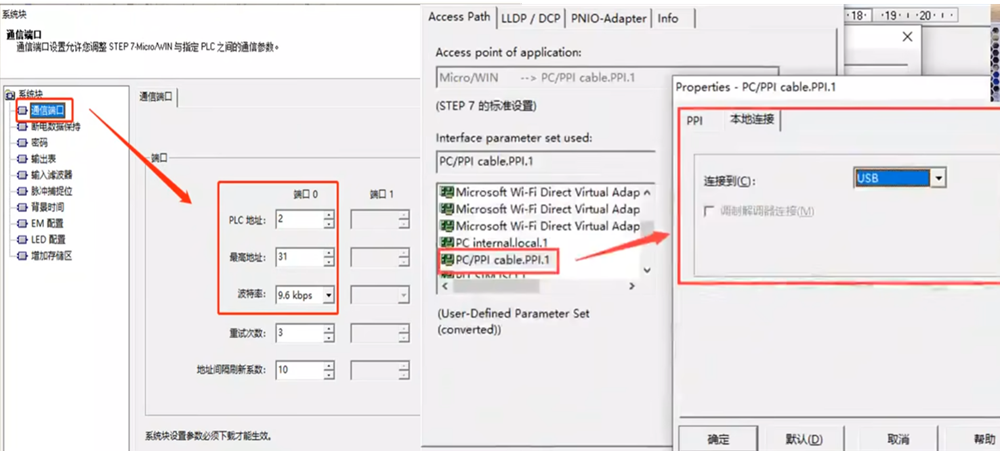

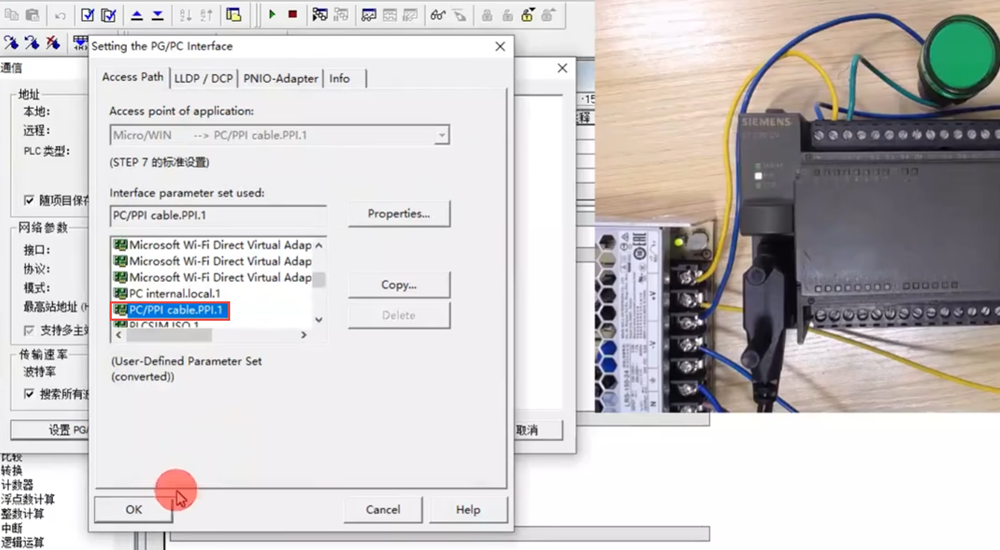

在PG/PC中设为PPI协议；

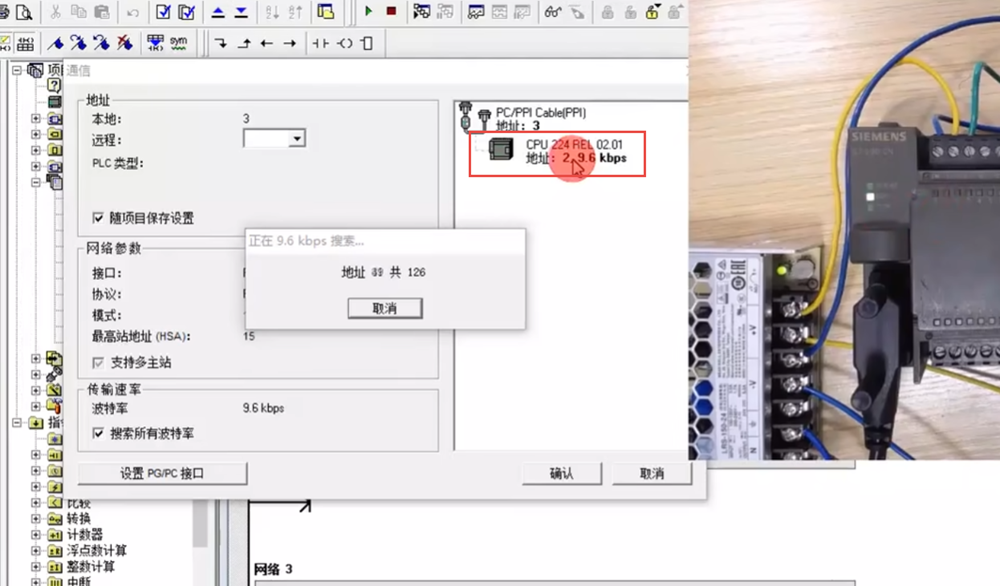

双击刷新就可以找到S7-200的PLC设备了；

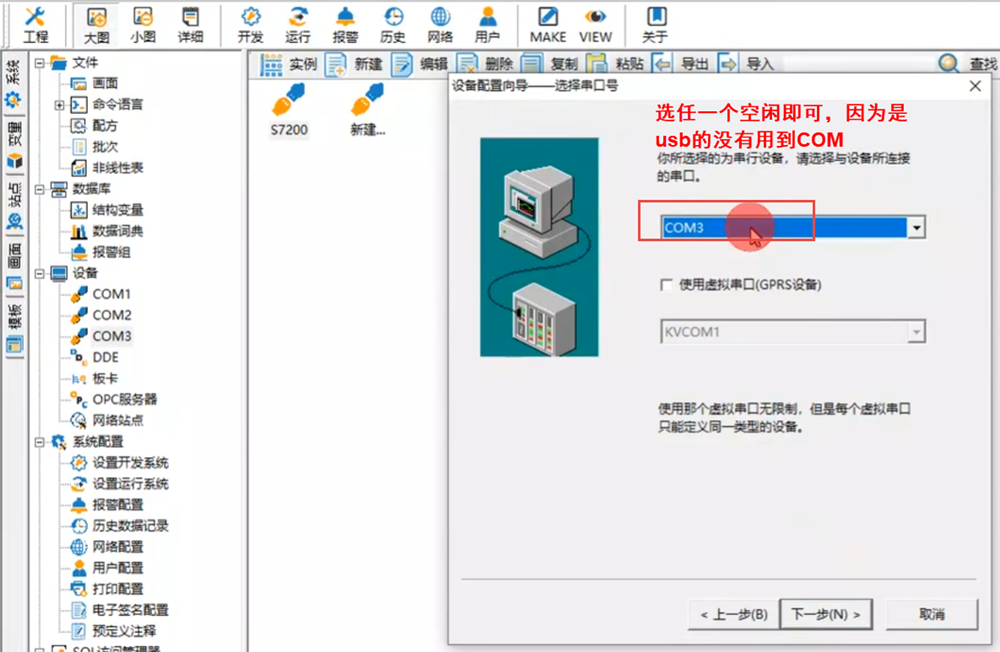

在组态王中的设备——新建——–建一个S7-200的USB协议；

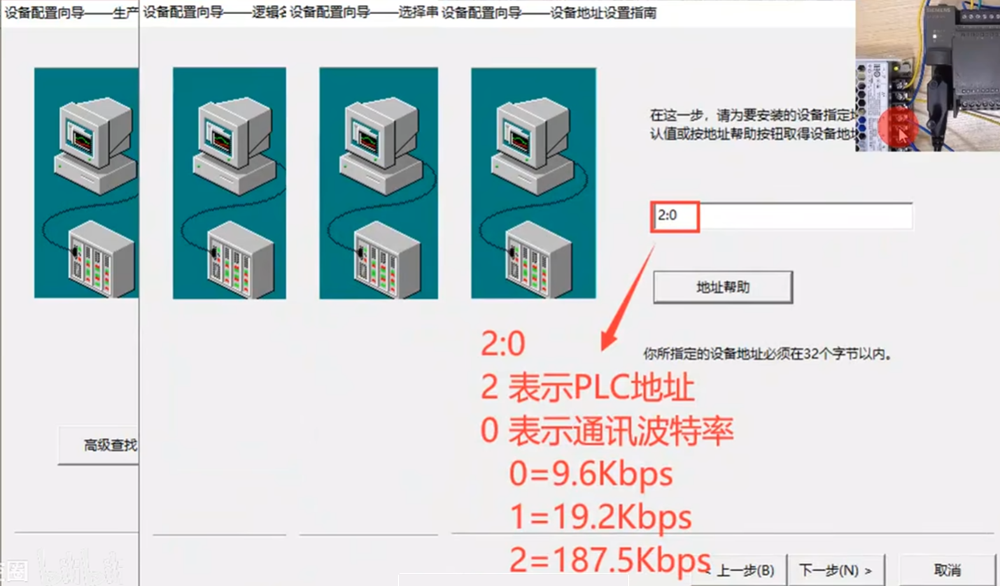

地址参数的设定，PLC地址是在PLC编程软件中系统块中的COM地址，

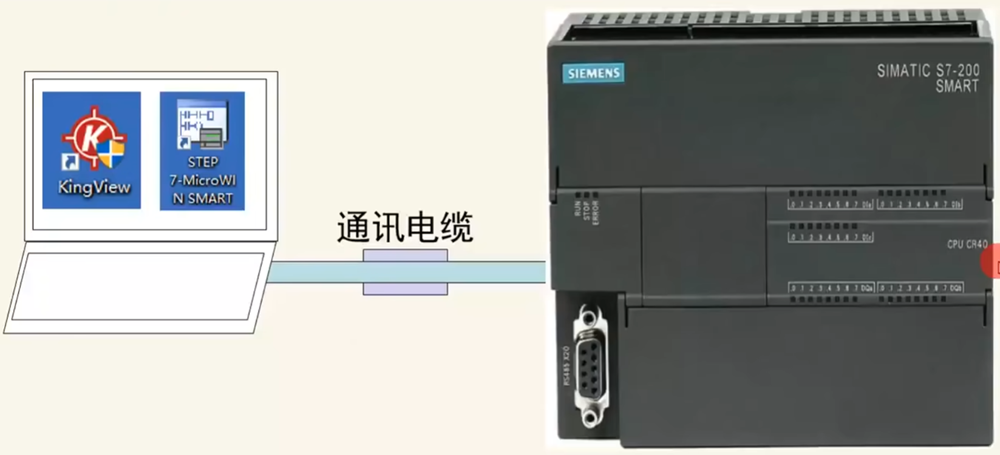

组态王与西门子PLC S7-200SMART的以太网连接

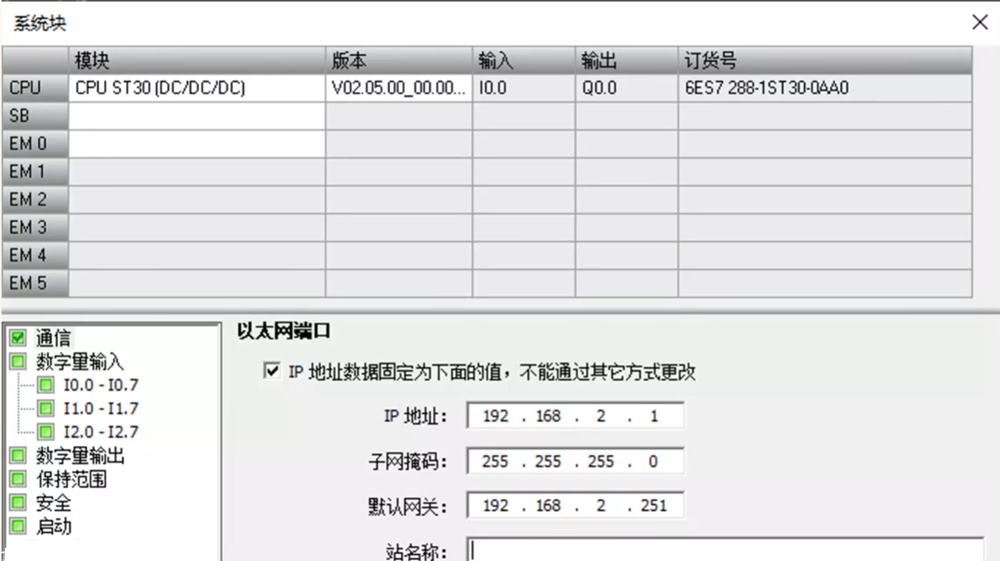

设置SMART200的PLC地址

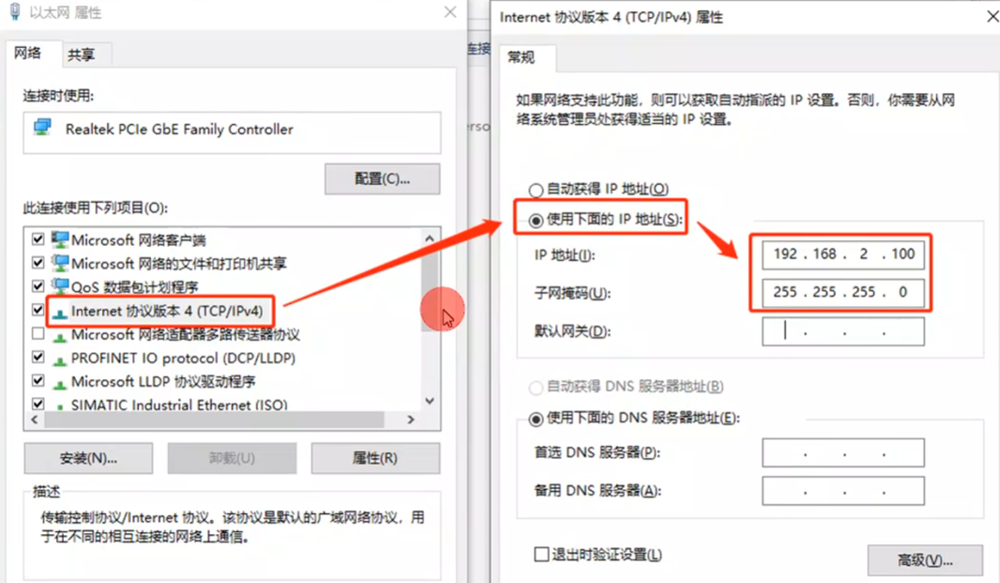

固定上位机电脑的IP地址，也就是装有组态王电脑的IP地址；

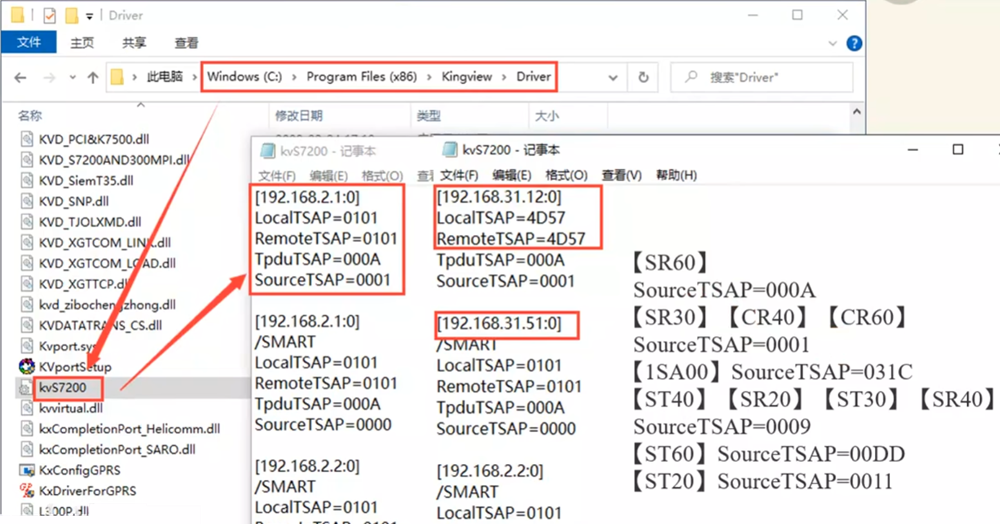

进入组态王驱动程序的路径中打开ksS7200文件，因为在组态王中没有200SMART这个型号，需要修改配置。LocalTSAP和RemoteTSAP后的数据由原来的4D57改为0101表示一台上位机【装有组态王】对应一台PLC; 0201表示两台上位机【装有组态王】对应一台PLC; 0301表示三台上位机【装有组态王】对应一台PLC; 依次类推。如果有一台上位机【装有组态王】对应两台PLC，则应改为【192.168.2.1:0】【192.168.2.2:0】LocalTSAP=0102 RemoteTSAP=0102;

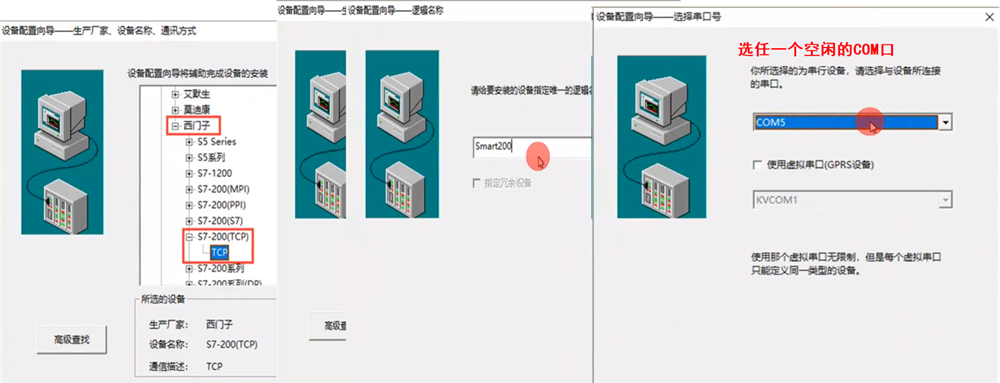

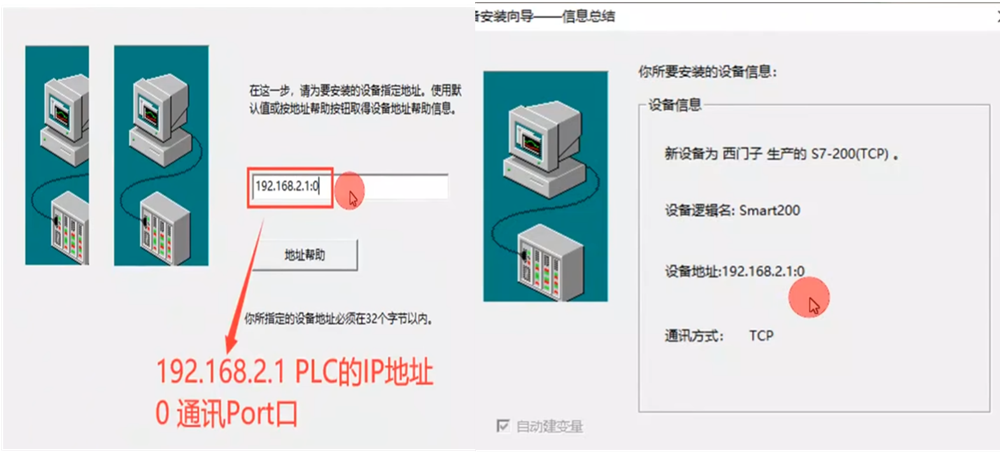

在组态王软件中添加设备，

设置通讯地址参数

组态王与西门子PLC S7-1200S的以太网连接

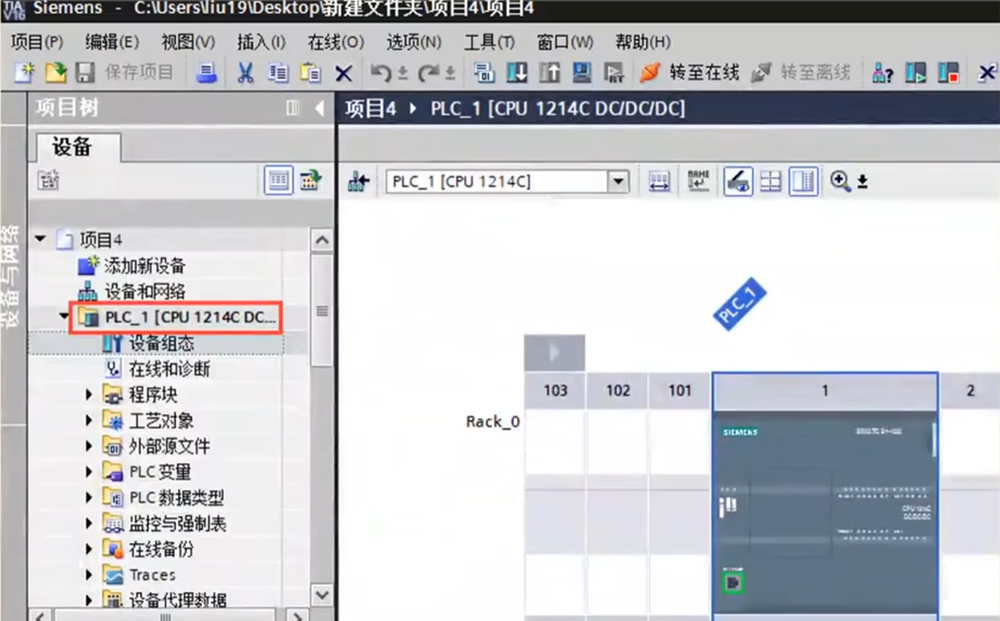

在博途软件中组态一个1200PLC，设定以太网端口的IP地址。

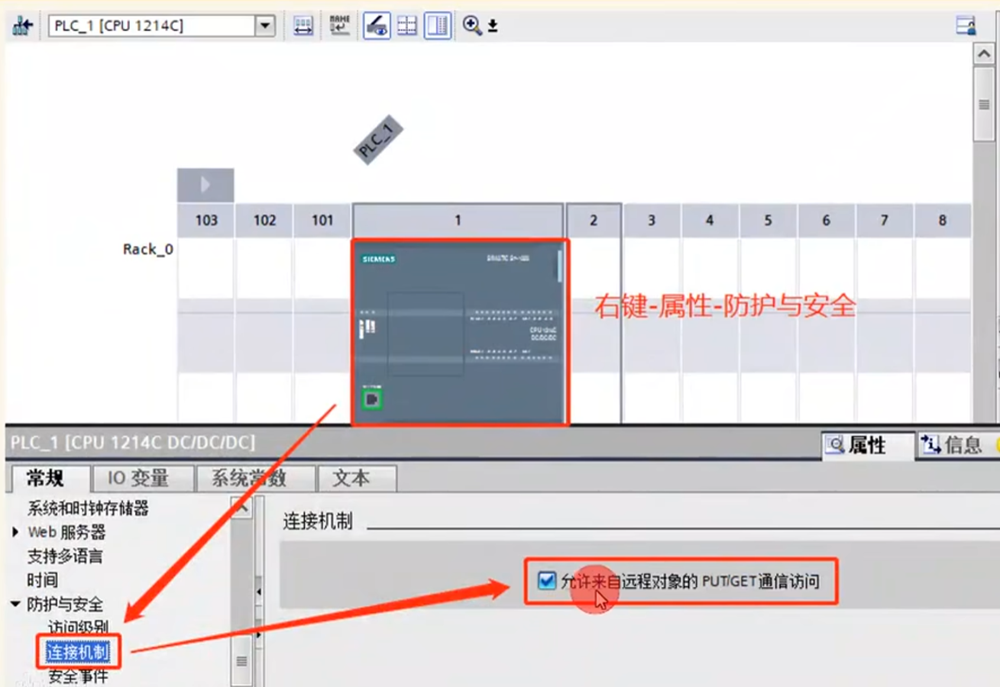

勾选允许来自远程对象的PUT/GET通信访问。

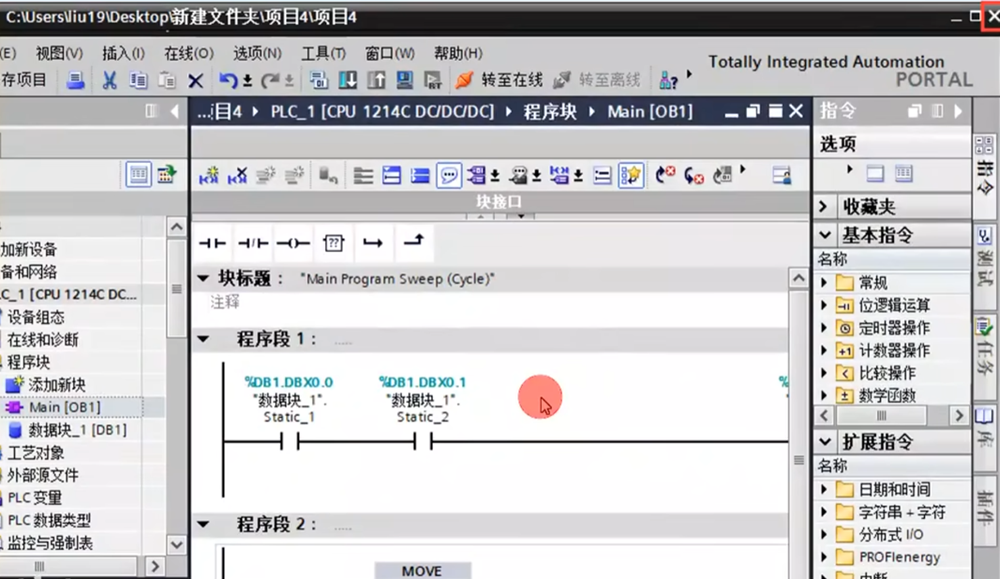

编写程序

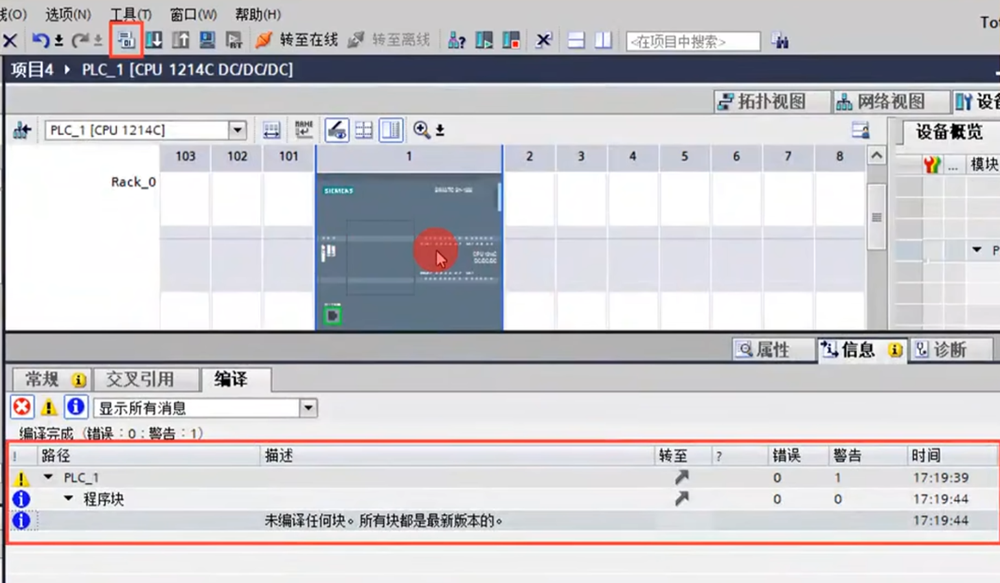

将程序下载到PLC中

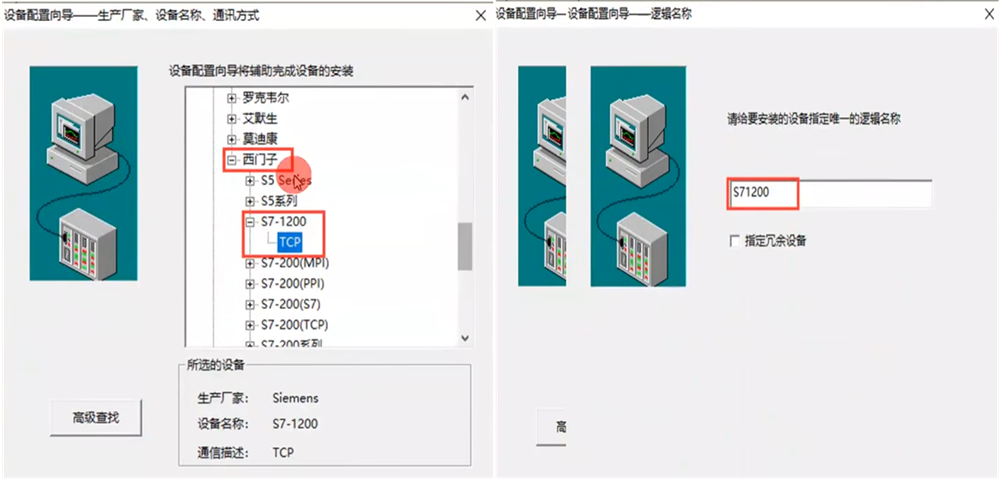

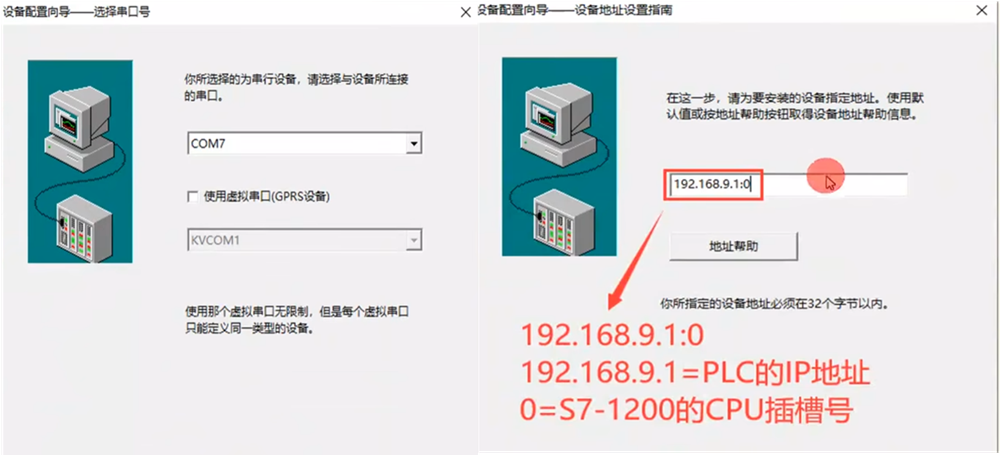

在组态王中添加一个设备

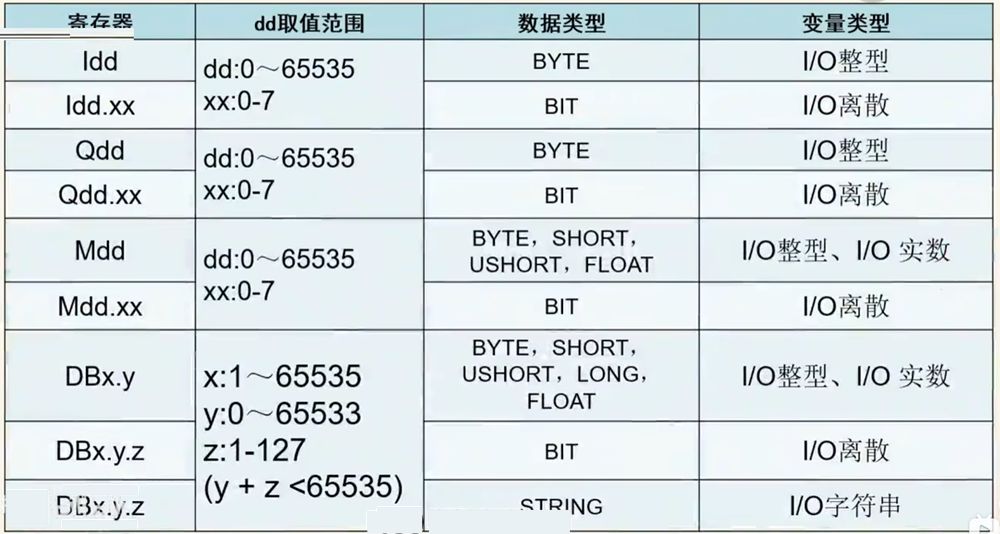

组态王中寄存器变量的表达形式
