组态王与三菱PLC通过串口连接

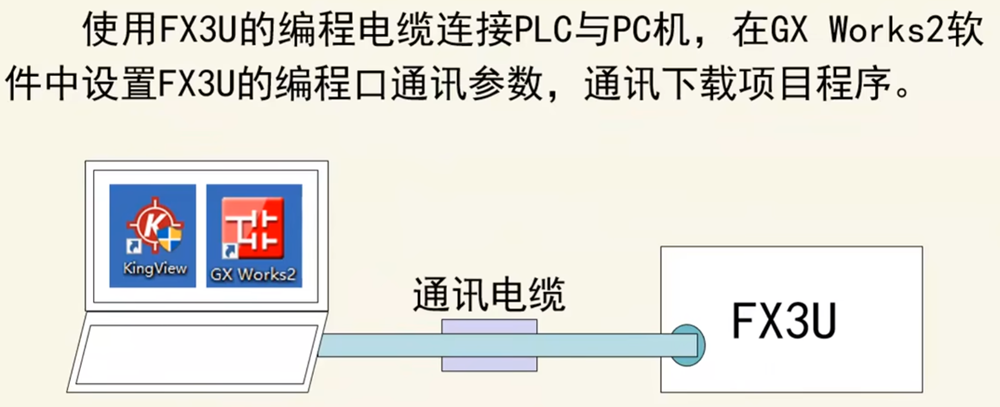

设备通过串口连接三菱FX3U

编程电缆线的型号为USB-SC09-FX,一端是8针的串口,一端是USB端口连PC上;

连接步骤

1、编写FX3U控制程序
2、FX3U的通讯参数:COM号、波特率、通讯参数(偶校验、数据位7、停止位1);
3、在组态王中添加FX3U设备,设置COM参数;
4、在组态王中定义内存变量与IO变量
5、在组态王中组态控制画面
6、连接组态王与PLC,运行组态画面。

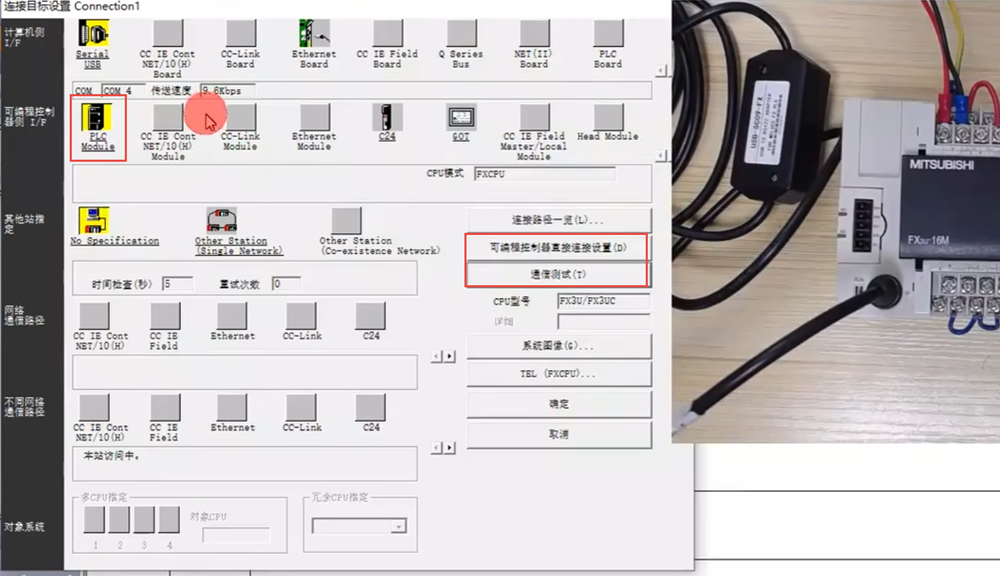

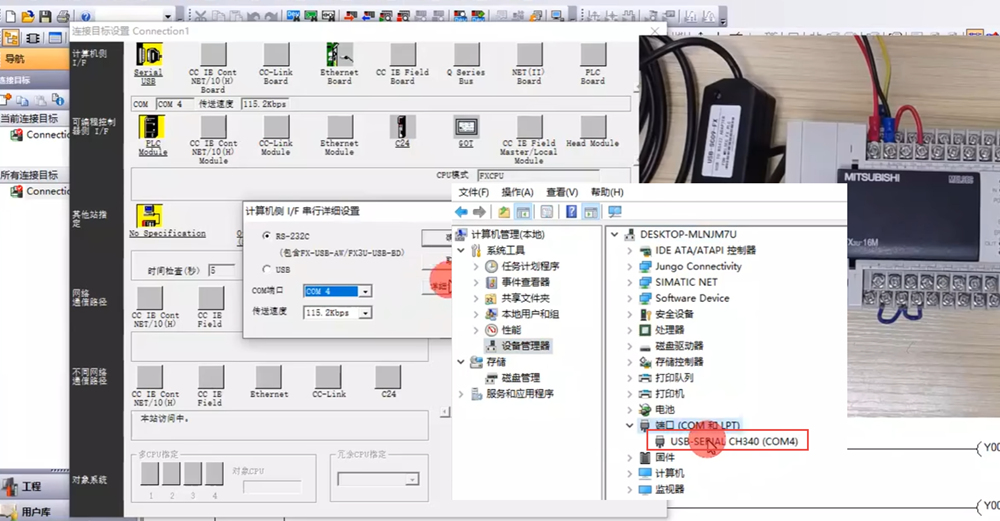

GW Works2中设置的COM号及参数,要与电脑的设备管理的COM号一致;

GW Works2中下载参数的配置。

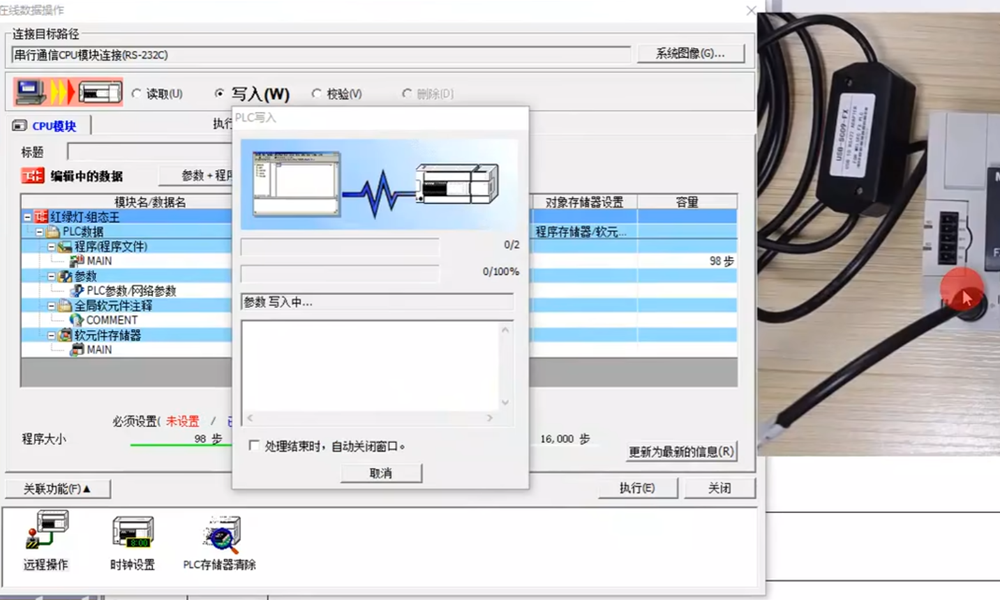

下载程序到PLC中

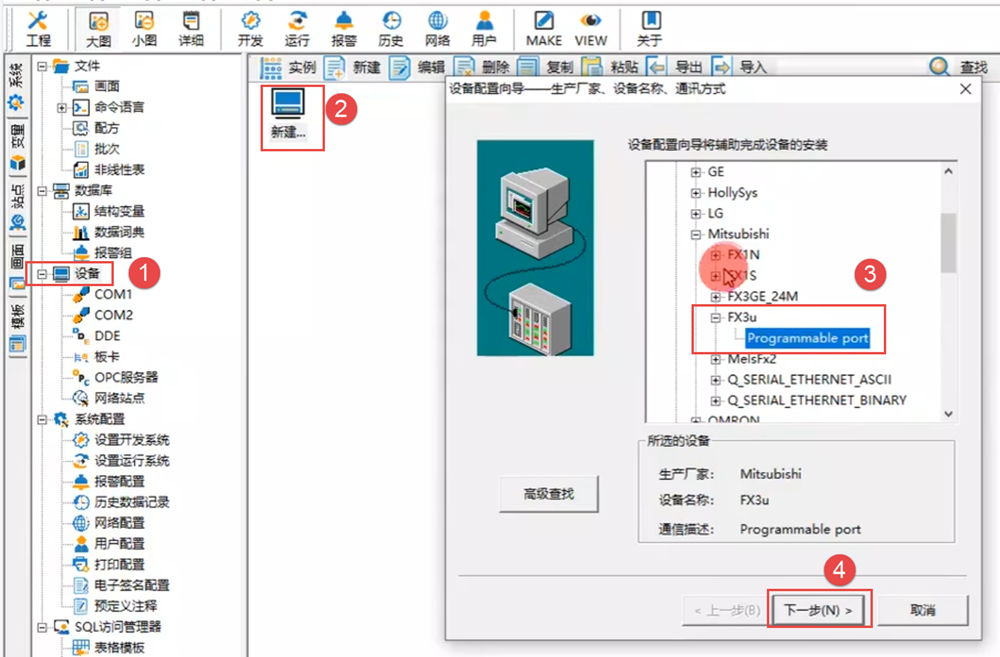

在组态王中点击"设备"—–"新建"——"FX3U"

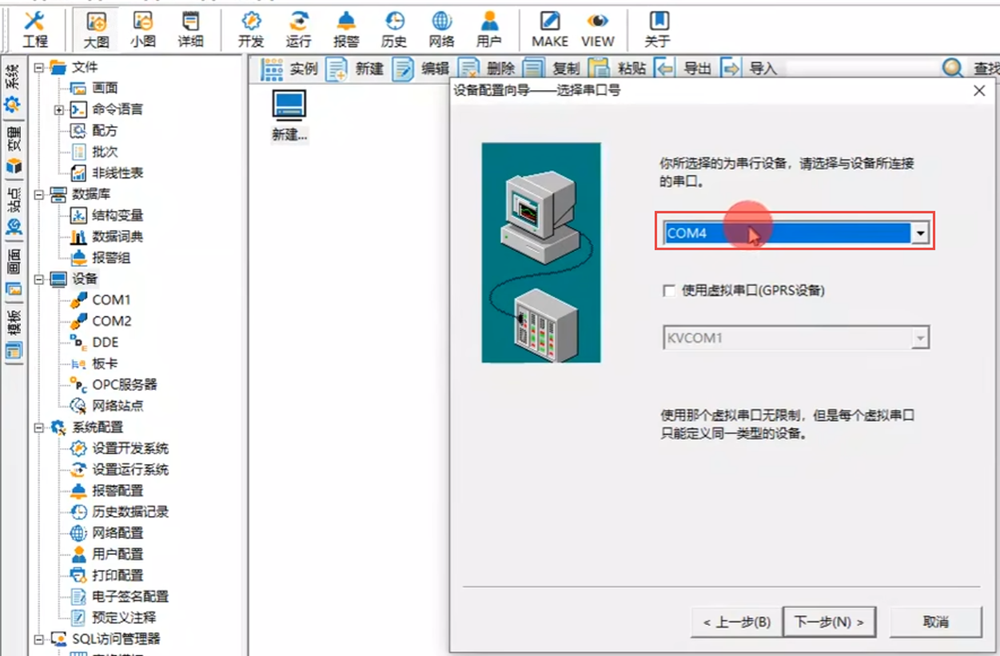

选择PLC连接电脑所用的COM端口COM4

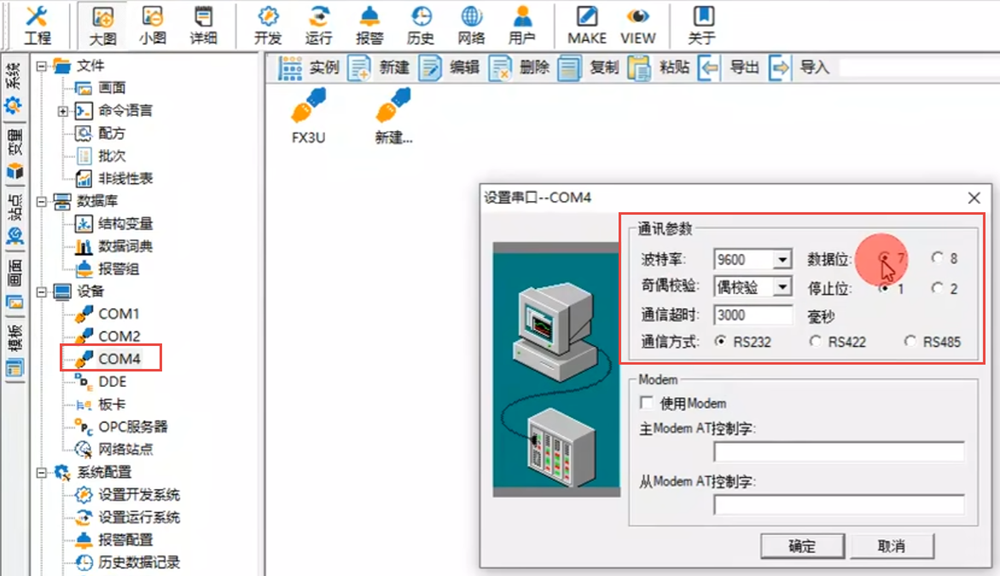

添加完COM4端口后设置COM4端口的通讯参数;

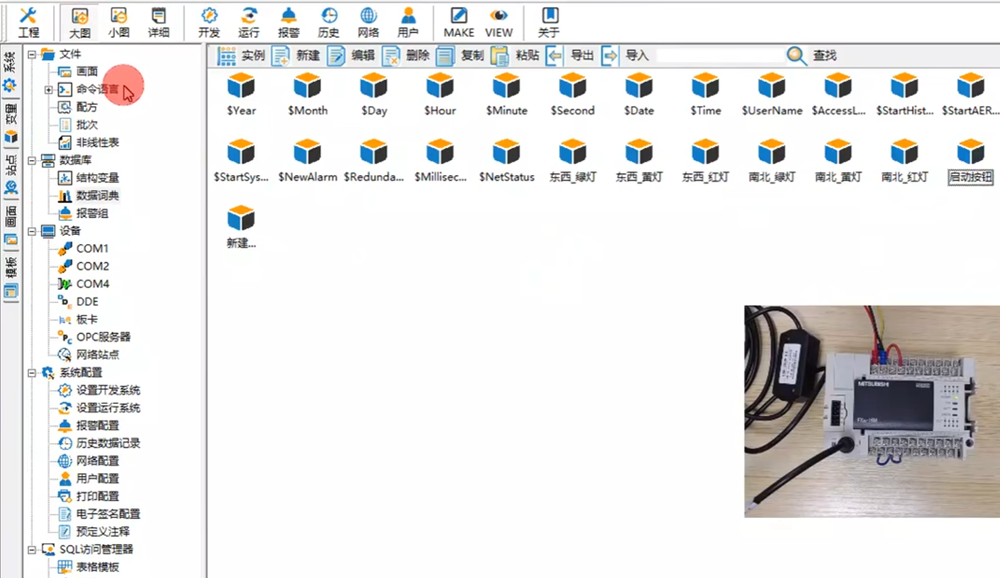

在数据词典中添加变量,然后在画面中进行关联。然后将PLC拨到RUN状态;

组态王与三菱PLC通过以太网连接

GW Works2中在"工程"—–参数—–PLC参数中进行以太网端口设置;

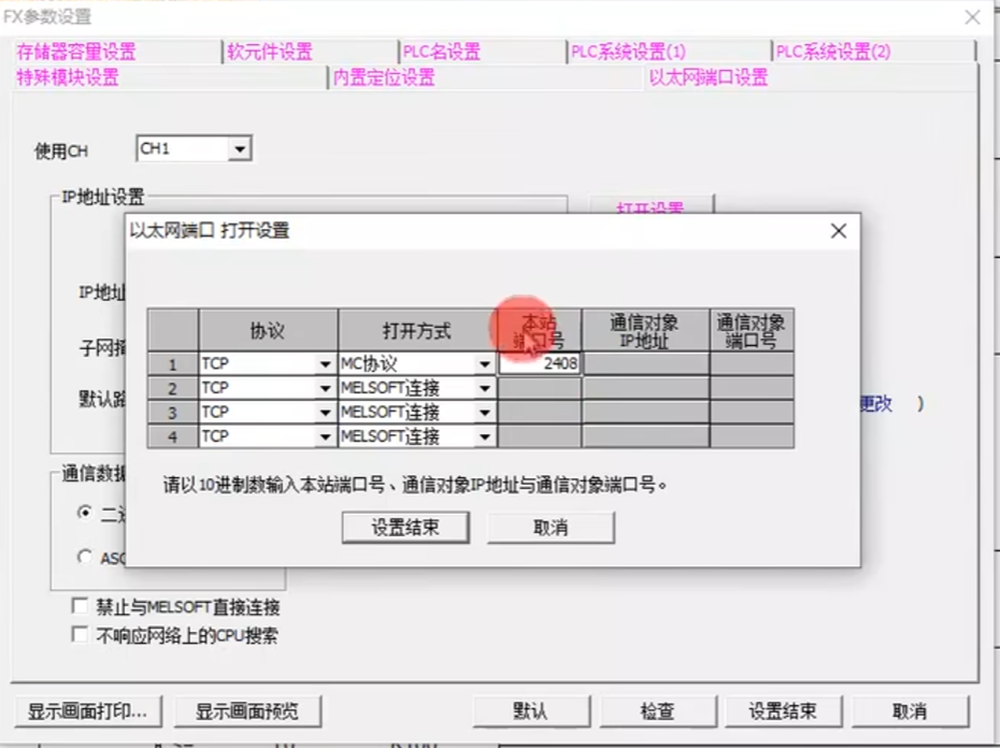

在以太网端口设置中本站端口号设为2408【10进制】也就是H968[【16进制】;参数都设置好以后下载到PLC中;

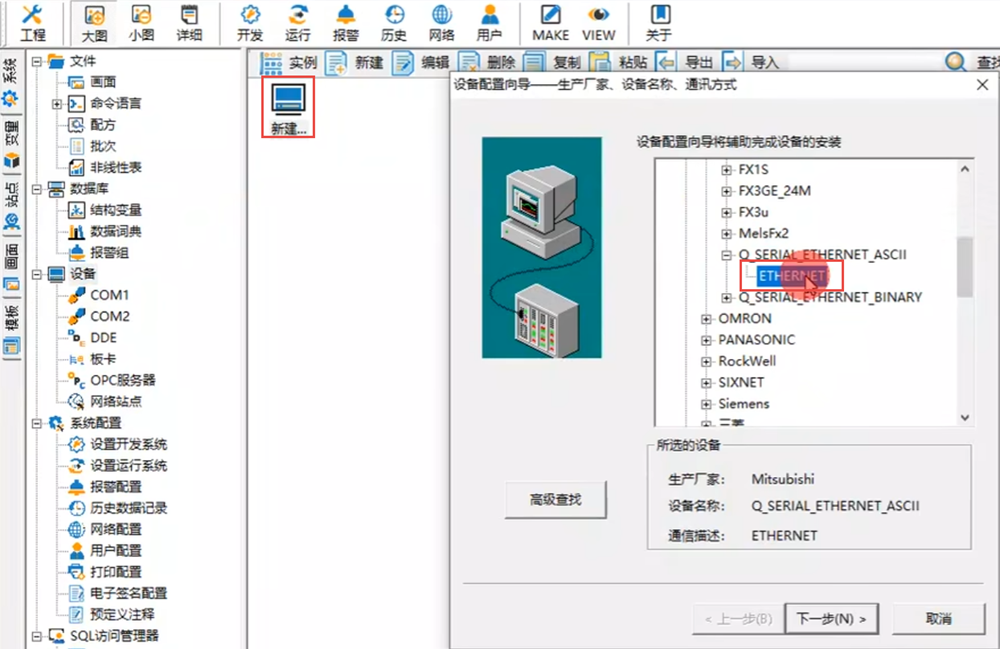

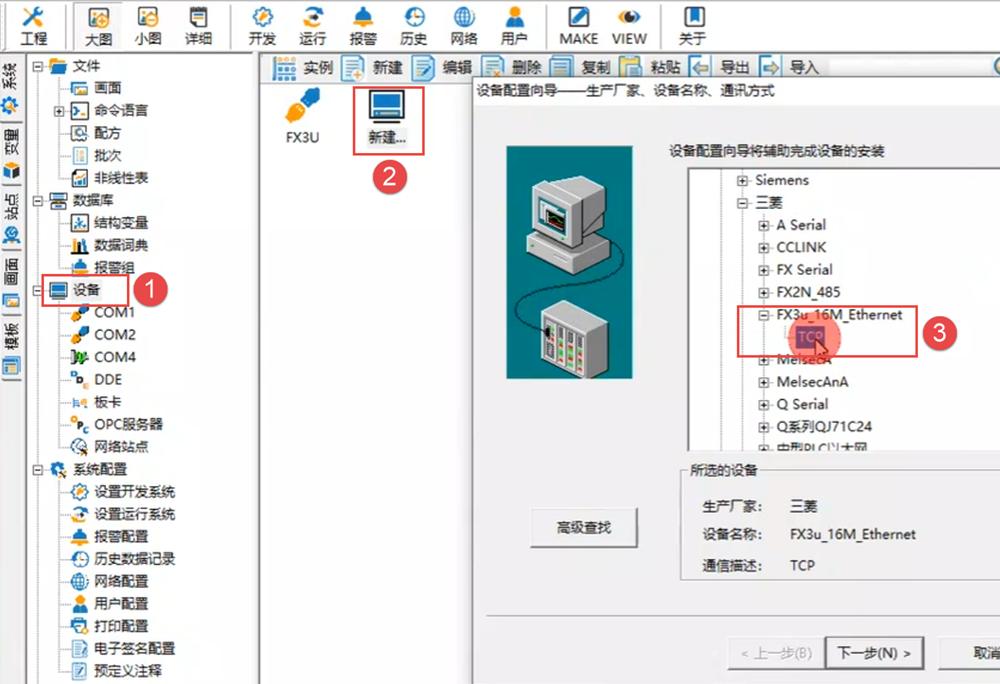

在组态王中"设备"——"新建"——"选择FX3U",注:如果是FX5U的话,因为没有这个参数,就添加Q系列以太网设备,设置参数。

设备的IP地址和端口号【是16进制】,在是GX Work2中设的以太网端口号2408【10进制】;

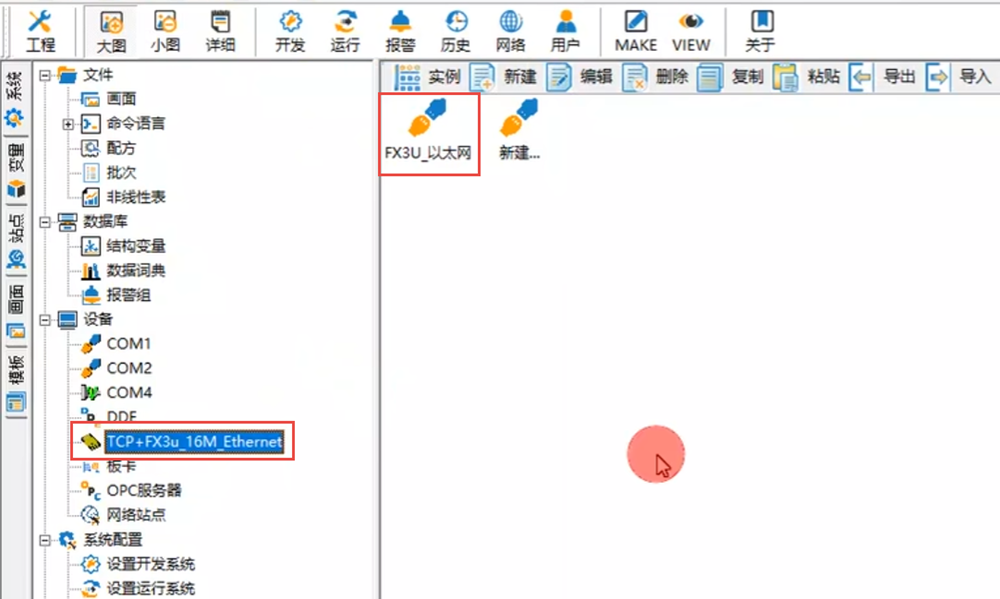

创建成功后的效果如下图所示

组态王与三菱FX5U以太网的连接

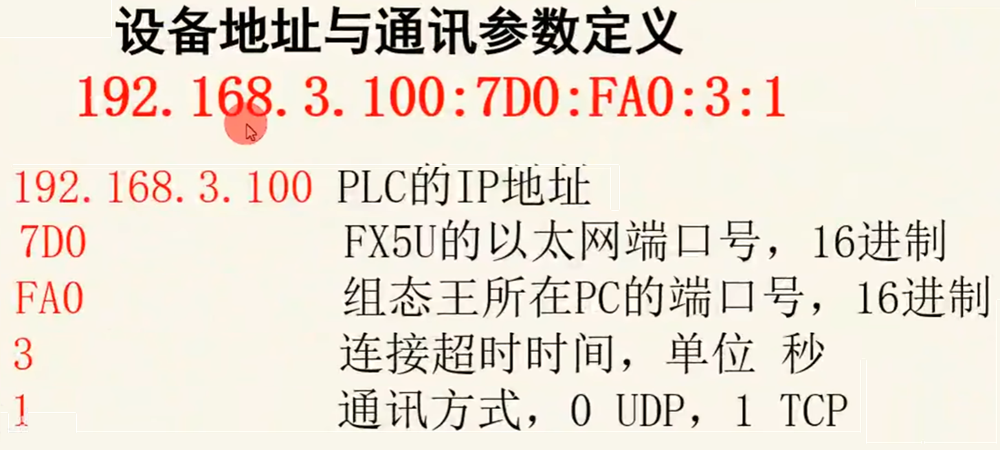

组态王中设备地址与通讯能数定义, 在FX5U中添加ip地址,如:192.168.3.100:7D0:FA0:3:1其中是IP:以太网端口号:电脑空闲端口:超时时长:TCP序号;TCP是1,UDP是0;

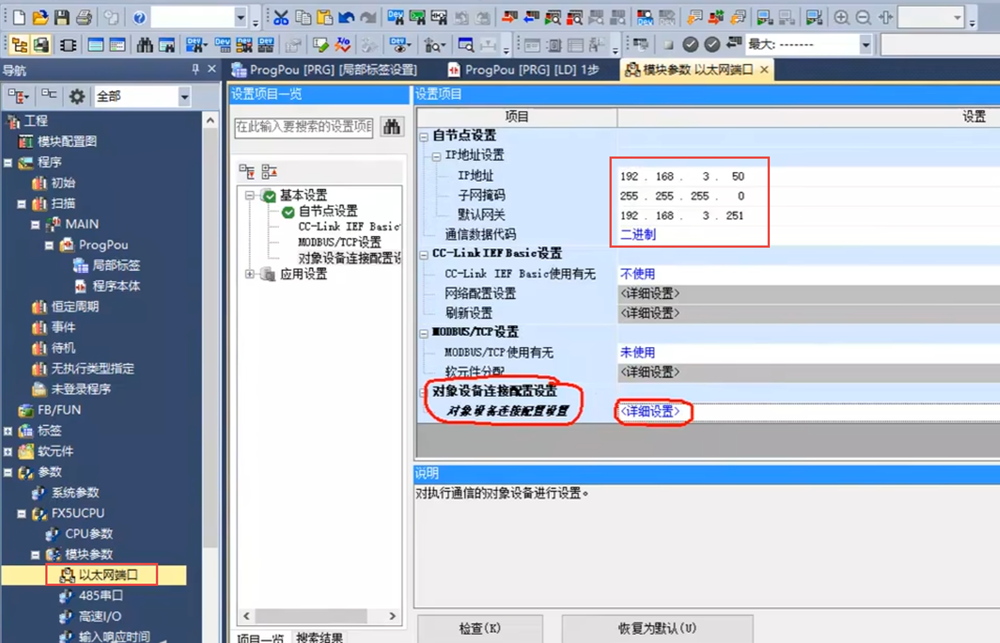

在GX Work3中在工程——–参数—-系统参数——-FX5UCPU——–模块参数——-以太网端口中填写IP地址,

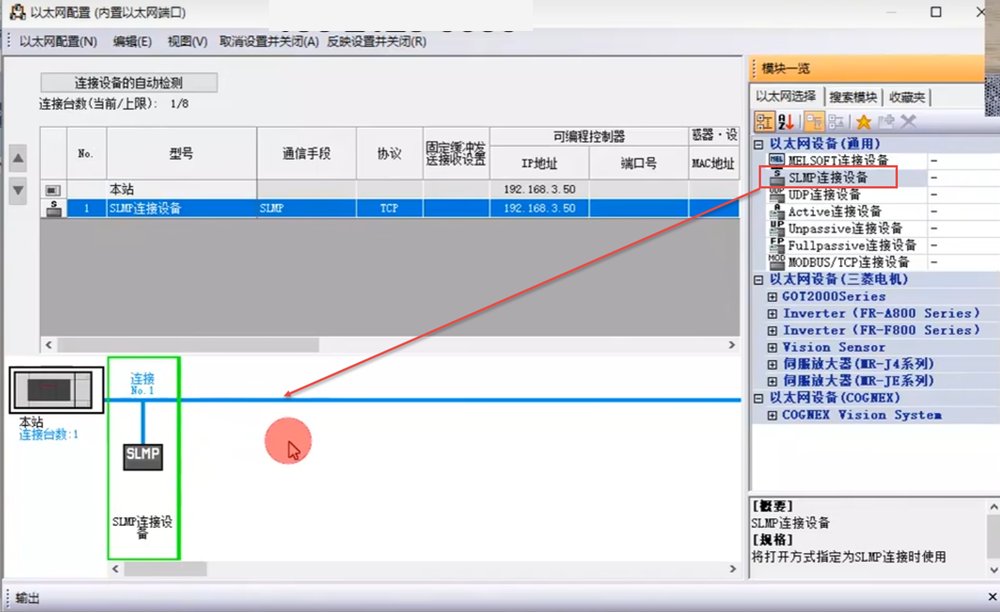

在对象设备连接配置设置———-对象设备连接配置设置中——–点详细设置;在出现的模块一览中找到"以太网设备(通用)"——将SLMP连接设备拖到连接线上;

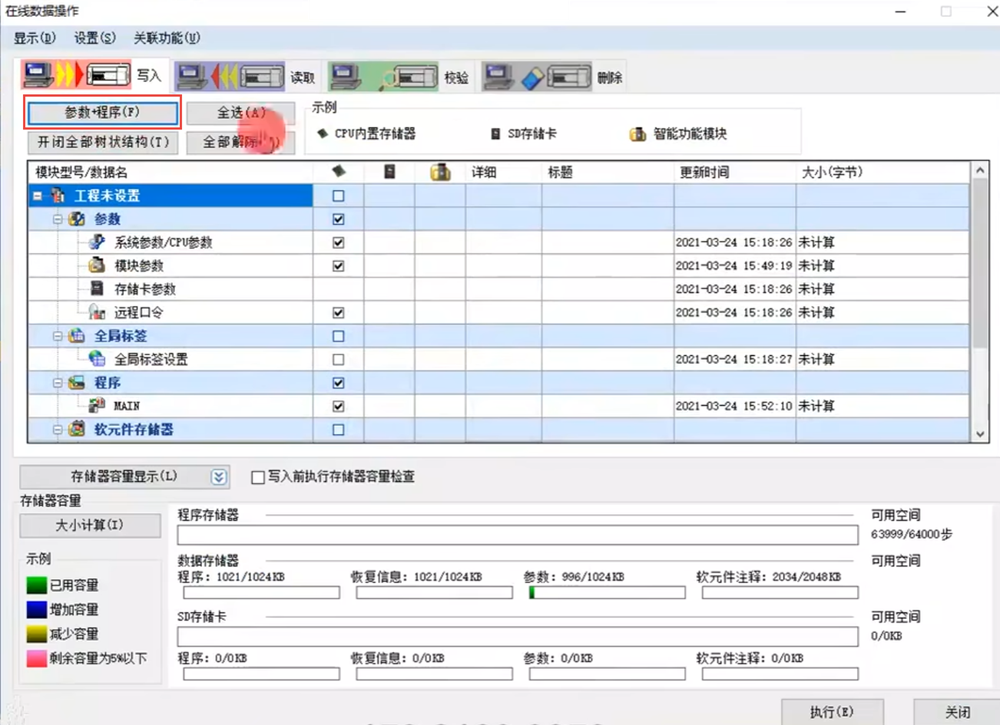

点击菜单栏中的在线———选择"参数+程序"进行下载;

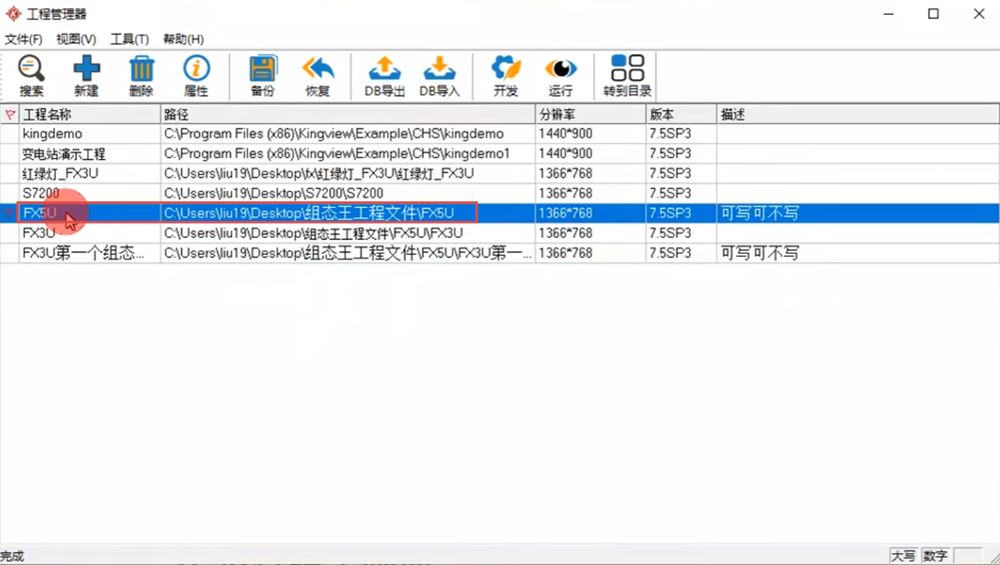

在组态王的工程管理器中,找到FX5U如果没有就新建一个工程 ;

点击设备——新建
