常用小家电维修

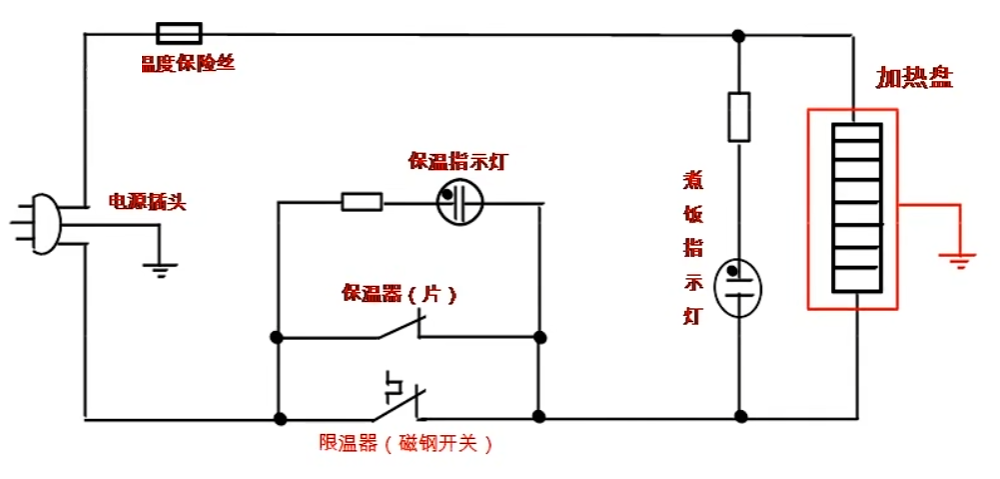

电饭锅

• 温度保险丝超过130度内部会被烧断。烧断是干烧造成的。
• 磁钢【磁簧开关】开关，在锅的底部突出的圆柱，利用杠杆来压微动开关。
• 饭熟了以后就会跳，是因为磁钢是由镍锌铁氧体制成，这种铁氧体只要温度一高磁性就消失了，温度正常以后就又有磁性了。

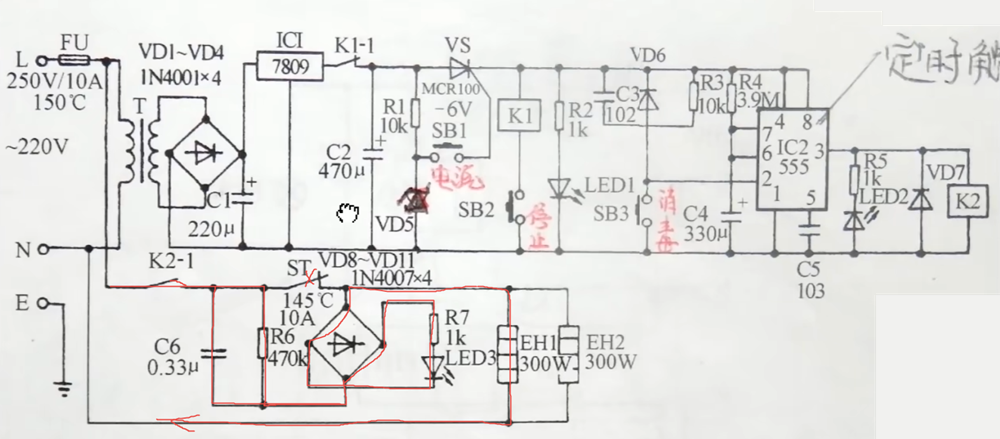

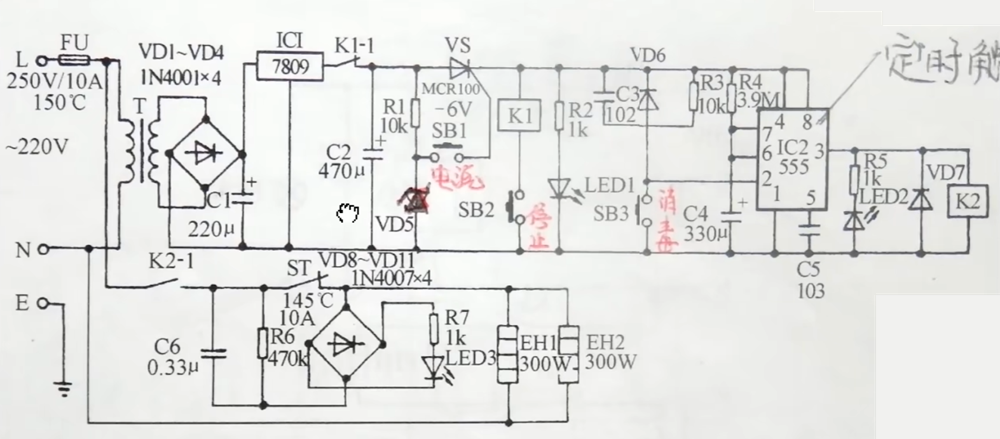

多功能电子消毒柜电路图

555时基定时器，应用很广泛，可以进行定时；

当K2继电器吸合时，L经C6、R6阻容降压再整流后经加热丝到N线构成回路；注：ST闭合后就对指示灯LD3电路短路，它也就不工作了。

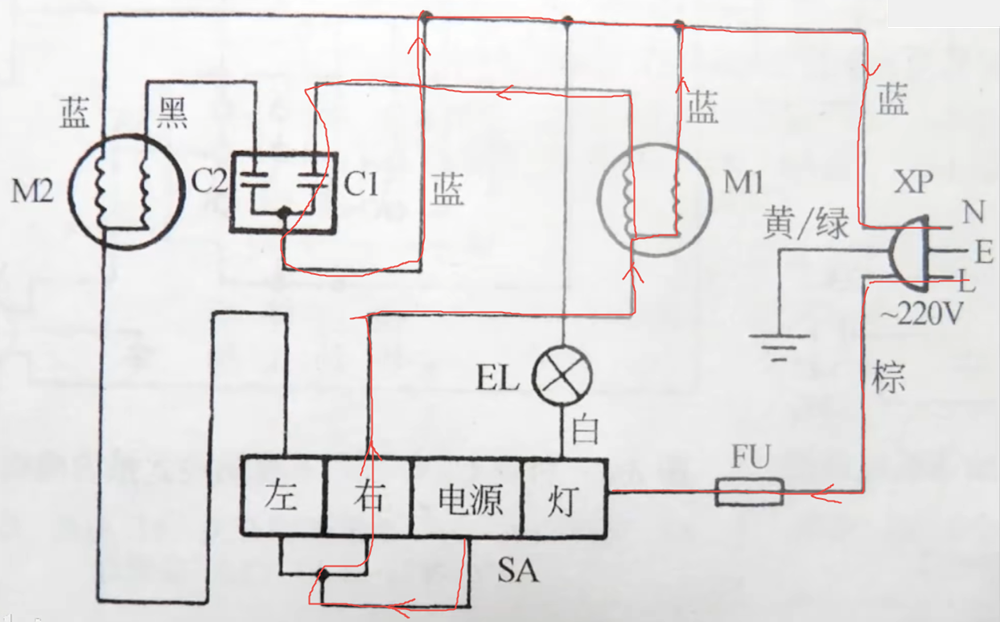

老式抽油烟机电路图

C1、C2是三腿的一体电容，作为两台电机的启动电容；

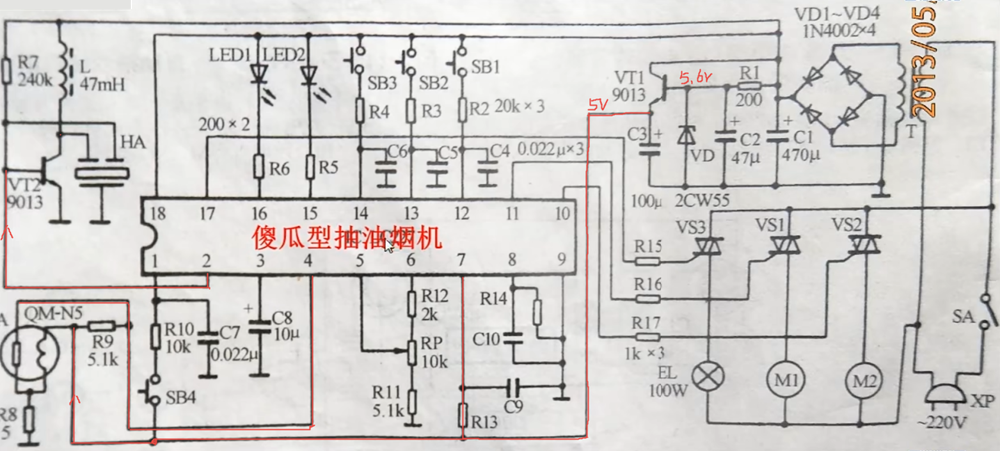

傻瓜式抽油烟机

• 功率大的一般用继电器，功率小点的一般用可控硅；
• 这个芯片的供电是由桥整流后直接给的，不是5.4V/5V/3.3V中的任一种，它不带有稳压功能，说明它不是一个MCU芯片，更没有时钟、复位等电路；
• 从电路分析可知它是一个触发器芯片，它内部是一个运放和触发电路；

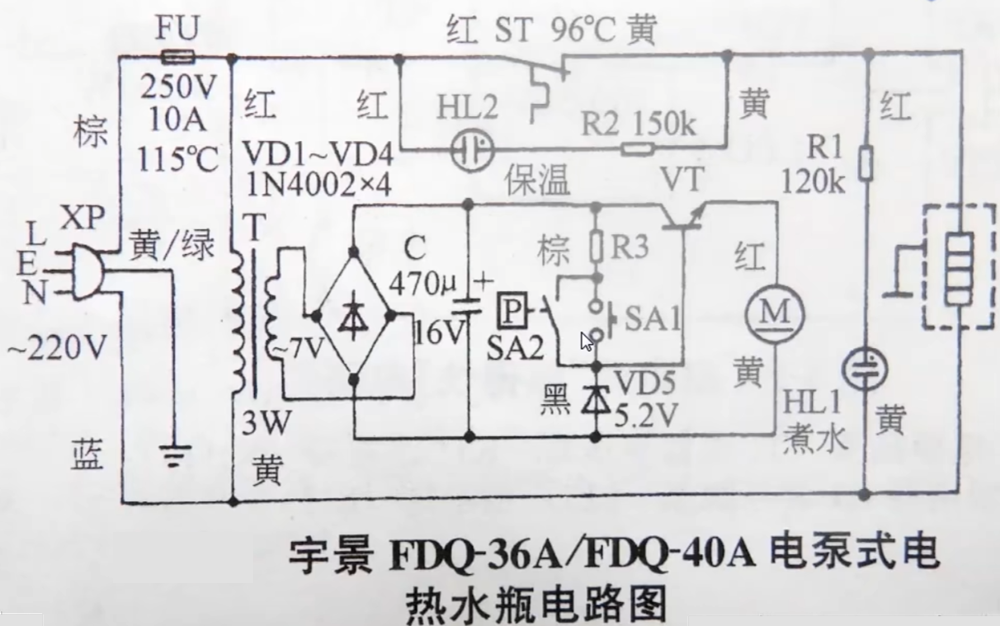

电泵式电热水瓶电路图

• 当SA1按下以后4.6V的水泵电机启动，松开以后水泵电机停止；VT三极管工作在线性状态。

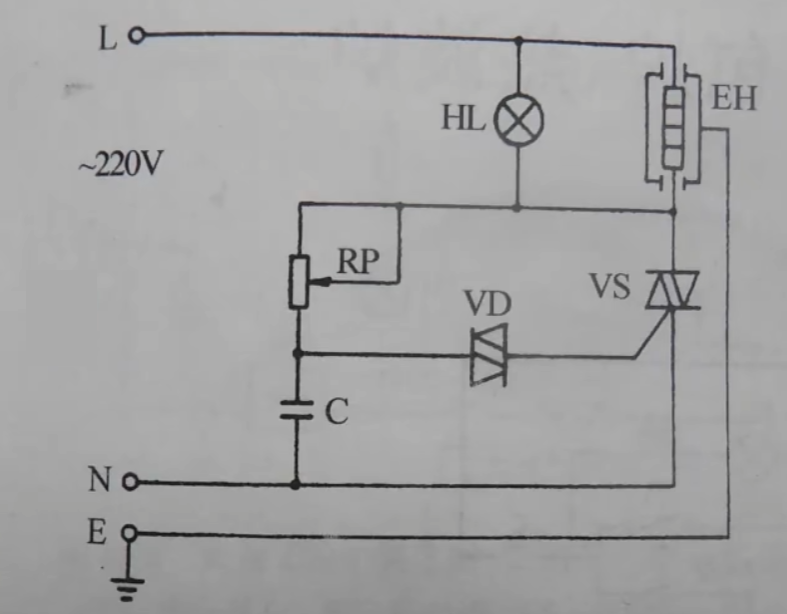

可控硅调温、调速、调压电路

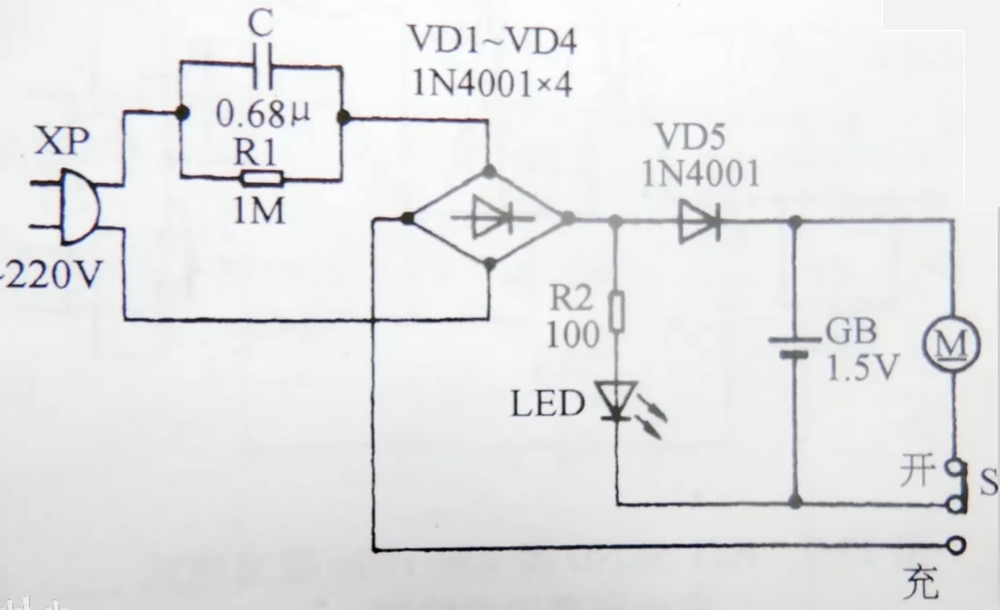

阻容降压的剃须刀电路

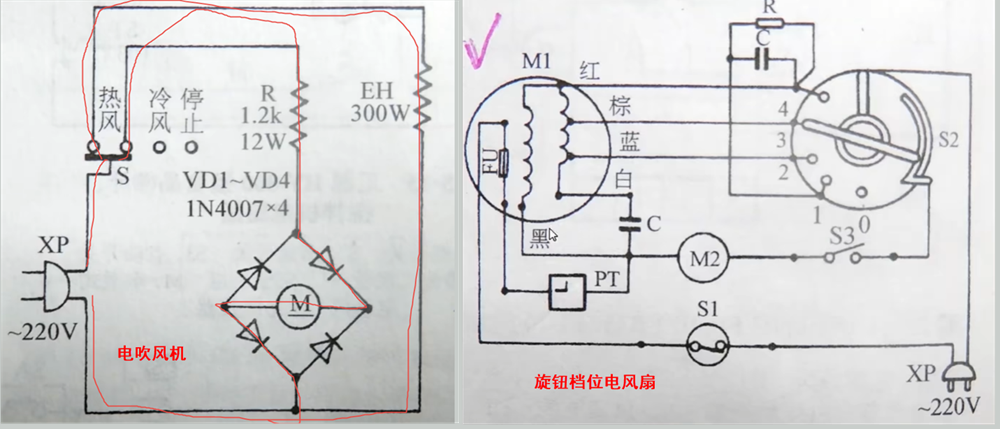

电吹风机电路图和旋钮档位电风扇电路图

• S1是倾倒开关，风扇倾倒以后切断电源；
• 在4档时又在电路中串入了阻容降压，这样速度就更慢了。
• S3是摇头开关，接通后就可以摇头了；

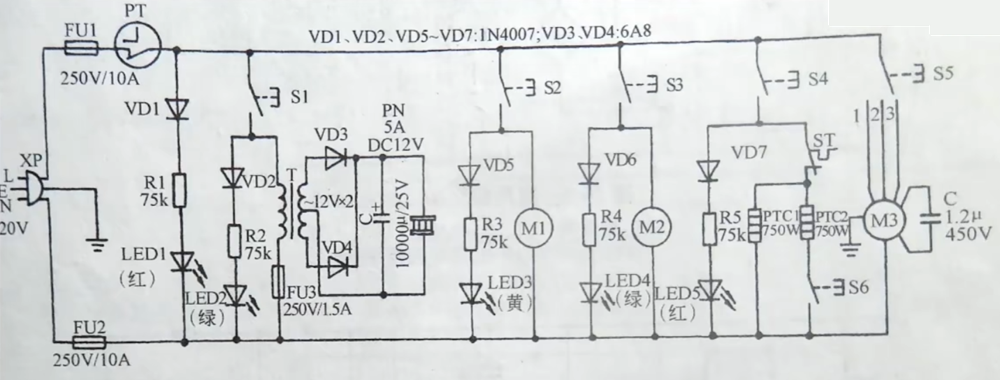

电子制冷冷暖空调扇电路图

• 从下图可知，123档位是公共端，一个入线，一个启动绕组，一个运行绕组，所以6根线；

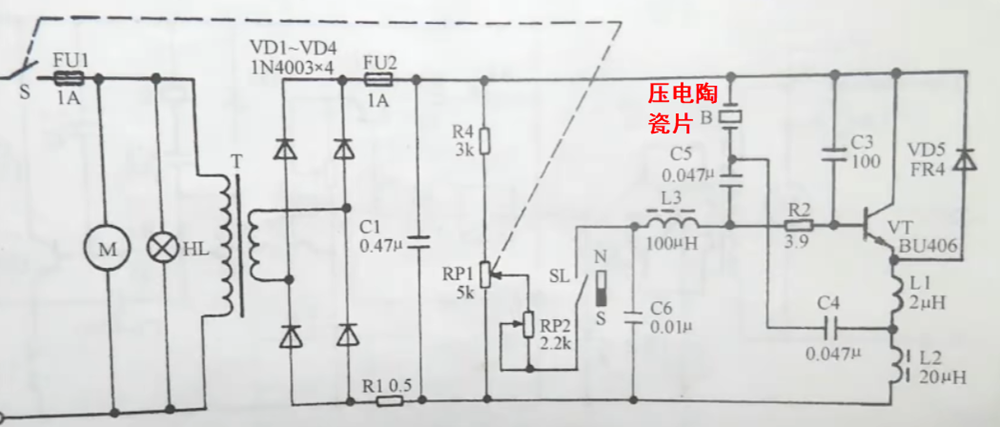

超声波加湿器电路图

• 水烧开以后里面就没有氧气了，如果用来养鱼不就都死了。所以加湿器也就不可能烧开水来加大湿气；
• 利用了超声波的振动产生每秒20Khz以上的振动，产生了雾气；然后再排出。

• 干簧管开关，磁铁是一个浮球，加湿器内一加水，浮球上浮干簧管接通。

• VT三极管即起到起振，又起到LC功率放大的作用；

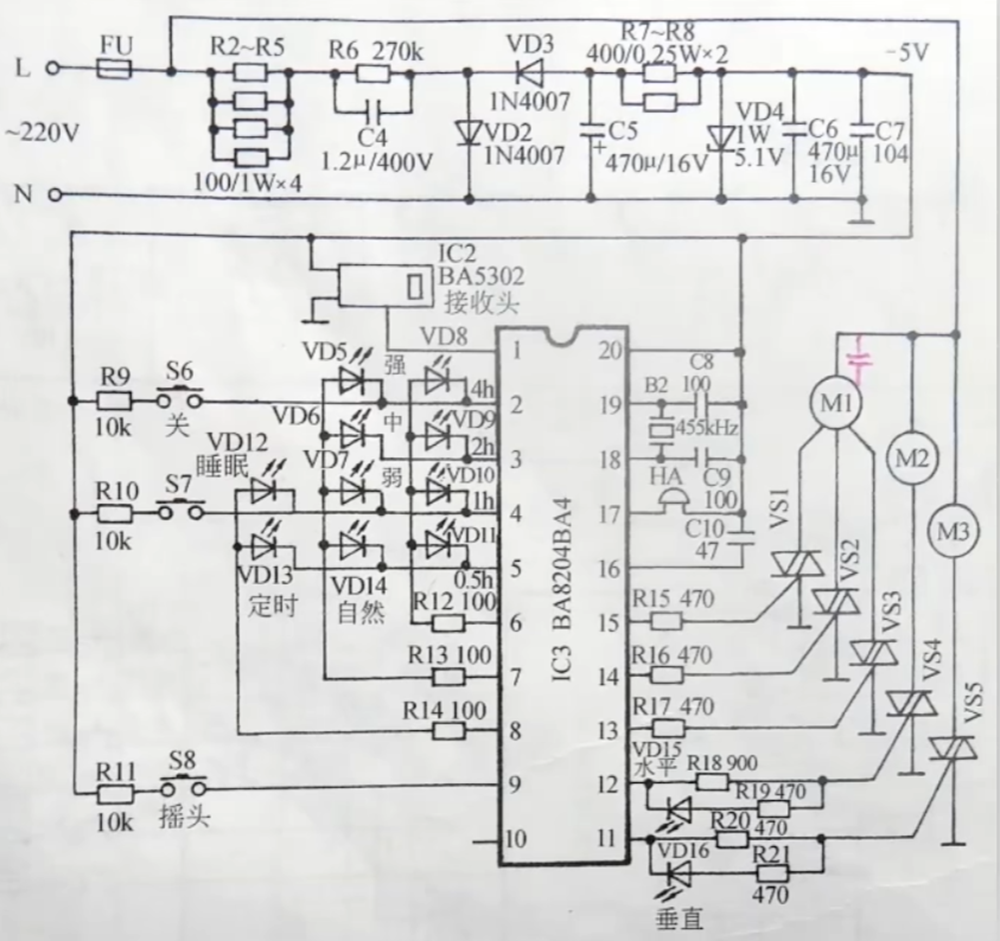

带有MCU的智能电风扇

• 供电是-5V，N线接地，
• 程序集成；
• 输入设备是遥控接收头；
• 对于集成芯片损坏而且带有芯片，可以改装直接触发可控硅；
