洗衣机工作原理及常见故障

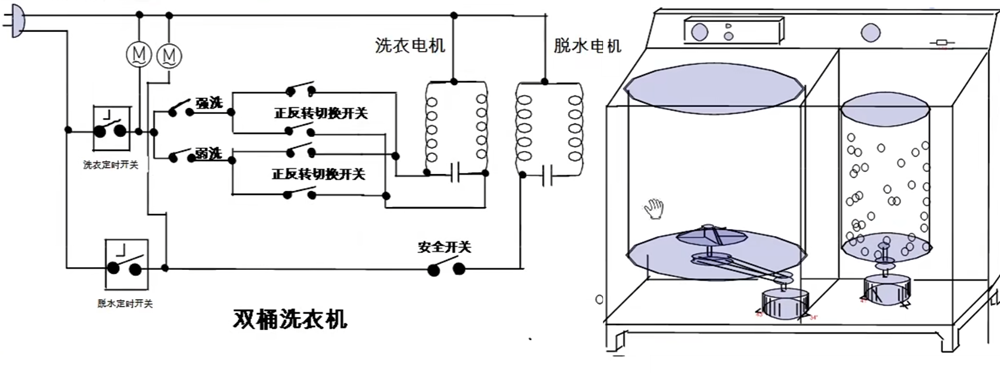

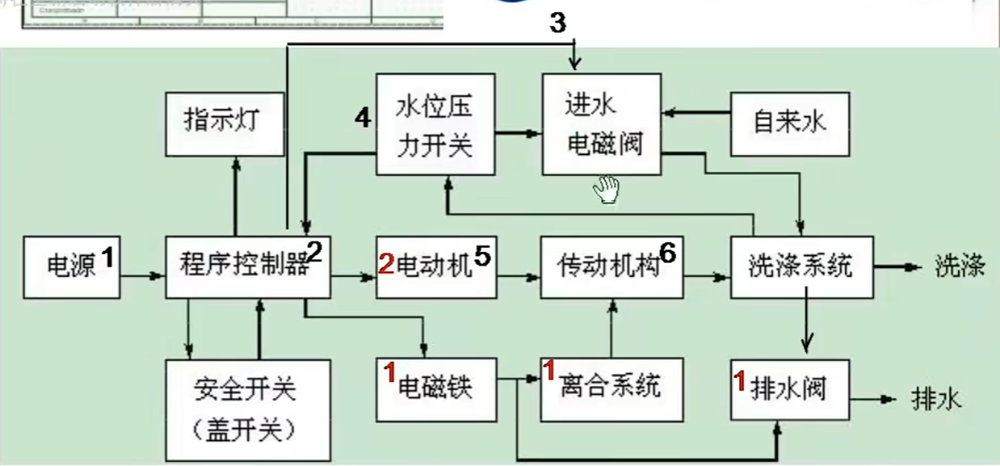

双桶洗衣机工作框图

由于安装结构的原因，脱水电机易进水，所以易损坏；也容易导致漏电故障。

脱水机是由门开关控制，这个门开关一般是微动开，但也有电脑板控制的是磁霍尔开关。常见故障是脱水时异响，一般是脱水电机的固定架螺丝松动了，或脱水电机轴损坏。

对于设备的报警，找主板上的细线连接传感器都检测一遍，如果各个传感器都是好的，那一般是MCU出现故障了。

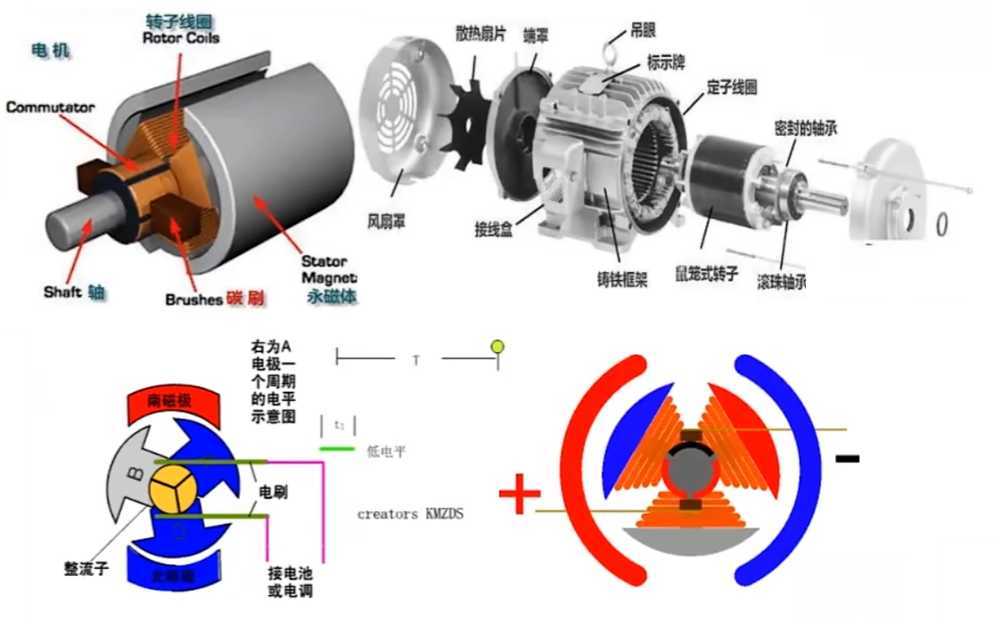

单相电机的正反转是通过调换启动和运行绕组的线序来实现的，而且启动绕组和运行绕组的阻值也是一样的。直流电机的正反转是通过调换正极负极来实现；三相电机的正反转是通过改变UVW到VUW来实现。

能洗不能脱水，首先查下是否可以排水，因为排水和脱水都是由离合器控制。所以离合器损坏的可能最大；要重点检查。

进水不停要么是气压水位检测水管漏气了，要么是水位开关损坏，再者就是电脑板程序损坏。

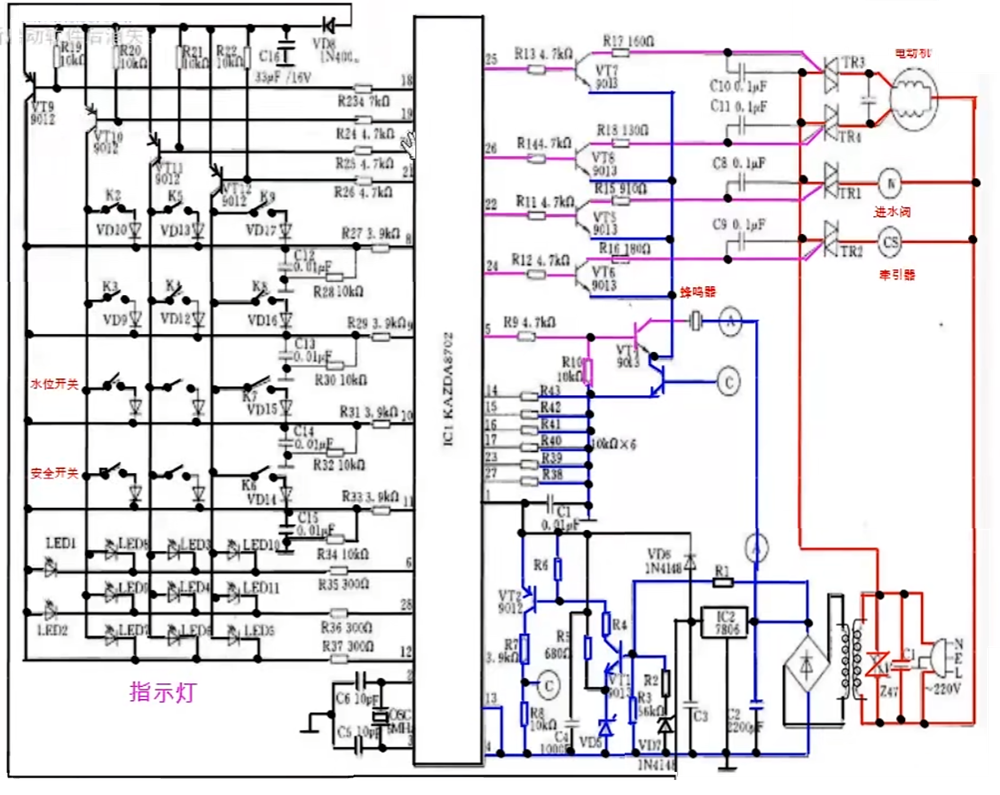

MCU通过采集每个按键的点位电压，每个按键点位的电压都不一样，这样就区分出了不同的按键。VT9/VT10/VT11三极管工作在线性状态。如果要是工作在开关状态电压都一样了就区分不出来哪个按键了。【键盘矩阵】

数字电路要求纹波特别小，一般芯片的供电如果电解电容，容量小了，会导致芯片运行异常，自检通不过，全部亮红灯等故障。

1、集成块的供电有5V/5.4V/3.3V三种，一般3.3V的居多；
2、时钟【带有晶振】,时钟的供电是2.7V左右，因为电源供电是5.4V,晶振两端的压差在0.1~0.2V的压差；
3、复位 三极管的基极，C点。
4、程序EEPROM,没有的话就是芯片集成了。
5、输入设备，按键
6、故障反馈，水位开关，防撞开关，指示灯，蜂鸣器；

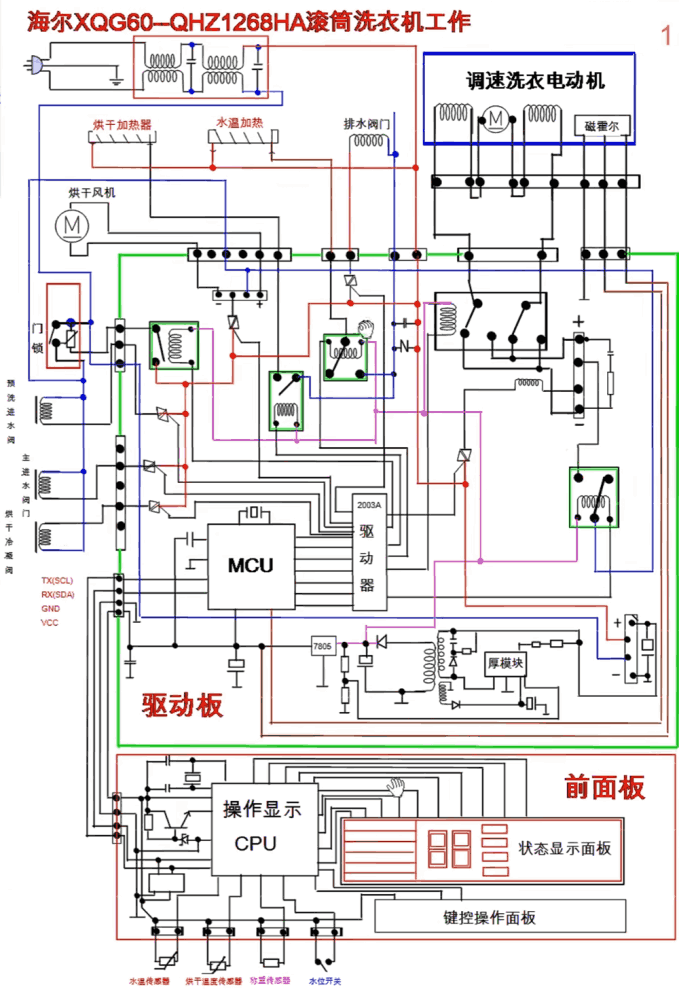

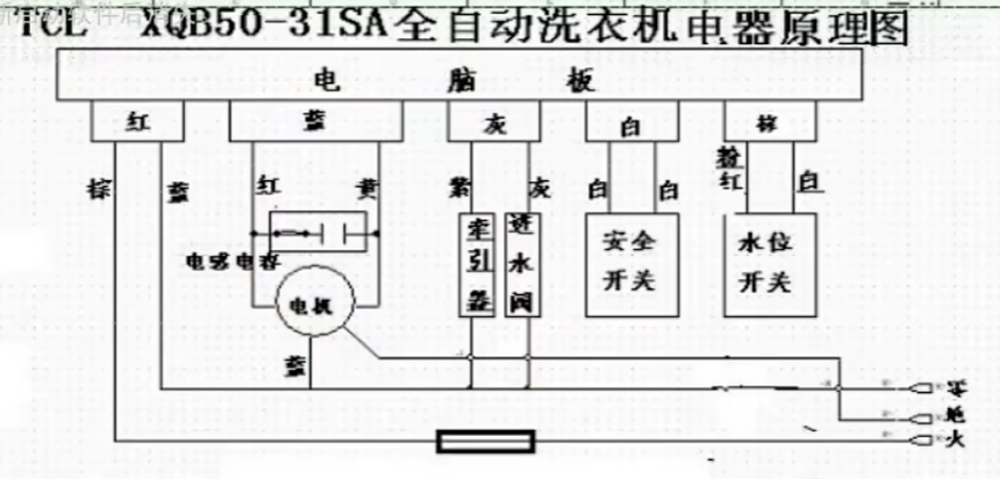

全自动洗衣机电路图
