电冰箱工作原理及常见故障

气化：

蒸发：表面的气化现角(速度慢)

沸腾：内部气化现象(速度快)

沸点：沸腾时的温度，气压与沸点成正比；

制冷剂

氟利昂：

R12【一个大气压下沸点为-29.8】 R22的如果缺了直接加就可以 R32【爆炸】 R290
134a
600a 遇明火爆炸
410A (R32与R125采用1:1混合而成，需要抽成真空后液态加注，压强是R22的百分之160)，如果缺了，要把旧的放掉抽完真空再重新加，因为它是混合的，漏的比例不一样，如果直接加注，效果就不是1:1了，效果不理想了；
氨水(-80)一般中央空调，制冷剂腐蚀严重；
溴化锂(-80)一般中央空调，制冷剂腐蚀严重；
407C

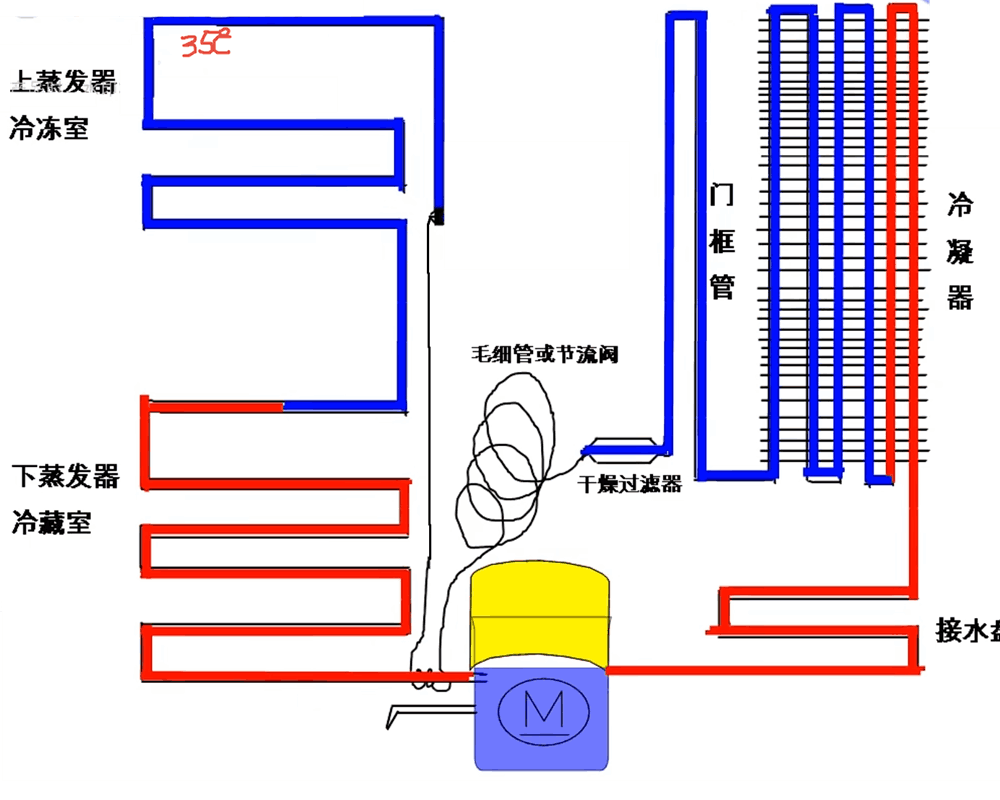

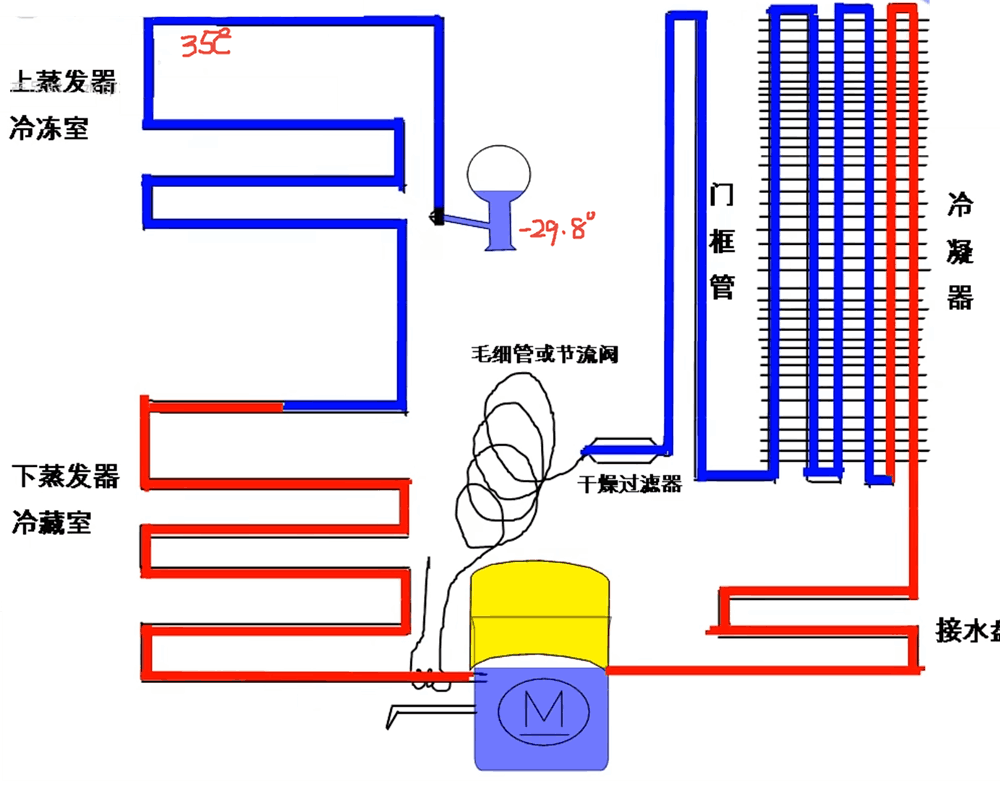

电冰箱工作原理

上蒸发器：一个压(低压)的液态制冷剂吸热沸腾——–实现制冷；低压低温的液态变低温低压的气态；
下蒸发器：低温低压的气态继续吸热变成0~10度的低压气态；
压缩机：将低温低压的气态压缩后变成高温(130度)高压的气态；目的是提高沸点(70度)
冷凝器：将高温高压的气态散热后变成常温高压的液态。(沸点70度)
干燥过滤器：过滤脏污(分子筛)和水分(硅酸钠专吸水份)
毛细管或节流器：节流的作用：降低压强，也就降低沸点；

在加氟时要抽真空，是为了防止空气中的水蒸气经毛细管后而发生冰堵；
接工艺管的压力表，测的是蒸发器侧的低压，也就是表压力；
冷藏室结冰，是因为小窟窿堵住了才会结冰；
如果是内漏，也就是低压侧，一般管子生锈的地方漏，找到漏点打磨干净，划些小道增加附着力，用环氧树脂涂抹以后即可。

压缩机启动电路

压缩机的启动绕组S的电阻大，而运行绕组M的电阻小；另外一个就是公共端C；一般有三个接线柱分别为S、 M、 C；220V的单相电机都是如此。
绕组的匝间短路只能用摇表或数字摇表来测量，万用表一般测不出来。

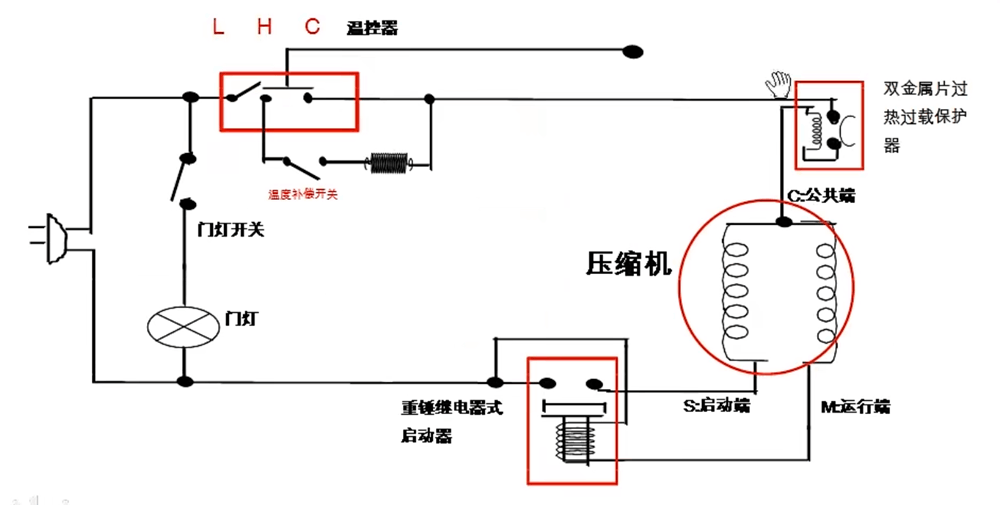

重锤式继电器启动

重锤式继电器启动；启动时由于重锤式继电器线圈先得电，当形成回路以后将两个触头吸合，这样两个线圈都启动了，当M运行绕组启动起来以后，重锤式继电器线圈的磁性变弱而由于重力的作用而掉下来，起到断开启动绕组的目的。【如冰箱上应用】
启动器和保护器都在压缩机的侧面呢。

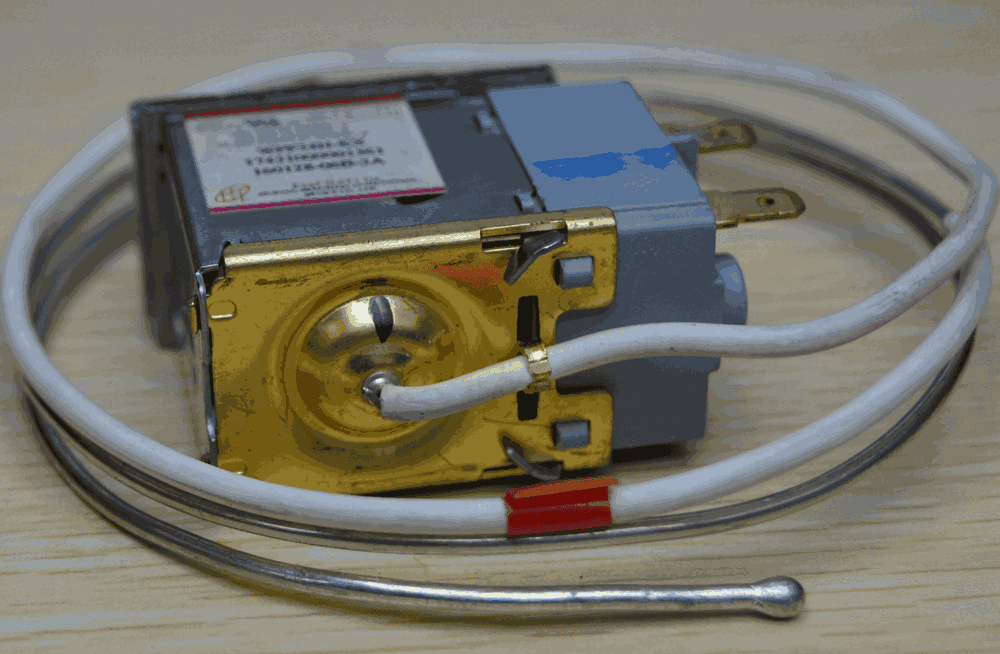

冰箱用的温控器，当作温控开关来用。在冷藏室内有个旋钮，当调到0时，压缩机始终不工作，当调至最大数时如10，此时压缩机不停机；冬天调大点，夏天调小点；

温度高低调节轮，调的数值越大，主弹簧拉的紧就容易断开，制冷效果就差，所以压缩机得不停的工作；

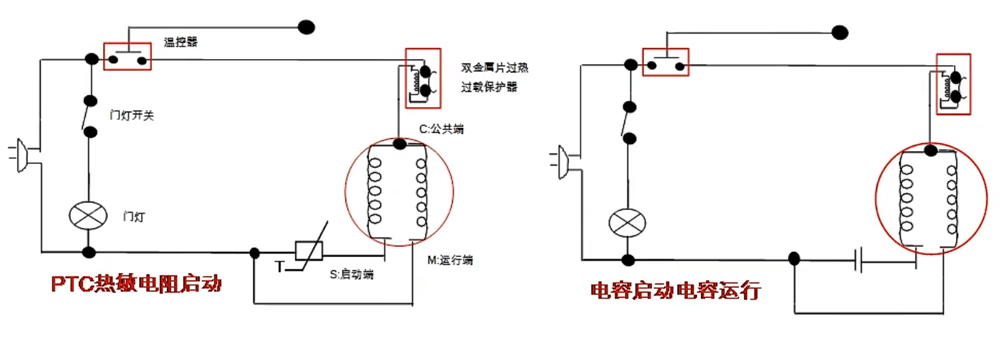

PTC热敏电阻启动和电容启动运行

PTC是正温度系数，温度越高阻值越大，常温下温度小一般是10欧姆左右，当通电以后发热阻值变大直到通过电流只能维持在0.07mA，所以温度一直都是80度左右，也就是一直是热的。NTC是负温度系数，温度越高阻值越低；
PTC电阻启动的设备断电后得过一会，冷却后再启动机器；【如冰箱上应用】
现在多数都是电容启动运行，电容在启动时在交流电上相当于电阻，启动绕组与运行绕组相位相差90度。启动时劲小点，但运行后劲大，因为启动绕组也参于运行；【多数单相电机启动都用电容启动】Xc=1/(2πfc)，电容容量变小容抗变大，就有可能启动不了；

重锤式电容启动和PTC式电容启动

三线带温度补偿开关的温控器

带有温度补偿开关的温控器一般都是三线的，加热丝给温控器的感温头加热。

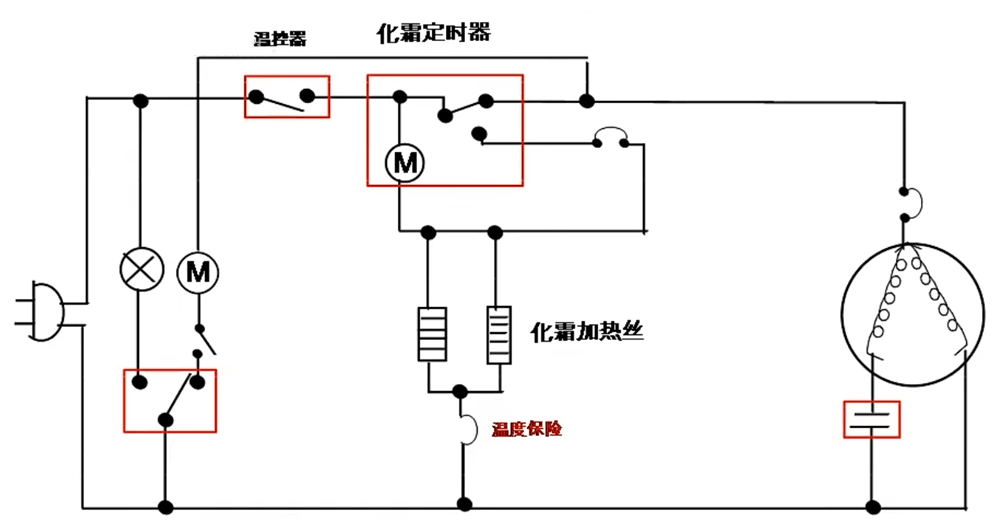

全自动定时化霜、风冷电冰箱

电冰箱不制冷常见故障

毛细管上的温度是逐渐往下降的，可以用来判断毛细管是否堵，如果堵了上面一般会结霜；在毛细管的常温处堵是脏堵在冷端处堵住是冰堵；温度突变处是堵的地方。
如果毛细管堵了，可以在15cm范围内进行截取，一厘米一厘米的截取，截取后判断是否堵了，可以启动压缩机，如果毛细管吸打火机的火焰说明不堵了。如果没有吸火焰，则再截取一段毛细管，方法同上。
冰堵是人为故障，是因为抽真空没有抽干净；因为空气中有水蒸气造成的。
用真空泵抽真空，至少半小时以上，抽真空只能抽水蒸气，如果里面进水了是抽不出来的，也就修不了了【也可以使用液氮进行抽，氮气是干燥气体不会留下任何水分】。
如果发生外漏可以在压缩机的环路中充上R12制冷剂，然后用蜡烛靠近管道移动，当蜡烛光变成绿色就找到漏点了。【R12遇明火会变成绿色光气体】
外漏也可用洗洁灵泡沫涂抹在漏在外面的管道上进行查找。
查内漏可以将冰箱门打开，将压缩机内打压，用听诊器听冰箱的内壁，有声的地方就是内漏的地方，以便开后背的范围。
焊枪由乙炔【打火机气体】和氧气两部分组成，点火时先开乙炔，再开氧气调节火焰大小；关闭时先断掉氧气，再把乙炔关掉；火焰烤铜管，焊条向被加热后的铜管上放，依赖铜钢上的余温将其融化；
焊条分为银焊条、铜焊条、磷焊条等多种，而硼砂是助焊剂【如果管子较粗，可以先将焊条预热后伸向硼砂中会粘上硼砂，然后再向上步正常操作】
焊接是将加氟嘴与压缩机的工艺管进行焊接，加氟嘴内像气门芯一样加一端可以拧仪表，这个表最终接的是工艺管，而工艺管属于低压端；普通的半个压就是0.1MPa的一半。抽完真空应是-0.1MPa。
用旧的压缩机制作一个用于打压和抽真空的设备，如果打压的的话，在低压则加个干燥过滤器，并且加压几秒钟以后，将阀门关掉并将旧压缩机设备断电。【打压和抽真空冰箱压缩机是不通电的】刚打压后压力表是下降的，因为低压侧打的压会通过毛细管向高压侧窜。
加氟时要对加氟管进行排空气处理，在仪表端别拧紧，两道丝即可。拧开加氟罐阀门，当有白烟冒出时，将仪表端拧紧；
当加氟加不动了，将仪表的阀门关掉，静等2分钟，让其自动导通。然后对压缩机通电运行2分钟以后，再将仪表的阀门打开2秒钟再关掉。依次反复操作；【仪表侧帝的管子最好用透明管子，可以看到液态氟是否流入压缩机】
加完氟后，取下仪表即可，因为焊接的加氟嘴有自锁功能，不用封嘴的。
