液晶电视信号及主板识图

液晶电视信号及主板识图

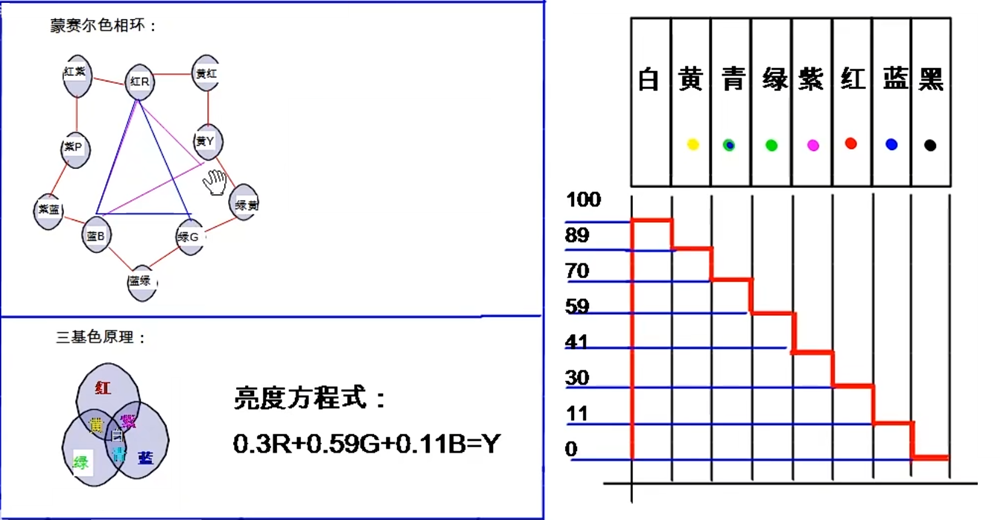

视频信号的彩色与黑白的灰度等级示意

  • Y黑白色,Cr 彩色红, Cb彩色蓝,L 左声道, R 右声道
  • RYB三原色;RGB三基色;

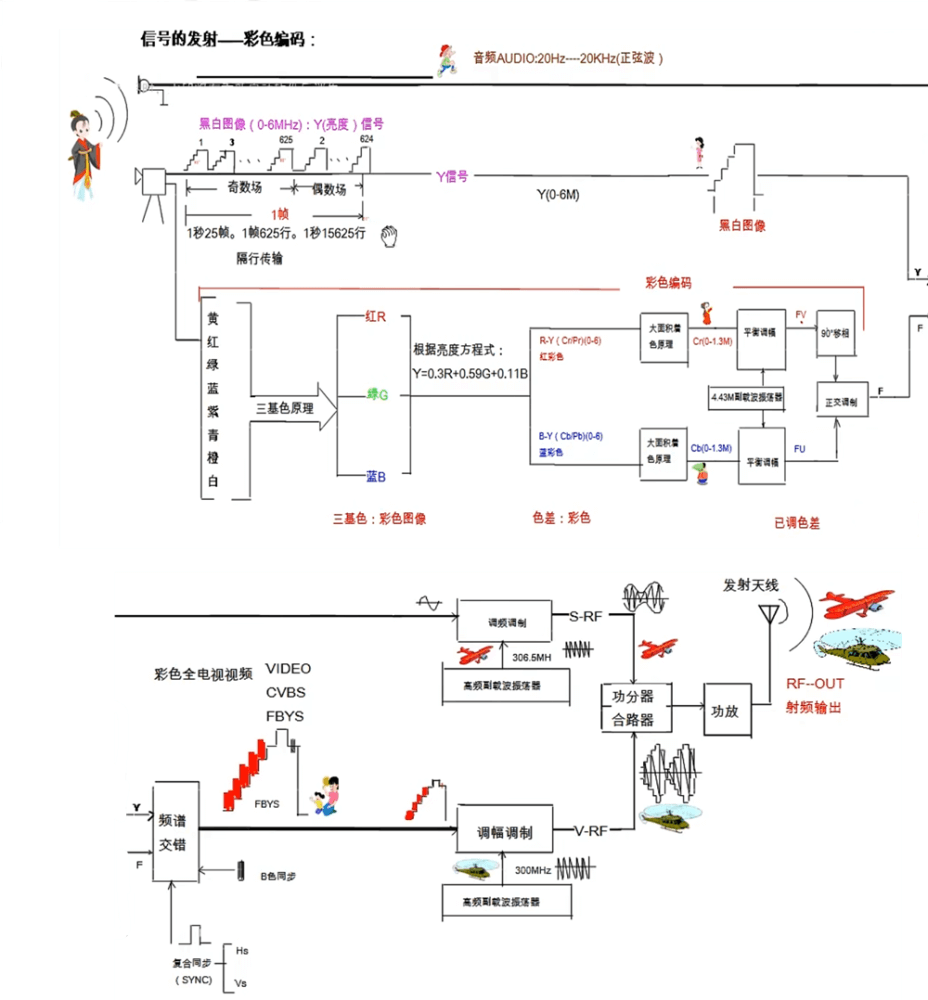

信号的调制与解调

  • 声音发射台通过调频发射【信号的幅度大则调制的频率高,信号的幅度小则调制的频率低,形成包络】,到达电视端用解频器解频;

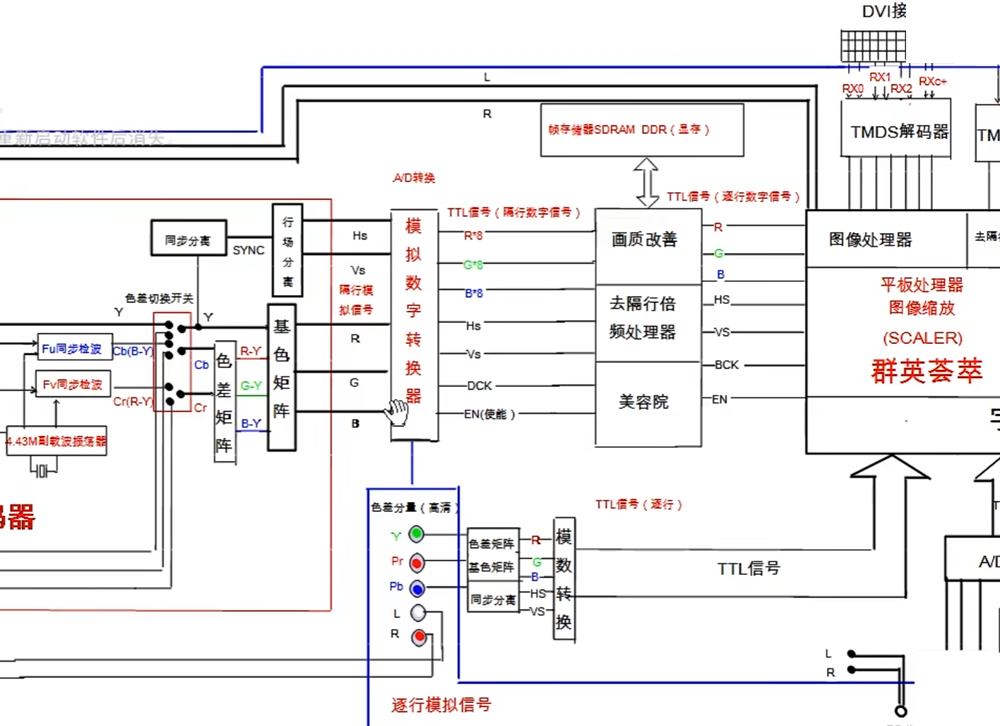

  • 电视后面的Y黑白图像 Cr红图像 Cb蓝图像 L左声道 R右声道是标清;Y黑白图像 Pr红图像 Pb蓝图像 L左声道 R右声道是高清;【色差分量信号】

射频的频段划分

  • VHF【甚高频段】30MHz—-300MHz;分为VHF_L段从1至5频道;分为VHF_H段从6至12频道;
  • UHF【特高频段】300MHz—-3GHz;
  • 开路信号:小于1GHz:八木振子天线,带鱼刺的引向器对着发射塔,一个长的横棍对着椭圆环的反向器,这样通过椭圆环上的馈线就可以连接到高频头了;
  • 微波信号:2GHz左右;电视看不了只能看1GHz以下的频段,通过鱼刺天线接收并通过下变频器转成1GHz以下就可以看了【后经加密处理了就看不了了】;
  • 卫星信号:大于3GHz,用锅来收发信号,可以接收3GHz的信号经机顶盒通过AV线连接到电视端;
  • 闭路信号:有线信号1GHz以下;
  • CATV系统:一般楼宇的顶部有锅、天线、消防闭路等将接收到的信号载波去掉,调制到1GHz以下统一引到各个房间;

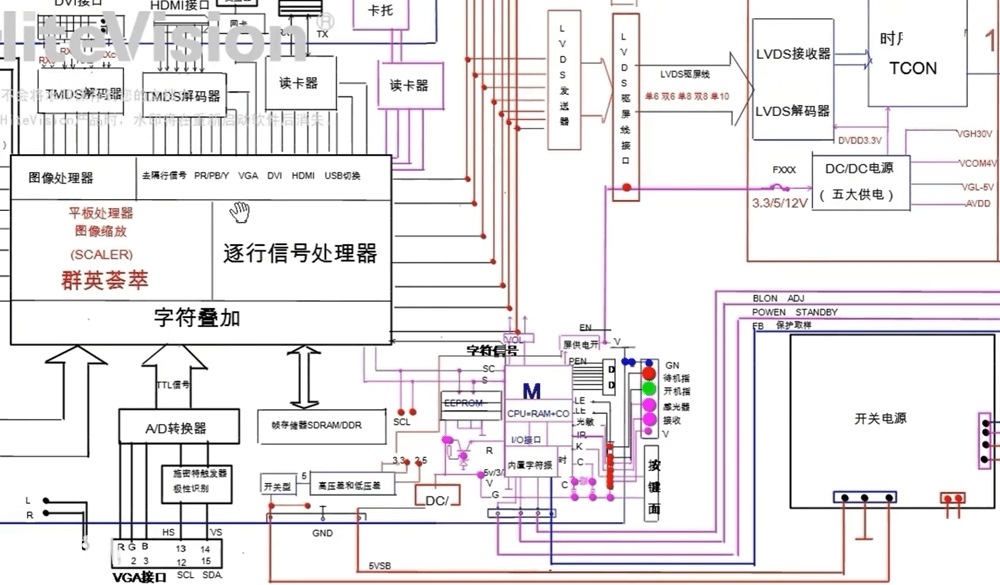

液晶电视信号流程

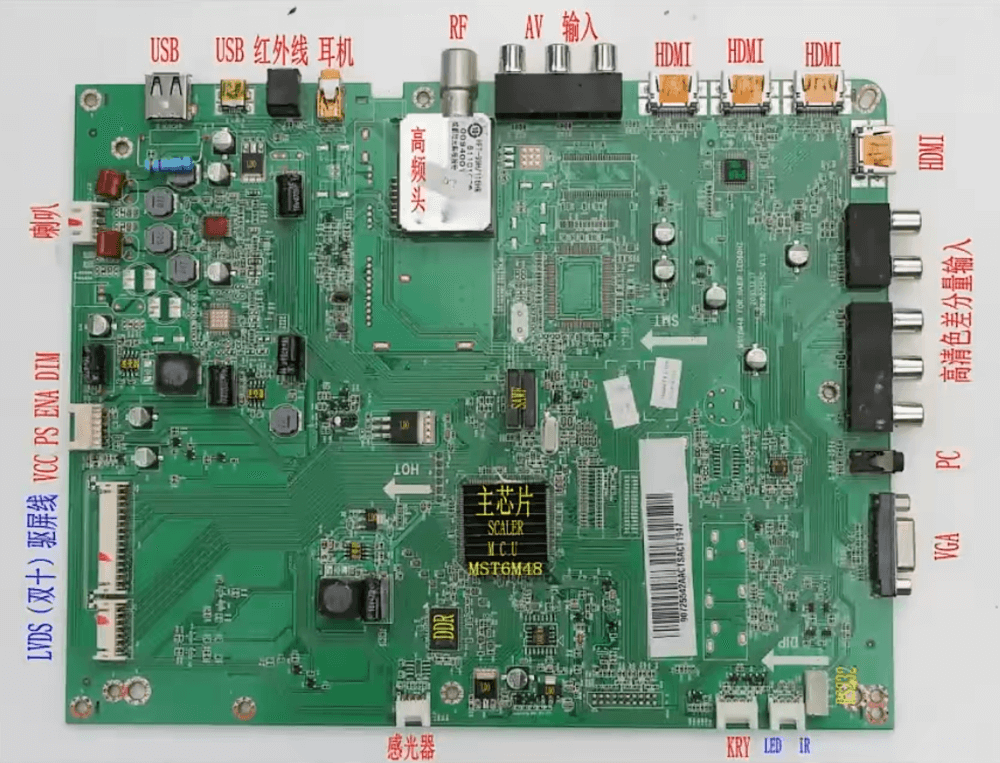

  • 电视主板上一般有高频头,中频处理芯片【如果高频头的引脚小于10个一般中频处理部分集成在主芯片MCU中了】
  • 机顶盒就是由高频头转中频处理部分,再加一个MCU处理转成AV信号,再加一个供电部分就成了机顶盒;
  • 网络变压器的好处是信号隔离,功率不受损失;

  • 由高频头通过中频处理后最终得到的AV信号叫TV信号,与电视后面的AV1、AV2输入,走的都是同一路,所以内部需要进行音频切换。
  • 音频切换的开关是由哪个芯片控制来切换的,可以顺着丝印查找是哪个芯片控制;也有通过I²C控制的

  • 当TV信号的电视频没有声音时,可以在AV中连接DVD信号,如果一切正常,说明是鉴频器AFC这一部分出问题了;这样就能确定故障范围;
  • 如果外接AV信号也没有声音,则是模式选择切换器这一部分出故障了,如果它与MCU有连接,首先要刷程序试试【E²PROM用户数据即BIOS】,如不行再进行下一步的维修;
  • S端子是专门为录像机设的接口,用AV中的视频信号分离后黑白与彩色相互有些许干扰,而S端子则是独立的不会干扰。

主要有三种制式

NTSC制:美、日;
PAL制【4.43MHz载波】:中国、加拿大,声音调到DK制或6.5M;
SECAM制:前苏、基本没有;

DVI接口也是差分信号,内部也是双绞线,也是数字信号;

主板内部也是需要进行LVDS的信号转换

  • 220V—-300V—–出5VSB—–DCDC转成5V、3.3V这样MCU供电就有了——RST复位以后——-时钟开始起振——–这三条件满足后MCU开始清空DDR内存——调取程序FLASH ROM固件到内存。然后再将EEPROM调入内存——-待机灯亮等遥控开启—–当遥控开启后开始调NAND FLASH系统到内存,此时会显示LOGO并且指示灯不停闪烁,说明在加载安卓系统———-加载成功以后发出POWER信号给电源,此时开启PFC———-12V、5V等工作电压输出给主板就都开始工作了;
  • EEPROM用户数和工程师数据,是可以进入工厂模式进行修改的;

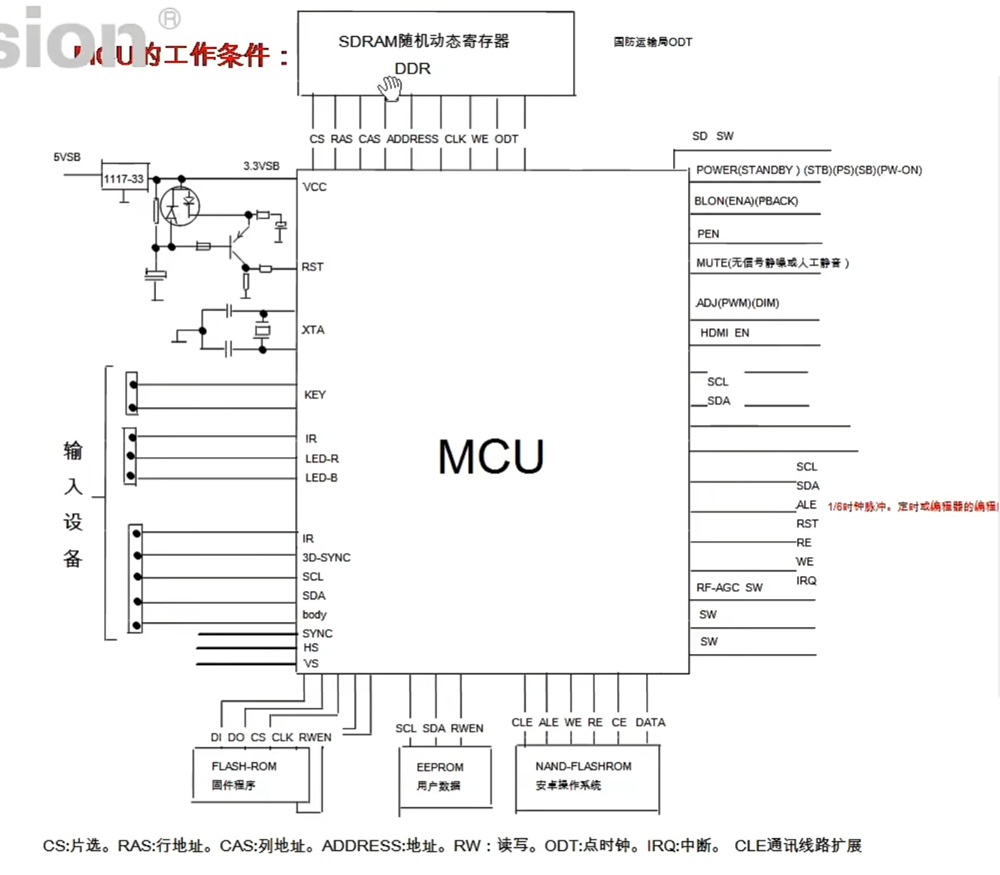

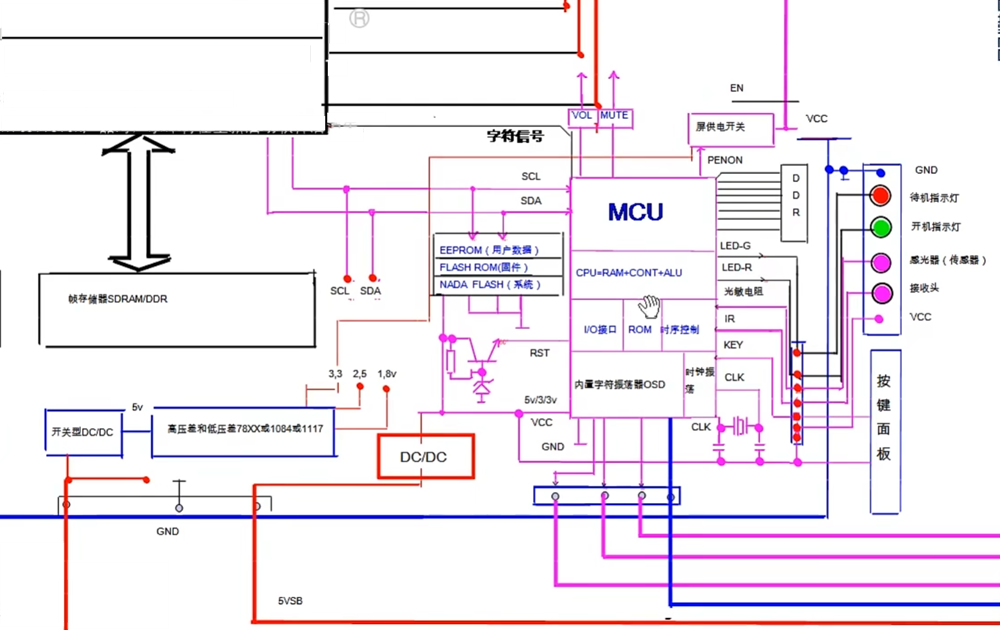

MCU工作原理

  • 供电VCC:5V或3.3V,
  • 时钟XTA起振,提供时序信息。
  • 复位RST,其实复位就是清除动态寄存器内的数据;

:楼宇对讲等都是通过2进制的拔码来设置的,在电话机电路板上有拔码;可以通过8421计算法得到;

  • CS片选,选择哪个片区, 然后再选哪一行RAS再选哪一列CAS最后确定哪个地址ADDRESS这样就可以调数据了,向RAM存是写数据,反之读数据;
  • FLASH-ROM是SPI串行,说明此FLASH-ROM与MCU的通讯是串行的排队一个个进行的,但是速度比较慢。每次开机都调一次FLASH-ROM到内存;一般标有25XX字样;
  • EEPROM用户数和工程师数据,也调入内存,一般标有24CXX;
  • 一般将FLASH-ROM和EEPROM做成一个集成芯片;FLASH-ROM内的数据不能修改,EEPROM内的数据可以修改【通过工厂模式进行修改】,可以通过RT809F来刷写这个8脚芯片;

  • NAND-FLASHROM安卓操作系统的供电,不是待机供电给的。通过RT809H来连接进行刷定;不能用RT809F来刷写;刷写NAND-FLASHROM安卓操作系统费劲在找这几条线和需要RT809H设备;

  • 电视中的VGA中内部有协议,检测是否修好,用电脑连接测试,用DVD或机顶盒的VGA接口进行测试,有可能使用不了;

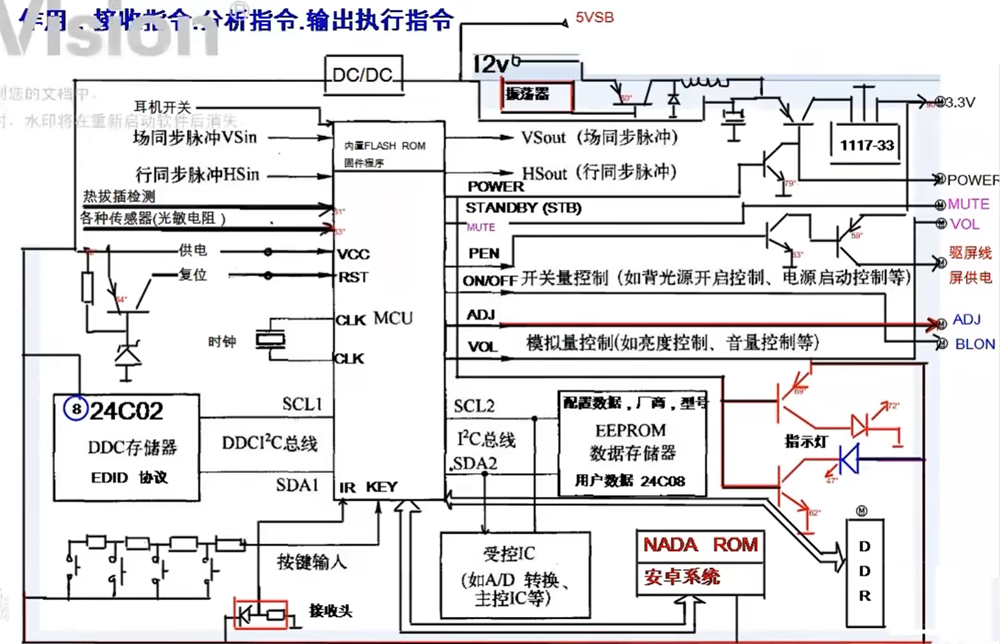

接收指令,分析指令,输入出执行执令
