笔记本电脑芯片级维修2

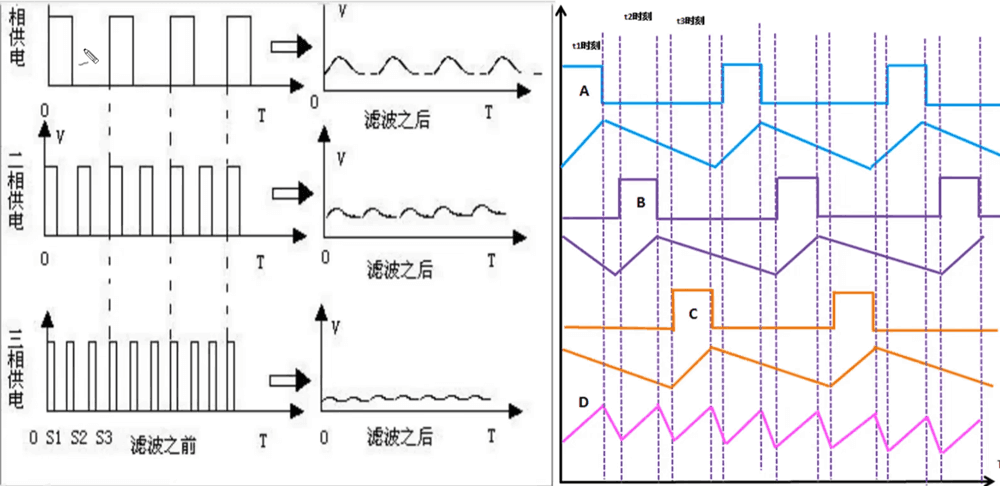

供电与接地

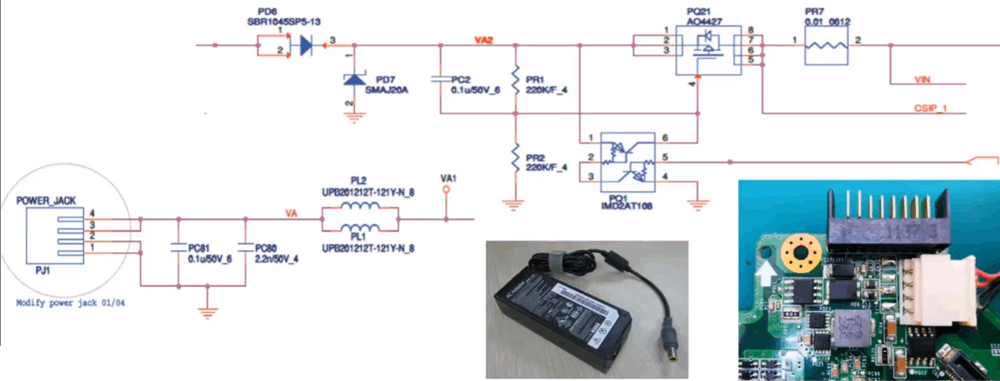

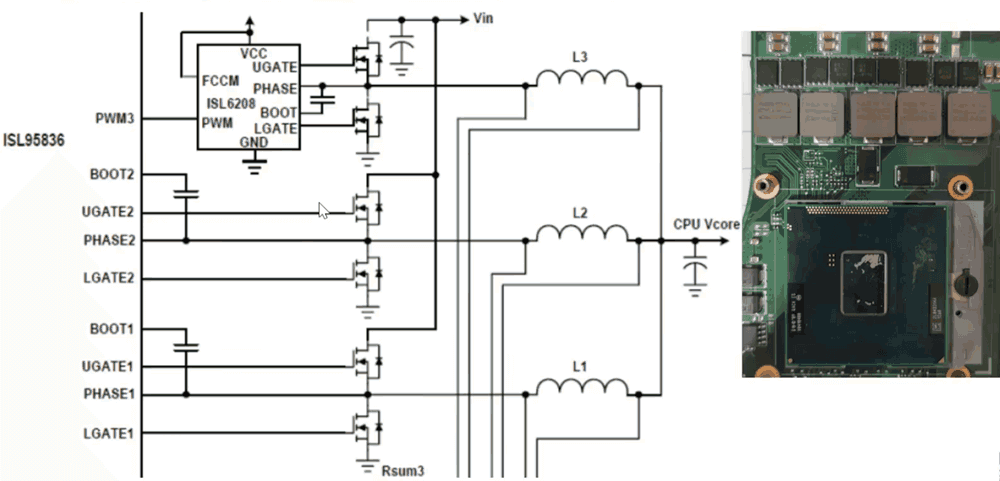

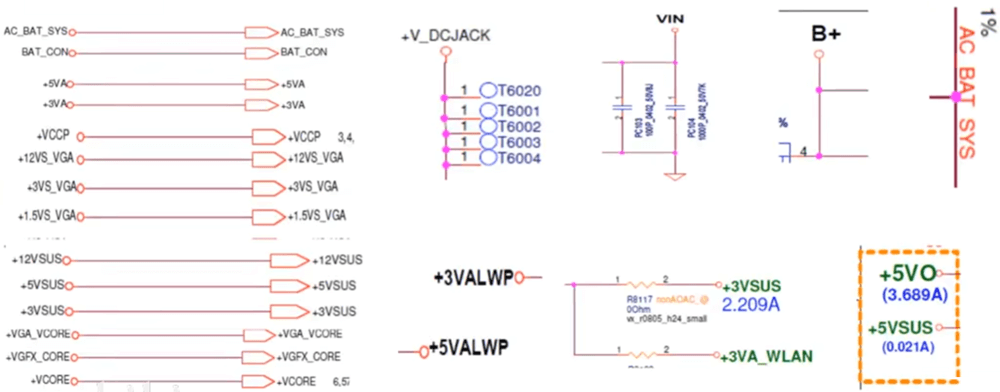

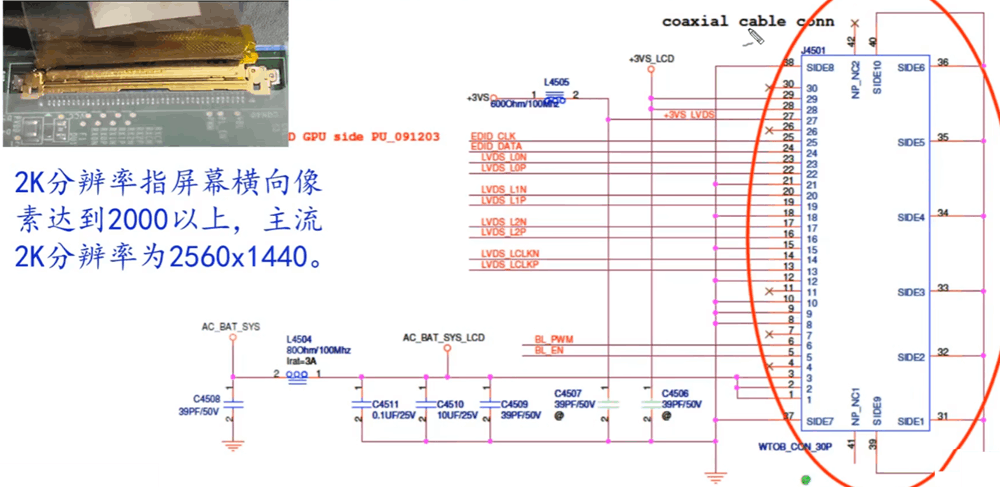

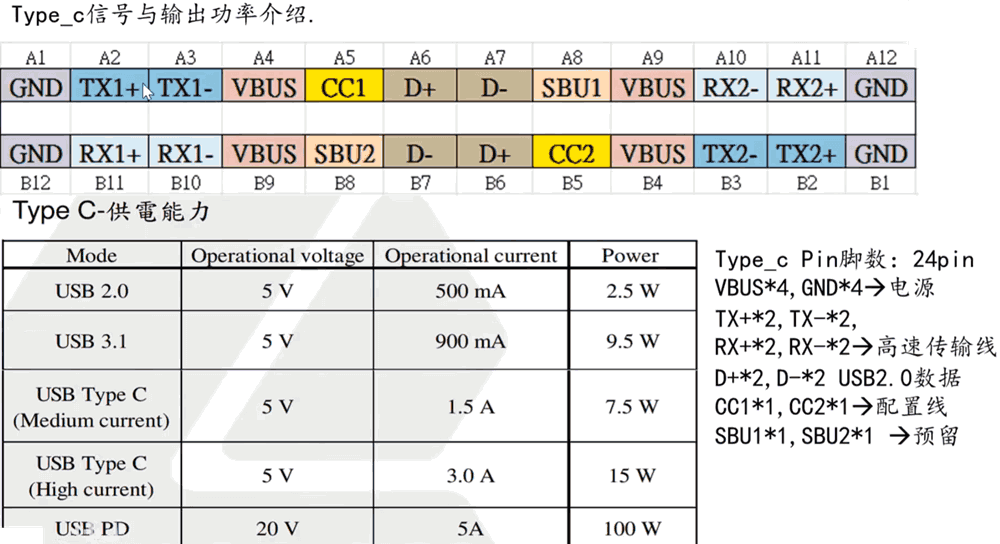

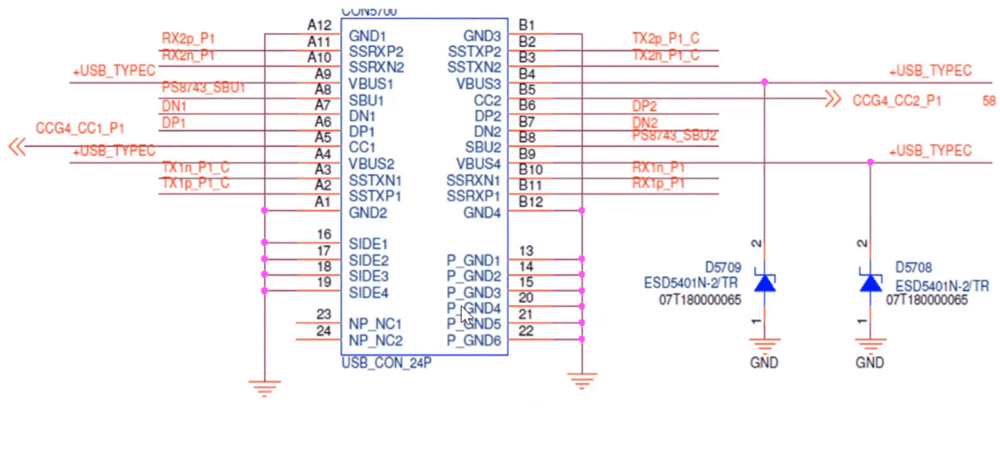

1、电压：任何芯片以及电子原器件最基本工作条件之一就是需要供电，供电是给设备提供能源与动力，常见的名字一般为：AC_BAT_SYS/BAT/VCC/VDD/VCCP/VDDQ/VTT/B+/VIN/VCORE/
+3VSUS/+5VSUS/+3VALWP/+5VALWR 等等表示。

2、接地：任何芯片以及电子原器件最基本工作条件，电路图中的地通常和电源的负极并联在一起，所有芯片都是负载。如果要工作均会产生功率，产生电流的条件必修要接地，不接地产生不了电流当然也就没有功率。

信号

其实现在大多数芯片都集成化了，所以数字电路在主板中应用非常广泛，电路中经常性提到高电平与低电平，高低电平是数字逻辑电路说法，低电平用0表示，高电平用1表示，电路中的高低电平需要根据电路来判断，不能限定在某个值，但是通常情况下OV都为低电平， 3.3V都为高电平，这是工程定义的值，实际上有些特殊的芯片有可能高电平定义在2V以上做为高电平.

1、跳变信号.

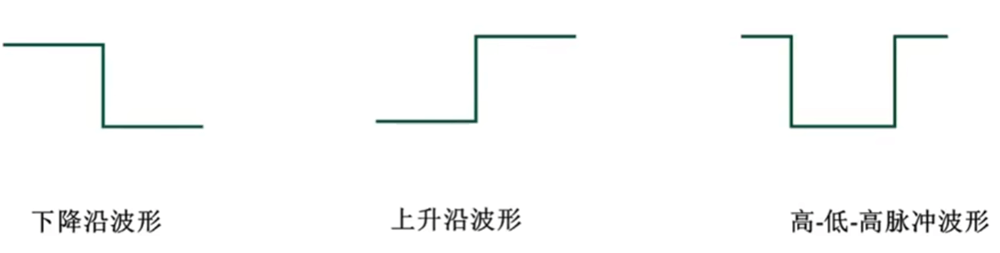

高电平跳变为低电平，也叫下降沿；
低电平跳变为高电平，也叫上升沿
高跳变为低再跳为高，也叫高–低–高脉冲

2、时钟信号.

A.时钟信号CLK（CLOCK的缩写），就是数字电路工作基准，使各个相连的设备统一协调工作，时钟的基本单位是Hz（赫兹），在主板上有很多独立的时钟： 32.768KHz：南桥、PCH、EC等附近
14.318MHz：主时钟晶振，时钟1C旁，
24.576MHz：声卡
25MHz：网卡晶振
B.主板上有这么多独立的晶体，怎么没有CPU/PCI/AGP/PCIE/USB等外设时钟呢，其实我们之前带南北桥的主板均会看到14.318MHZ主时钟晶振旁边就有一颗主时钟芯片，然后通过14.318MHz进行倍频然后分频后得到，只是现在芯片厂商把这颗芯片置入到芯片内部，主时钟芯片主要是给CPU及外设提供时钟的。

3.复位信号

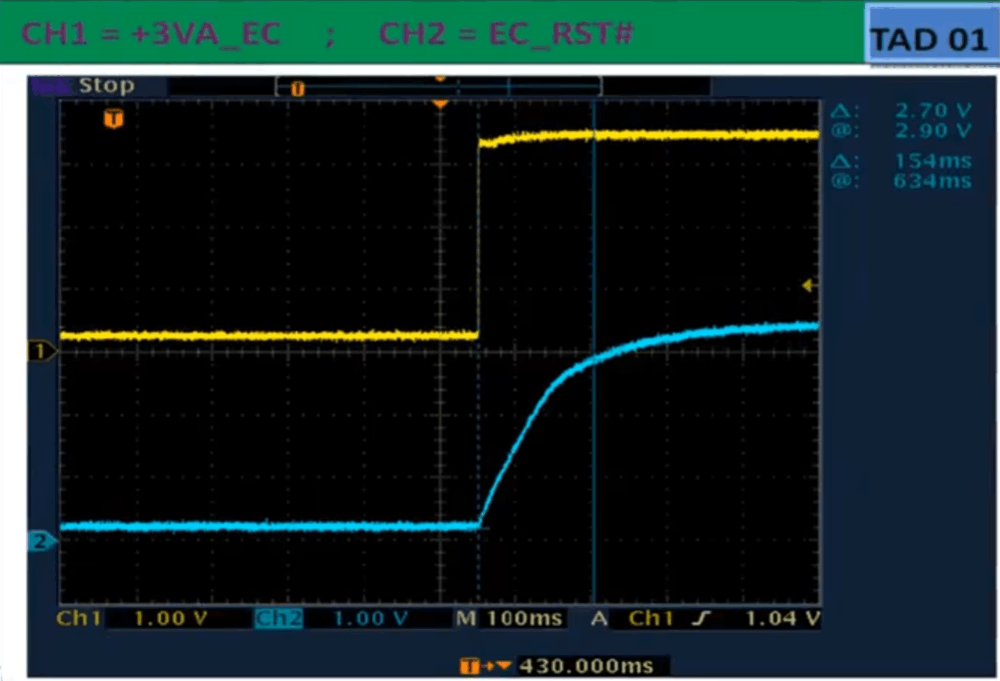

A.复位信号RST（RESET的缩写）意思是重新开始的信号，维修主板至关重要，如果此信号不正常均会导致无法开机或者开机无显示，刚开机时主板上电后会自动复位，是从低电平跳变为高电平例如下图，CH2探棒测出的图形，复位时均有一个缓慢的过程。

B.按下复位键，是从高电平向低电平中学变再回到高电平，如下图CH1探棒是复位时的波形，一般有DEVICE设备均需要有复位信号，例如主板上一般标示为***RST#：PICRST#/CPURST#/IDERST#/PCI_RST#/PCIE_RST#等等。

C.常见的主板总复位信号，主复位信号从PCH发出，然后送到了与门电路，最终由与门pin4 输出。然后再送到后级电路。

D.下图是CPU复位信号的产生，当PLTRST#信号送过来之后有些厂家直接通过分压或者采用门电路进行转换后得到BUF_CPU_RST#给CPU复位。

4.电源好信号：电源好信号PG（powerGood缩写）是用来描述供电正常信号，一般为高电平有效，例如：CPU供电芯片只有在正常发出CPU电压后，才会发出PG信号出去告诉下级电路当前电路工作正常，PG信号在电源芯片中均有以下名称：PG/PWRGD/PWROK/POK/PWRG/VTTPWRGD/CPUPWRGD等等，如下图当所有电压均正常后主芯片才会发现PGOOD信号给下级电路。

5.开启信号：开启信号，一般的芯片叫作EN（ENABLE的缩写）高电平时表示开启信号，也有的芯片叫作 SHDN#即SHUTBOWN “#”表示低电平有效，意思就是低电平时关闭，要开启就是高电平，在这里强调一点理解信号带“#”时（低电平有效）一定要结合信号的英文名称去理解，有的信号带“#”它为低电平时主板可以正常工作。

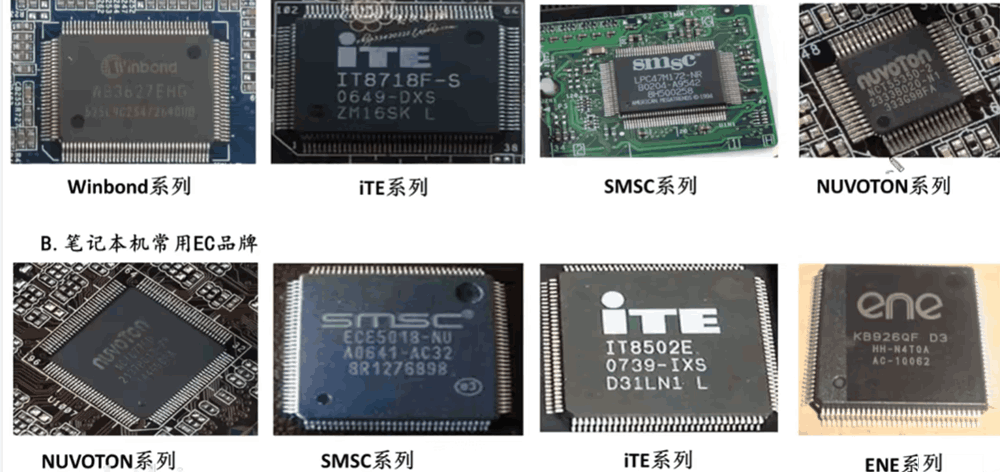

一、EC(EmbeddedController嵌入式控制器）

1.EC是一个16位单片机，这是笔记本电脑中独用的芯片，正是因为EC的使用，体现出了笔记本电脑与普通台式电脑的一个重要区别，在台式电脑中键盘和鼠标是独立于系统主机，一般通过PS/2或USB接口与主机系统连接，而在笔记本电脑中，为了实现携带方便，必须要使用内置键盘与内置鼠标，为此笔记本电脑需要专门的键盘控制器，笔记本电脑的专用正是具备了这个功能。

RTC电压产生

1.每一块主板开机都必须按照平台的时序，主板上电必须遵守规定，必须要搞懂这些上电时序并且还要会分析每一种电路的特点，
RTC电路：所有的主板都有一颗RTC电池，此电池就是给我们主板的PCH或南桥提供一个3V的电压，主要是给CMOS电路提供了一个非常重要的电压，在主板中
CMOS其作用主要：储存BIOS里面的日期、时间、硬盘参数与计算机配置信息，如果第一次主板配置后开机，CMOS都会记忆并保存，下次开机的时候就不需要重新配置，一般第一次配置开机很慢，因为CMOS在一条一条的逐　步的在记录，另外当主板上的RTC电池没有电之后正常低于2.7V以下CMOS就不能正常工作，这时候有可能出现CMOS错误等等，这样会导致主板无显示或者时间不对或者其他死机问题等等

2.主板上都可以找到一颗小电池接口，可以根据RTC电路图看到此电路需要经过R2001（电阻以及D2OO1（二极管）转换后产生对应的+VCCRTC电压，另外当开机后由+3VA供电，这样BTT电池就休息，一般主板上的电池至少可以用3年，因为PCH内部RTC电路负载都是uA级别功耗并不是很大，如下图所示：

注：D2001的压降非常低，一般在0.1V左右。
