运放集成电路的常规应用

常用的集成运算放大器的实物图，运放是有源元件也是最基本的元器件之一，使用频率较高，也是比较容易出问题的器件之一。

在信号的放大和调整中经常用到。在高速的频带电路中应用到运放的比较多，运算放大器的典型电路——同相放大电路，反向放大电路、缓冲器电压跟随器，加法器，减法器等电路。

放大器的全部类型

LM358运算放大器接线图，主要用途是精确的放大电压信号，通过简单的变换也可以放大电流和功率。在音频和控制系统里有着广泛的应用。

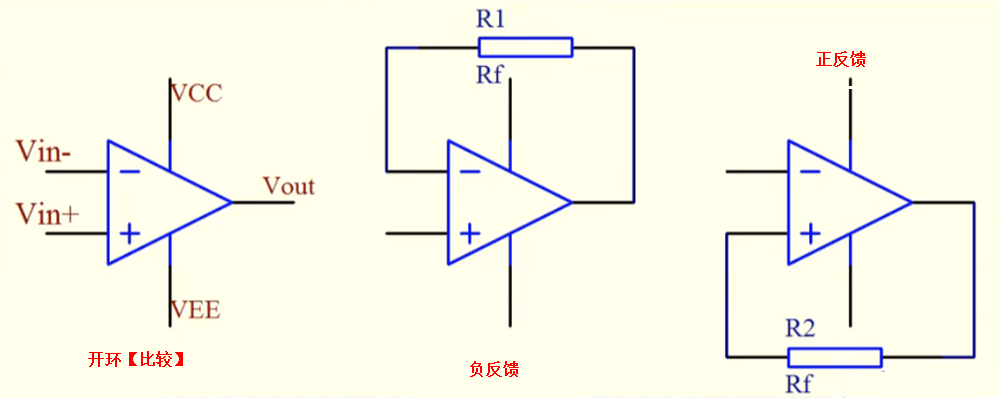

比较、负反馈、正反馈电路

运算放大器的三大黄金法则，开环也就是比较只能在开环状态下；运放都存在虚断；只有在负反馈时才会有虚短；

解读法则1

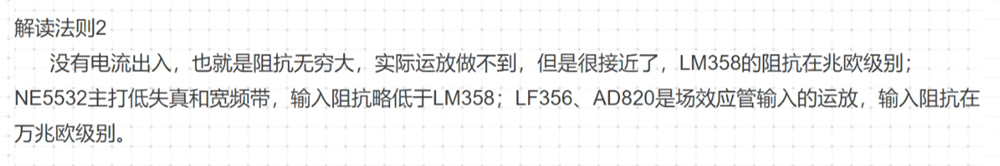

解读法则2

解读法则3

利用黄金法则推导运放的电压放大倍数，反相放大器组态

利用黄金法则推导运放的电压放大倍数，同相放大器组态

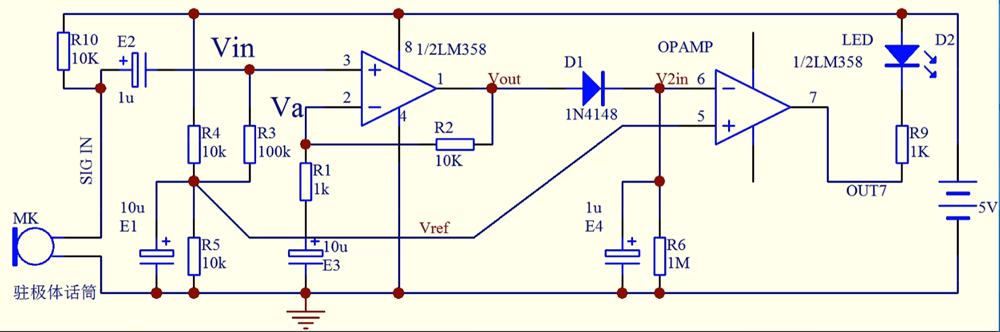

声光转换电路，话筒拾音后通过LM358驱动发光管进行闪烁，注意电容具有隔直流通交流的特性。

对上面的电路图进行分析—-直流分析：

【1】5V电通过R10电阻限流经话筒到地构成回路，将话筒的声音【交流】通过E2电容【隔直通交特性】送到运放的3脚；

【2】5V电压经R4、R5分压在中间点得到2.5V的电压，中间点经R3到运放的3脚是不通电的因为虚断没有电流流过，但是3脚有2.5V的电压；

【3】R1 、R2形成负反馈电路，具有虚短特性，Va=Vin，放大倍数为Kv=1+[(R2/(R1+无穷大)] = 1倍，因为Vin是2.5V所以Vout也是2.5V；

对上面的电路图进行分析—-交流分析：

【1】当对话筒说话时产生的交流信号通过E2、E1、E3等电容。交流信号的放大倍数是Kv=1+[(R2/(R1+0)] = 10倍，如果把R2阻值调大可以拾音到很远的声音。

【2】当没有说话时，没有放大功能，此时Vout输出是2.5V经二级管后在6脚1.9V，而5脚是2.5V此时7脚输出接近电源电压4V左右，此时发光二极管D2是不亮的。

【3】当有说话时，有近10倍的放大倍数，此时Vout有接近电源电压的输出4V左右。经D1后也有也有3.4V左右，此时7脚输出低电平，此时发光二极管D2发光。

运放闪灯、运放多谐振荡器，无稳态振荡器，方波周期推算

方波周期推算充电和放电过程

方波周期推算波形图

单运放闪烁灯

由单运放闪烁灯改成的呼吸灯电路，通过改变电容C1的容量可以改变呼吸灯的呼吸频率。容量越大，呼吸的越慢，反之就越快。

方波和三角波发生器电路

常用的方波和三角波发生器电路

方波和三角波发生器电路分析计算过程

方波和三角波发生器电路产生的波形图

方波和三角波发生器电路积分器的推导过程

方波和三角波发生器电路的周期相关介绍

方波和三角波发生器电路周期的比较，可以控制电挖人 的充电与放电不同。

方波和三角波发生器电路实物连接图

运算放大器和三极管一起制作的恒流源，其中R5是做为恒流源的负载。
