二极管、三极管电子元件

【1】 电容的滤波作用，在输出端对地并联的大容量电容，类似储水池的作用。

【2】 电容的升压/倍压作用，倍压在供电电源和电容之间一定要有二极管隔离。

【3】 电容的自举升压作用，自举升压在供电电源和电容之间一定要有二极管隔离。

电感的升压原理

大容量的电解电容对突变的干扰是无法过滤的，因为其内部构造是电感与电容的串联，而突变的干扰被电感顶回去了，所以没办法实现过滤；而无极性小电容其内部构造是没有电感的所以可以过滤掉突变干扰的高频信号。电感的滤波作用，突变的干扰被电感顶回去了，所以没办法实现过滤；

电感的开关式降压【不会产生能量消耗】，不停的开断开关【断开时加个肖特基续流二极管】，使电压上升的慢了，实现了降压的功能。

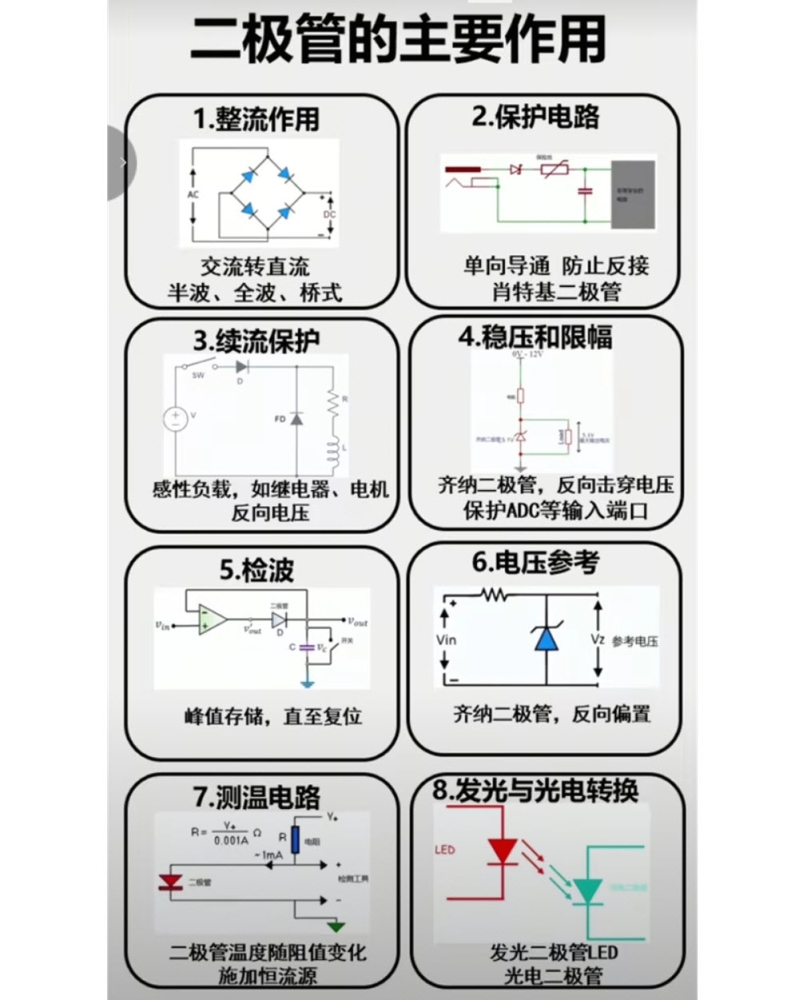

二极管的正向压降，

【1】左侧的降压电路，开关闭合电感会阻碍电流的进入，从而降低了电压，并给电容充电，当开关断开的瞬间电感产生左负右正的电给电容充电经电容的负极——续流二极管——电感的负极形成回路，此时如果续流二极管不是快恢复的，再合开关的瞬间会因短路而炸掉；【2】右侧的升压电路，快速的一通一断就能升压，但是如果这个整流管如果不是快恢复的会将输出端的高压而倒流。总结：耐压高频率低。

稳压二极管的特性

稳压二极管如果反向击穿那就是它的稳压值，例如反压加载到5.1V击穿，那么稳压值就是5.1V，不同的是当稳压二极管电压低于5.1V时，二极管单向导电特性还会恢复，如果是普通二极管只要反向击穿就报废了。

如何判断是普通二极管还是稳压二极管，如下图所示搭建简易电路，如果输出端的电压为15V【电源电压】则说明连接的是普通二极管；如果测得输出是5V或12V则说明是稳压二极管；

瞬态抑制二极管也叫TVS管，TVS管有单向和双向之分，单向多用于直流电路；双向多用于交流电路。在电路中与被保护设备并联，与稳压管很像只是不需要加限流电阻。也都是工作在反向击穿状态。双向TVS管等效于压敏电阻。

稳压二极管与TVS二极管的区别，TVS一般在电源的输入端和信号的输入端处安装。

应用于通讯保护的TVS管SM712

TVS管瞬态抑制管的封装样式

判断是不是三极管的法则是满足”双通四不通”才是三极管。箭头方向为电流方向

集电C和发射集E的判断，二极管特性的电压大的为发射集。如下图所示0.674为发射集

大功率的三极管符号排列顺序一般都是从左到到B、C、E的顺序。

三极管属于小电流控制大电流器件。NPN三极管应用等效电路图，发射极电流是集电极和基极电流之和；【假如灯需要400MA电流，三极管放大倍数为200，则基极需要2MA的电流，则12V-0.5V=11.5V， 11.5V/0.002=5.75K】

NPN三极管应用于延时熄灯工作电路图，直到电容的电释放完灯也就灭了，延时的长短有电容来决定。

三极管属于小电流控制大电流器件。PNP三极管应用等效电路图，如果负载一端是常接地的，那么给正极接通就能工作的模式叫PNP控制；如果负载一端是常接正的，那么给负载接通 地就能工作的模式叫NPN控制；

总结：从电路板上判断是PNP还是NPN三极管，看发射极就知道了，如果发射极接地是NPN三极管，如果发射极接正就是PNP三极管；

由PNP三极管构成的断电 延时熄灭电路，【1】电容在刚开始的瞬间是相当于导线是直通的，当经过一个时间充满电以后就断开了【没电流了】【2】电容的容量越大漏电越多，由于漏电的原因老由电流经集电极正偏经电容到地漏，所以此时加个上拉电阻把电压提上去【给的电肯定比漏的电多】让B、E间没有压差了也就关断了。

总结：从板子上找是否为三极管，如基极接地、集电极悬空都不可能是三极管；
