集成电路与运算放大器
印花/LOGO，集成电路IC的命名方法，常用的集成电路器件的表面上印有开发厂家的型号、生产厂家LOGO、生产批号。型号代表集成电路的功能；生产批号相当于厂家的密码哪年哪月哪日生产是哪一批在哪里生产的等信息；芯片的外面是用环氧树脂把晶片给封装起来；
生产批号与型号很容易混淆，型号一般比较单纯，批号一般比较多较复杂；
集成电路的封装样式，SOT超微型封装，TSSOP超薄密脚封装，TSOP微型封装【不含引脚的宽度3.9mm】，SOP-5.0【不含引脚的宽度5.0mm还有7.5mm的】、PLCC它的引脚是向里的是正方形的、可以参考
模拟运算放大器的原理和应用。同相比例放大、反相比例放大、电压比较器、加法运算双电源、差动减法运算放大、缓冲放大器、积分电路、微分电路；
运算放大器常见故障现象和测量方法，运算放大器的测量方法，最见故见的故障就是电源短路了。万用表的二极管档测量供电即，VCC和VEE的正压降和反压降，红接正，黑接负的正向压0.7V降大于红接负，黑接正的反向压降0.8V；【反的大正的小说明坏了】，测芯片好坏都需要测电源的正反向压降， 如果正向压降大于反向压降说明芯片的电源是好的；
万用表二极管档红笔接VS+，黑笔点2脚的压降等于6、9、13脚的压降它们的偏差不能超过0.015V；同理，万用表二极管档红笔接VS+，黑笔点3脚的压降等于5、10、12脚的压降它们的偏差不能超过0.015V；万用表二极管档红笔接VS+，黑笔点1脚的压降等于7、8、14脚的压降它们的偏差不能超过0.015V；同理按上面的方式将红黑表笔对调再测一遍即可分辨出芯片好坏。
数字电路和电平说明，电平的门坎电平。

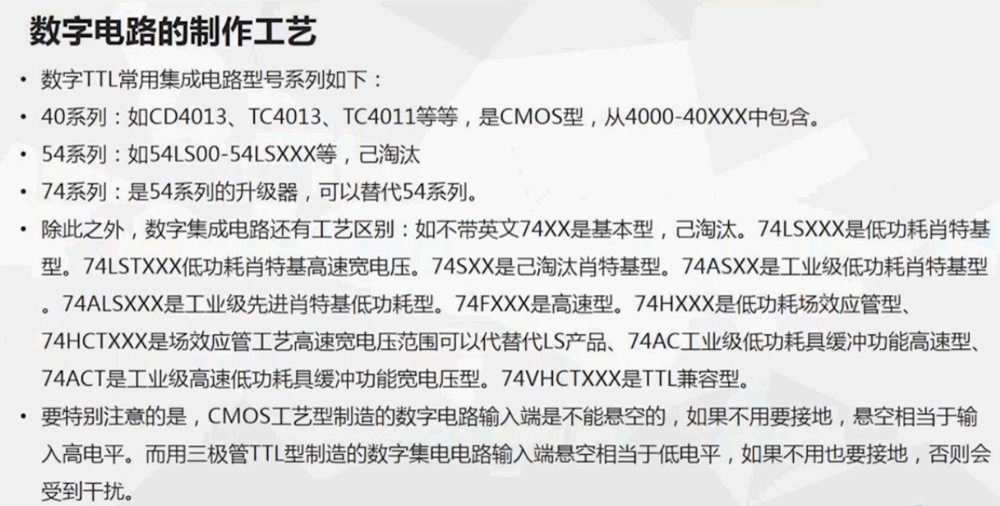

数字电路的制作工艺，数字TTL常用集成电路型号有：40系列，54系列，74系列等。
数字集成电路输出类型，
施密特触发器的使用，施密特触发器主要应用在对输入非脉冲信号整形成脉冲信号。电路的工作原理是用运放器的电压比较器功能，将输入信号电平与高电平门钦电平比较，高于门坎电平时为1，低于门坎电平时为0；
CPU输出的接口，一般都需要用到触发器，使用触发器的目的就是为了减少CPU的引脚数量，相当于扩展CPU引脚的数量。用量非常大，损坏机率也非常高。RS触发器是两个输入端，两个输出端。主从RS触发器、JK触发器、T触发器、D触发器等。
D触发器是使用最多的触发器，一般用在电源开关，接口锁存驱动，接口扩展，移位等操作中。
门控型D类触发器74HC373,主要应用在CPU输入输出接口的扩展和做为最后一次数的锁存。
74HC373【74LS373】的内部结构。
触发型D类触发器74HC374【74LS374】,
74HC374【74LS374】的应用电路说明
集成定时器的使用74HC374【74LS374】的应用电路说明，
移位寄存器的使用，主要应用在控制电路板的IO输出端做为信号输出驱动信号，减少CPU的数据线，如常见的PLC的输出端，三菱的是Y端，西门子的是Q端。
串行入，并行和串行出移位寄存器。
常用的串行输入并行输出移位寄存器74HC595和74HC164说明，
74HC595内部结构示意图及工作示意图，
由两只SN74HC595串行输入，并行和串行输出移位寄存器应用在PLC的输出驱动；接口一般经过OC门电路ULN2803进行电流放大，再经SN74HC595移位寄存器进行接口扩展再连接到CPU上的。注：如果是西门子PLC的话那就是Q点。三菱PLC的话就是Y；
并行或串行输入，中行输出移位寄存器，
这是PLC的输入驱动。如果是西门子PLC的话那就是I点。三菱PLC的话就是X；利用的移位寄存器是SN74HC165
数值加法器和数值减法器使用，本例是以74LS83内部电路框图为例。
编码器的应用，应用的目的是用输出少量的位数BCD码来表示多位输入二进制信号的状态，应用在一些需要该功能芯片的输入端，可以大量减少芯片的外围接线和省去CPU端口的驱动线。
编码器结构和使用说明，编码器一般是做为CPU的输入；
译码器的使用，译码器与编码器相反一般做为CPU的输出；CPU给ABC三根线信号Y0~Y7
以74LS138为例的3-8线BCD译码器实际应用芯片说明，
CD4511译码器应用的七段数管应用电路图，
增减计算功能的数码管七段设码器CD40110为例，主要应用在绕线机的计数电路，其内部电路说明如图。
七段设码器CD40110为例的实用电路。
数据寄存器的接口引脚通则，地址端ADDR，数据端DATA，读写端、片选端等。
串行寄存器，在主板上用于存放系统程序数据控制CPU工作。
数据口和地址口分开型固定位数型25LC64，这个是8位的固定的。
数据口和地址口分开型8位和16位可转换型AT93C56-86，这个是可以组合的。ORG是寄存器位数选择，高电平是选择将寄存器内部组合成16位，低电平是默认的原始8位。
I²C总线型AT24C01-16，可以在一个总线上并联8只这样的寄存器。其SDA引脚可以送地址，送数据和输出数据的3个功能。
并行数据寄存器27C256寄存器EEPROM-256K, 有多个地址口A0~A15，有多个Q输出口Q0~Q7说明是并行寄存器。寄存器是多少位的是由Q输出口来决定的，如如下图是8位的。此图表示有16个地址，而每个地址就有8位的输出。
并行数据寄存器应用电路，工作原理说明。
