西门子V20变频器基本配置

西门子SINAMICS V20变频器的恢复出厂设置与快速调试。快速调试可以便捷的把电机的参数以及宏的参数输入进去。

上电之后指示灯常亮表明它是一种就绪的状态。

在进行参数配置之前一般是要进行恢复出厂设置。以确保参数的初始状态。按面板上的M键进入菜单，再按上下键选择需要的参数。长按M键就退出当前状态，指示灯是常亮的。恢复出厂需要修改几个参数：
1、将访问等级P0003改成1。默认是0是不可以的。
2、将是否允许恢复出厂设置P0010改成30，表明要恢复出厂。
3、将P0970改成21表示要执行恢复出厂设置。执行OK键会显示8888表示正在恢复。

恢复之后会显示50？询问是否将频率设为50Hz，也就开始设置电机的频率了。

P0304是设置电机的工作电压。

P0305是设置电机的额定电流。

P0307是设置电机的额定功率。

P0304是设置电机的功率因子。

P0310是设置电机的额定频率。

P0311是设置电机的转速。

P0190是否进行电机参数的识别。

当前连接是0 "-Cn000"按向上键将它改成10，当前用的是USS通信是485串口通信，不同的通信选择不同。

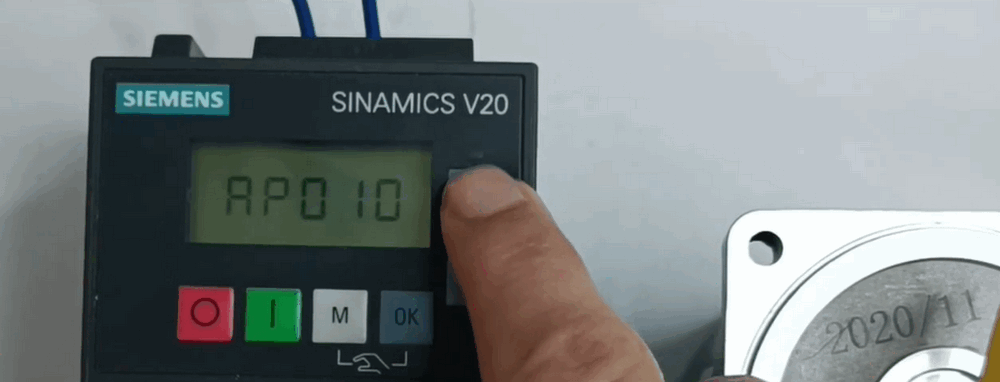

按OK以后显示-AP000说明当前没有应用上步设置的10号宏。按向上键找到AP010宏。注：在AP前有短横杠的表示现在当前的宏。

P1080是设置电机的最小频率，P1082是设置电机的最大频率。

P1120是设置电机的斜坡上升时间，P1121是设置电机的斜坡下降时间，

P1058是设置电机的正向点动频率，

在显示界面上长按M键就进入了快速调试的模式，此时的Led灯处于闪烁的状态。

注意：此时按1键是无法启动的，因为在上面改变了AP010宏，只能通过USS协议才能来控制。

西门子变频器V20宏功能的操作方法
1、 典型性宏类型
西门子变频器V20为您提供各种不同的宏功能，如：
(1)连接宏Cn001，即BOP 是面板操作源；
(2)连接宏Cn002，即根据接线端子操作；
(3)连接宏Cn003，即固定不动转速；
(4)连接宏Cn004，即二进制下固定不动转速；
(5)连接宏Cn004，即模拟量输入和固定频率。
2、宏的功能
下面举一个宏的功能的例子，比如上面解释的连接宏Cn003，即固定不动转速。它的功能是为您提供三个固定不动转速和操作/终止指令。如果同时选择几个固定不动频率，选定的频率会累积，即FF1 FF2 FF3。
3、 宏的设置过程
这里大家连接宏，连接宏Cn以003为例，表示西门子变频器V宏设置过程：
（1）对V20变频器对加工厂进行校准，并**调整实际操作；若要校准为出厂主要参数，则可设置：P0010=30，P0970=21；
(2)校准后，BOP控制面板表示50？字眼，大家一定要选择电机的频率和企业。OK按钮，选择50频率Hz，功率单位为kW；
(3)设置电机参数，典型的主要参数有:
P0304，额定电流；P额定电压0305；P较大功率为0307，P0311、额定值转速等；
(4)短按Fn功能键显示在屏幕上-Cn我们可以根据左右功能键选择000Cn003，即固定不动转速操作；
(5)短按Fn功能键显示在屏幕上-AP一定要选择使用宏，这里可以点击OK下一步；
(6)短按Fn此时宏Cn设置003。
