变频器中的经典开关电源电路

这是一个打开变频器维修之门的经典开关电源电路,维修必学电路!电源的重要性和不一般的故障率。可分为自激式【分立元件】和它激式【IC电路】

变频器的开关电源都有5V、 ±15V、24v和-7.5V的这几组电压。

电压 控制详情
5V CPU控制电路以及操作显示面板,通常都是使用5V供电。
±15V 是给检测电路使用的。
24V 是给控制端子以及工作继电器的线圈和散热风扇供电。
+15V或-7.5V 是给驱动电路控制IGBT之用。

自制产生P、N端电压维修电源工具所需材料。

自制产生P、N端电压维修电源工具原理图。

自制产生P、N端电压维修电源工具效果图。开关代替了继电器或接触器,灯泡代替了启动限流电阻。

注:串联两个灯炮也是为了在特殊情况下能够减轻灯炮的电压。一般情况下,一个也就够了。RST电源输入接220V或380V都行【任意接没有方向】。启动时开关一定要是断开的。上电一瞬间灯炮会很亮,会慢慢的熄灭,当灯炮完全熄灭后再合上开关短接灯炮,此时变频器进入待机状态。

实际的电源开关应用中,开关电源的供电方式一般有三种。

第一种使用的最多,可以将自制的PN电源接在电路板上相对应的P、N端子上就行了。

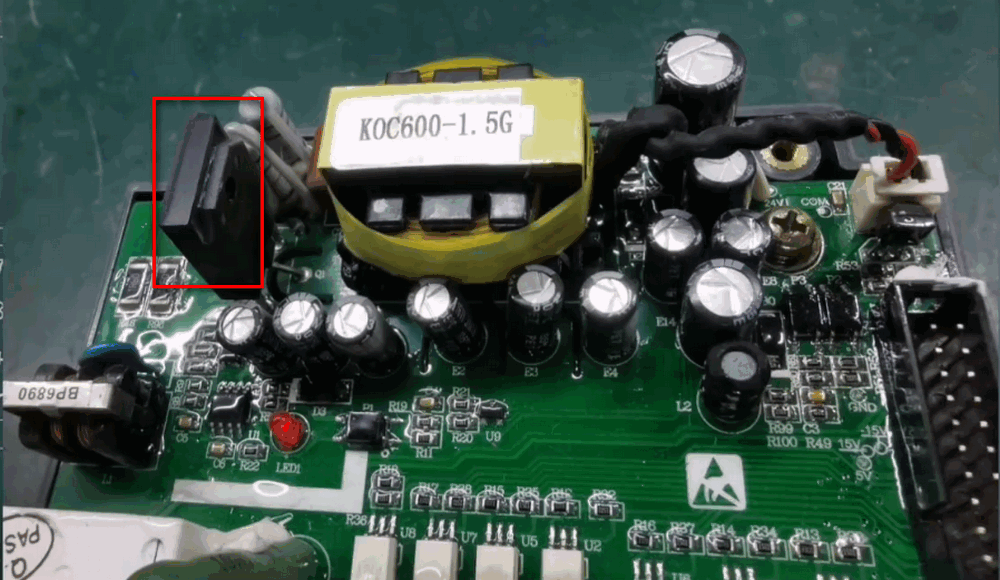

寻找P、N是哪一种供电方式,最主要的是找到开关管也就是大个子场管,由电路图可知,只要用万用表的蜂鸣档测P+与漏极D相通,P-或N也一定与场管的源极S是相通的。也有极个别的在线圈和P+间串有二极管的。

没有电源芯片的开关电源电路。图中C23电容和R32阻值是不能随便更换的是与振荡周期紧密相连的。
