BCNetS7模块通讯设置及EXC-Net配置

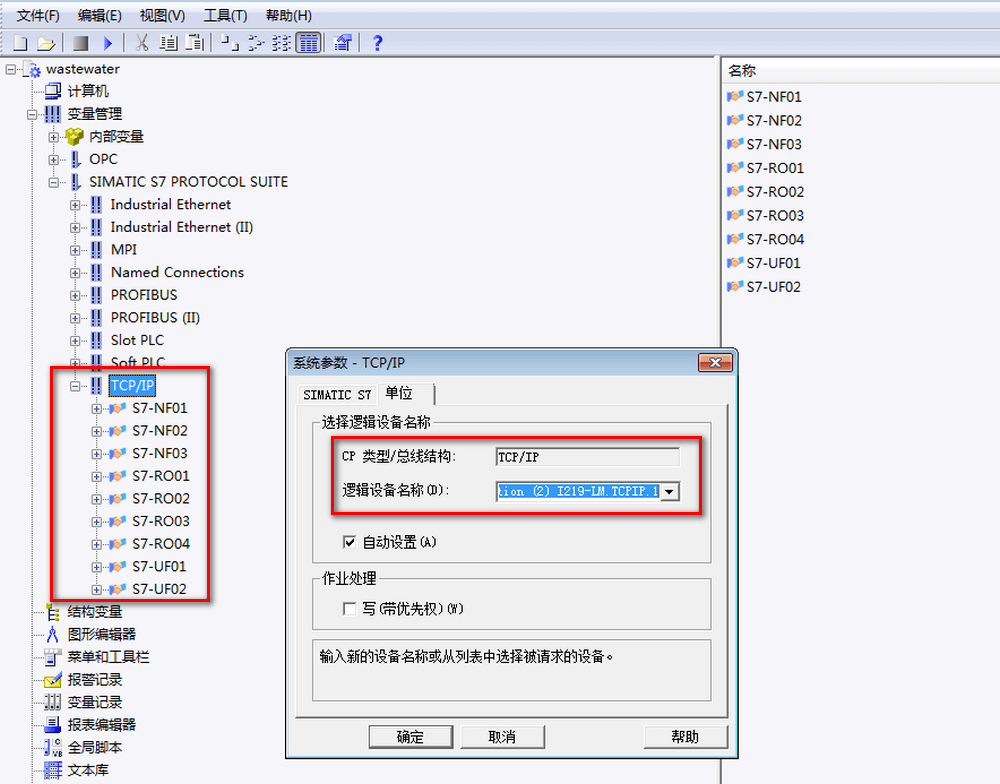

NF1(纳滤)：将本地的VD150到写膜车间的VD150；将膜车间的VD156读取到本地的VD152中；将膜车间的VD200~VD240读取到本地的VD200到VD240中；【本地IP 172.16.0.24】

NF2(纳滤): 将本地的VD150到写膜车间的VD152；将膜车间的VD156读取到本地的VD152中；将膜车间的VD200~VD240读取到本地的VD200到VD240中；【本地IP 172.16.0.25】

NF(纳滤)3: 将本地的VD28到写膜车间的VD32；将本地的VD150到写膜车间的VD154；将膜车间的VD200~VD240读取到本地的VD200到VD240中；将膜车间的VD156读取到本地的VD156中；【本地IP 172.16.0.26】

RO1(反渗透): 将本地的VD158到写膜车间的VD158；将膜车间的VD166读取到本地的VD166中；将膜车间的VD200~VD240读取到本地的VD200到VD240中；【本地IP 172.16.0.27】

RO2(反渗透): 将本地的VD160到写膜车间的VD160；将膜车间的VD166读取到本地的VD166中；将膜车间的VD200~VD240读取到本地的VD200到VD240中；【本地IP 172.16.0.28】

RO3(反渗透): 将本地的VD162到写膜车间的VD162；将膜车间的VD166读取到本地的VD166中；将膜车间的VD200~VD240读取到本地的VD200到VD240中；【本地IP 172.16.0.29】

RO4: 将本地的VD48到写膜车间的VD36；将本地的VD164到写膜车间的VD164；将膜车间的VD166读取到本地的VD166中；将膜车间的VD200~VD240读取到本地的VD200到VD240中；【本地的VD48对应的是AIW26清洗灌液位传送到膜车间的VD36中；在膜车间中再将VD36传给VD228，让1，3号RO来读取。】【本地IP 172.16.0.30】

Uf1(超滤)：读取膜车间的VD44数据到本地的VD150；读取膜车间的VD8数据到本地的VD158；读取膜车间的VD350数据到本地的VD162；读取膜车间的VD360数据到本地的VD167；将本地的VD168写到膜车间的VD361；读取膜车间的VD63数据到本地的VD170；【此IP地址已更改为172.16.0.70】

UF2(超滤)：将本地的VD60和VD64写到膜车间的VD44和VD48；读取膜车间的VD400数据到本地的VD162；读取膜车间的VD8数据到本地的VD158；读取膜车间的VD410数据到本地的VD167；读取膜车间的VD411数据到本地的VD168；【本地IP 172.16.0.32】

配电室(膜车间)：【本地IP 172.16.0.23】

设备间1：将本地的VD150~VD166写到膜车间的VD300~VD316；将本地的VD181写到膜车间的VD319; 读取膜车间的VD318数据到本地的VD180；【本地IP 172.16.0.39】

设备间2：将本地的VD150~VD166写到膜车间的VD320~VD336；将本地的VD181写到膜车间的VD339; 读取膜车间的VD338数据到本地的VD180；【本地IP 172.16.0.42】

温馨提示: 此处内容需要评论本文后才能查看.

对于搜索不到PLC的情况，如下图所示：

用BCNetPro调试工具查看S7有报错信。

进入BCNetS7 PPI的管理页面，将模式改为PPI， 波特率改为9600

此时点击BCNetPro调试工具设备状态诊断。发现S7状态好了。也就是说对此款支持9600，不支持19200；

此时再搜索PLC就可以搜索到了，也不会有问号了。

软件下载地址

PLC程序下载

EXC-Net品牌，NET30-PPI使用配置说明书及配置工具下具。

NET30-PPI使用手册下载

NET30-PPI配置工具ExcLink下载
