二次回路接线图及端子排接线图

常用的电气图形图号

一次设备是指直接参与生产，输送，分配，使用电能的高压电气设备。

能量转换设备(如发电机，变压器，电动机等)
开关设备(断路器，熔断器，负荷开关，隔离开关等)
载流导体(母线，绝缘子和电缆等)
互感器(电压，电流等互感器)
限制短路电流预防过电压(电抗器，避雷器，接地装置，避雷针等)
由这些设备连接在一起构成的电路，称之为一次接线或称主接线。
电气一次设备的额定电压是按长期正常工作时上个月有最大经济效益规定的电压。
电气一次设备的额定电流是指周围介质在额定温度时，其绝缘和载流导体及其连接的长期发热温度不超过极限所允许长期通过的最大电流值。

二次设备是指对一次设备的工况进行检测，控制，调节，保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备。仪用互感器，测量表计，继电保护及自动装置，直流电源设备，操作电器，信号设备及控制电缆。

由二次设备相互连接，构成对一次设备的检测，控制，调节和保护的电气回路。它是确保电力系统安全生产，经济运行和可靠供电不可缺少的重要组成部分。

没有二次回路连接起来的各种继电保护装置和自动装置只是个静止的单体，通过二次回路连接起来才成为活体，对一次设备实现检测，控制，调节，跳闸，信息传递等功能，真正发挥继电保护的作用。
若二次回路任何一个环节出现接线错误，都可能导致保护装置误动或拒动，造成电力系统损坏，大面积停电等。

1，二次回路按电源性质分

2，按用途分为：控制回路，继电保护回路，测量回路，信号回路，调节回路。

【1】控制回路：由控制，保护装置与控制对象(如断路器，隔离刀闸)的传递机构，执行(或操作)机构组成。其作用是对一次设备进行"合"，"分"操作。

【2】继电保护/自动装置回路：由测量回路，比较部分，逻辑部分和执行部分等组成。其作用是根据一次设备和系统的运行状态。判断其发生故障或异常时，自动发出跳闸命令有选择性的切除故障，并发出相应地信号，当故障或异常消失后，快速投入有关断路器(重合闸及备用电源自动投入装置)，恢复系统的正常运行。

【3】测量回路：由各种测量仪表及其相关回路组成。其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质，计算经济指标，了解系统潮流和主设备运行工况的主要依据。

【4】信号回路：由信号发送机构和信号继电器等构成。其作用是反映一，二次设备的工作状态。包括光字牌回路，音响回路(警铃，电笛)，是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

【5】调节回路：是指调节型自动装置，如发电机的励磁调节装置，对电容器进行投切的装置，它是由测量机构，传送机构，调节器和执行机构组成。其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

二次回路图按绘制方法分类

原理图：原理图是用来表示继电保护，测量仪表，自动装置等工作原理的图纸。

展开图：展开图与原理图是一种接线的两种表现形式，故展开图也叫原理展开图或展开式原理图。

安装图：为施工，维护运行方便，在展开图的基础上，绘制的安装图，包括屏面布置图，屏背面接线图，端子排图。

原理图分绍

原理图的缺点

展开图介绍

展开图按电气回路的作用一般分成：交流电流回路，交流电压回路，直流操作回路，保护直流回路和信号回路等。

展开图就是把各二次设备的图形符号一一展开：

交流回路按A,B,C,N相序展开；
直流回路按通过的电流路径自左向右展开；

依据上述原则展开的结果，就形成了各条独立的电路，即从电源的"+"极经过各二次设备的线圈或触点，一直到电源的"-"极，这种独立的电路称为展开图的"行"。

展开图的特点：

在图形的右侧标出与该图形符号对应的文字符号。
展开图以每一个独立电源来划分单元进行绘制，如交流电流回路，直流控制回路等，将属于同一个仪表或继电器的电流线圈，电压线圈以及触点，分别画在不同的回路中，为避免混淆，必须遵循以下标注规则：
1. 同一设备的线圈和触点，必须采用相同的文字符号；
2. 同样的设备不止一个，则必须在文字符号的前面加上数字符号；
3. 同一继电器的线圈或触点多于一个时，则必须在文字符号的右下角标上数字符号；
各设备间的电气连接避免了迂回曲折，可把整个动作过程展开在图纸上，在现场使用极为方便，应用广泛。

安装图：为施工，维护运行方便，在展开图的基础上，绘制的安装图，包括屏面布置图，屏背面接线图，端子排图。

屏面布置图：用来表明二次设备在盘上的排列位置以及相互间距离尺寸的图纸，用以屏面开孔和安装设备。是一种采用简化外形符号(框形符号)，表示屏面设备在布置的位置简图，是屏的一种正面视图。注：其中的盘和屏面指的都是柜子的意思。
为加工制造屏，盘和安装屏，盘上设备的依据。上面每个元件的排列，布置，是根据运行操作的合理性，并考虑维护运行和施工的方便而确定而确定的，对设备及设备间距离都应根据实际大小按比例准确画出。
屏上的设备按从左至右，自上而下的顺序编号，并应标出文字符号。文字符号应与展开图，原理图上的符号一致，以便查阅，对照。
在图的旁边应列屏上的设备表(包括装在屏后的设备)，设备表中应注明设备的顺序编号，符号，名称，型号，技术对数，数量等。
屏背面接线图是以屏面布置图为基础，并以展开图为依据而绘制而成的接线图。它标明了屏上各个设备的代表符号，顺序号，以及每个设备引出端子之间的连接情况，它是一种指导屏上配线工作的图纸。

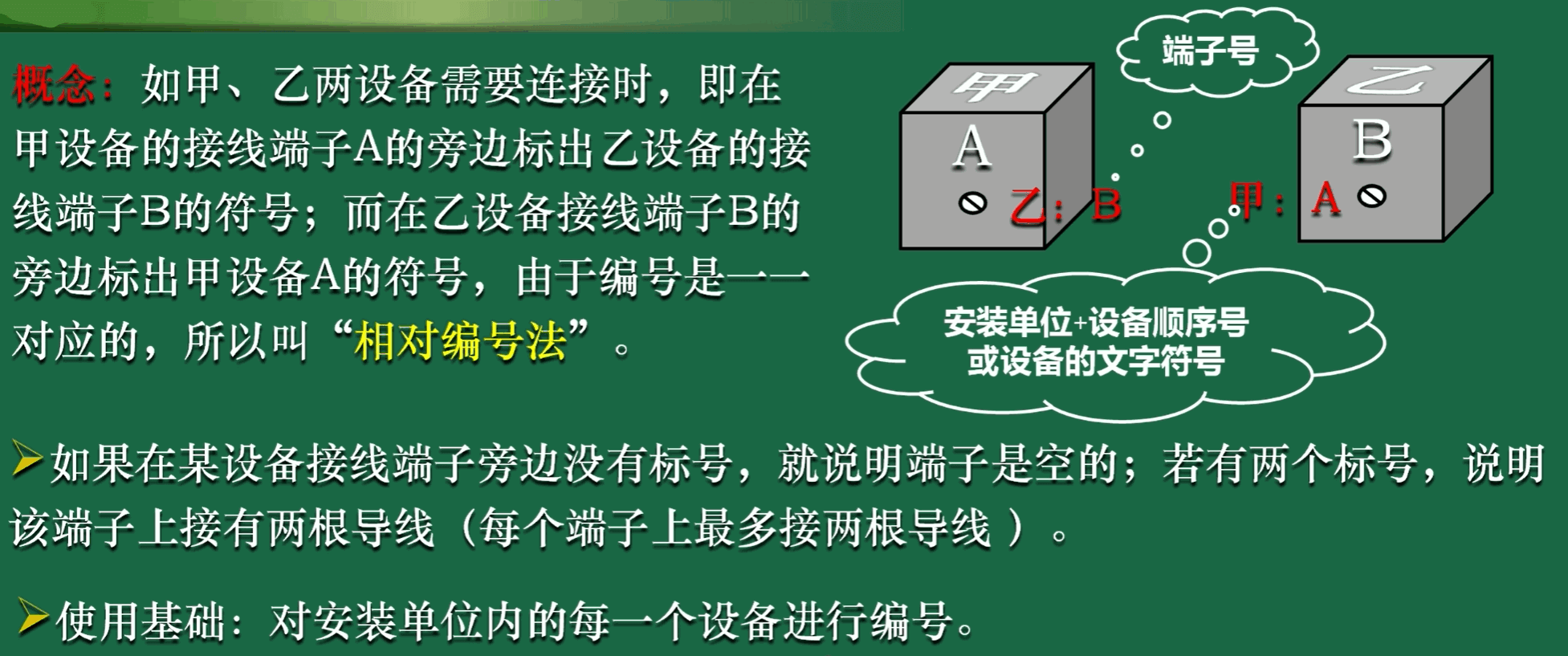

为了配线方便，在安装接线图中，各设备之间电气连接并不是直接用线连接，而是采用相对编号法，用以说明这些设备相互连接的关系。
设备的标志是在设备图形符号的上方画一个圆，将圆分成上，下两部分，上部标出安装单位编号和设备顺序号；下部标出设备的文字符号和同型号设备的顺序号。

安装单位编号：为区分同一屏上安装有属于不同的一次回路的二次设备，用罗马数字I,II,III....来表示。
设备的顺序号：同一安装单位中所用设备的顺序号，应与屏面图一致，以阿接伯数字补习班在安装单位编号的右下角。
同型设备顺序号：在同一安装单位中可能有几个相同类型设备，用数字写在文字符号的前面来区分。

接线端子及端子排介绍

端子：一个导电片加一个绝缘片组成一个端子，许多(不同类型的)端子组合在一起构成端子排。端子排的作用就是将屏内设备和屏外设备的线路相连接，起到信号(电流电压)传输的作用。有了端子排，使得接线美观，联接牢靠，施工和维护方便。
端子排是为了方便导线的连接而应用的，是一段封在绝缘塑料里面的金属片，两侧插入导线，螺丝用于紧固或者松开。
两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。而且适合大量的导线互联，在电力行业有端子排，端子箱，端子排有单层，双层，有电流的，电压的，普通的等等。

接线端子的作用

连接屏内与屏外的设备；
连接同一屏上属于不同安装单位的电气设图示；
连接屏面设备与屏顶设备；
连接线端子的应用，使得控制电缆的接线整齐，调换方便。
一般端子：用于屏内，外导线或电缆的连接，供同一回路的两端导线连接。
连接端子(短接片)：通过绝缘座上的缺口将下相邻端子相连，供各回路并头或分头。
试验端子：用在交流回路中，以便接入试验仪器时，不使电流互感器开路。
终端端子：用于固定或分隔不同安装单位的端子排。

端子排的排列原则

一般自上而下，自左向右排列，按照下述排列方法，以便与屏上设备的排列顺序相符，以避免接线的迂回曲折。

先排交流电流回路的端子------>再排交流电压回路的端子------->接着排信号回路和控制回路的端子。

一般如果在同一侧(左或右侧)有不同安装单位的端子排，则在两个安装单位端子的中间用终端端子隔离，而且每个安装单位的端子排必须留有适当的(2--5个)备用端子。
正负电源之间，经常带正电的端子与合闸，跳闸回路端子之间，应不相毗邻，一般需要一个空端子隔离，以防端子受潮造成短路，使断路器误动作。

端子排图的表示方法

注：是左侧还是右侧是以出线所在位置来定的。

二次回路的标号

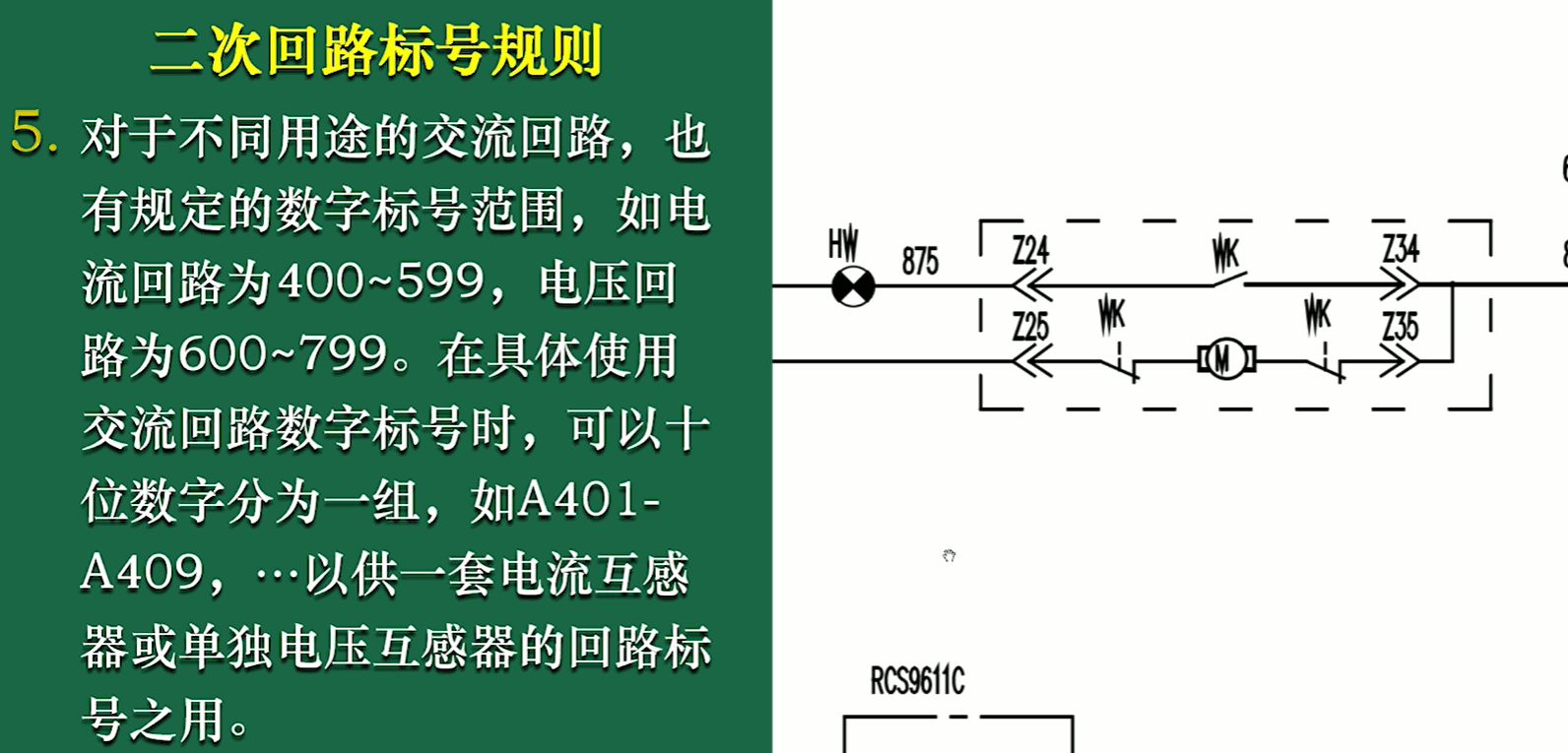

为便于安装，运行和维护，在二次回路中所有设备间的连线都要进行编号，称为二次回路标号，标号一般采用数字和文字的组合，它表明了回路的性质和用途。
凡是各设备间要用控制电缆经端子排进行连接的连接导线，都要按回路编号原则进行编号。
屏顶上的设备与屏内设备的连接经过端子排，此时屏顶设备可看作是屏外设备。而在其连接线上同样按回路编号原则给相应的编号。
直流回路和交流回路用不同的标号方法，而在交，直流回路中，对各种不同的回路又赋予不同的数字符号。因此，在二次回路接线图中，只要看到标号，就能知道这一回路的性质而便于维护和检修。
