电源部分输入的是12V或24V直流电为什么还要接变压器

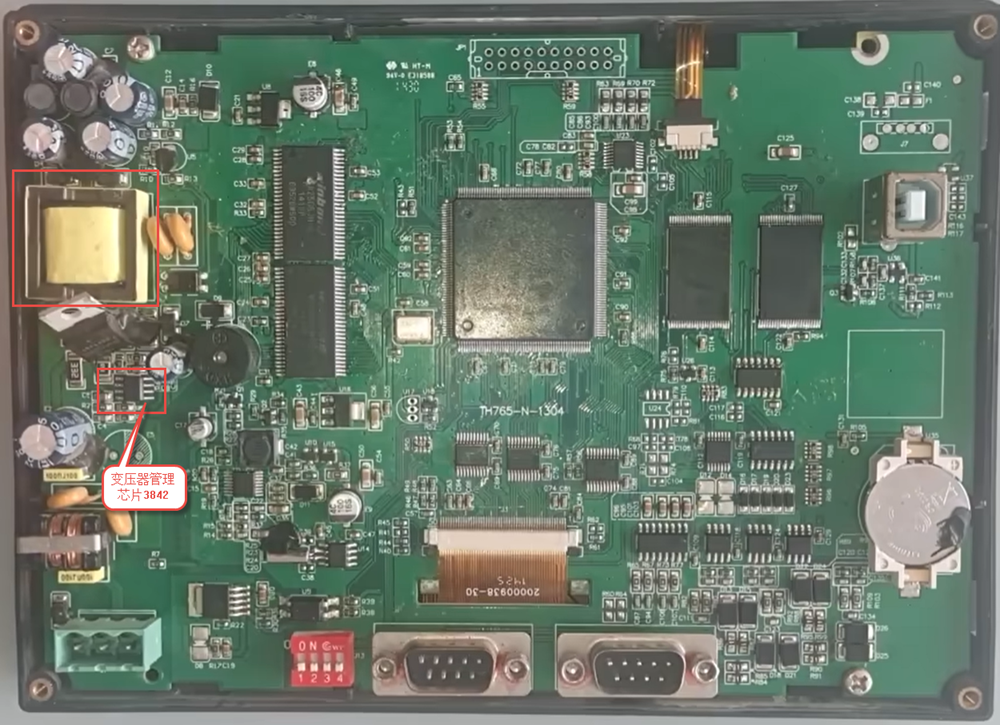

在实际电路中电源部分输入的是12V或24V直流电为什么还要接变压器
- 如果使用DC/DC降压芯片给电路中的后级芯片供电，而CPU、内存、FLASH只需要3.3V，2.5V，1.2V的供电，如果由24V直接转换成这些低电压的话功率损失是比较大的；
- 24V直接通过BACK电路转成超低电压的话，损失是比较大的，转换芯片也比较小，发热量是比较大的；
- 如果外面的24V有些波动，就会把BACK转换芯片给击穿，这样24V就直接进入数字芯片了，这样非常危险；
- 使用了变压器也相当于隔离作用；

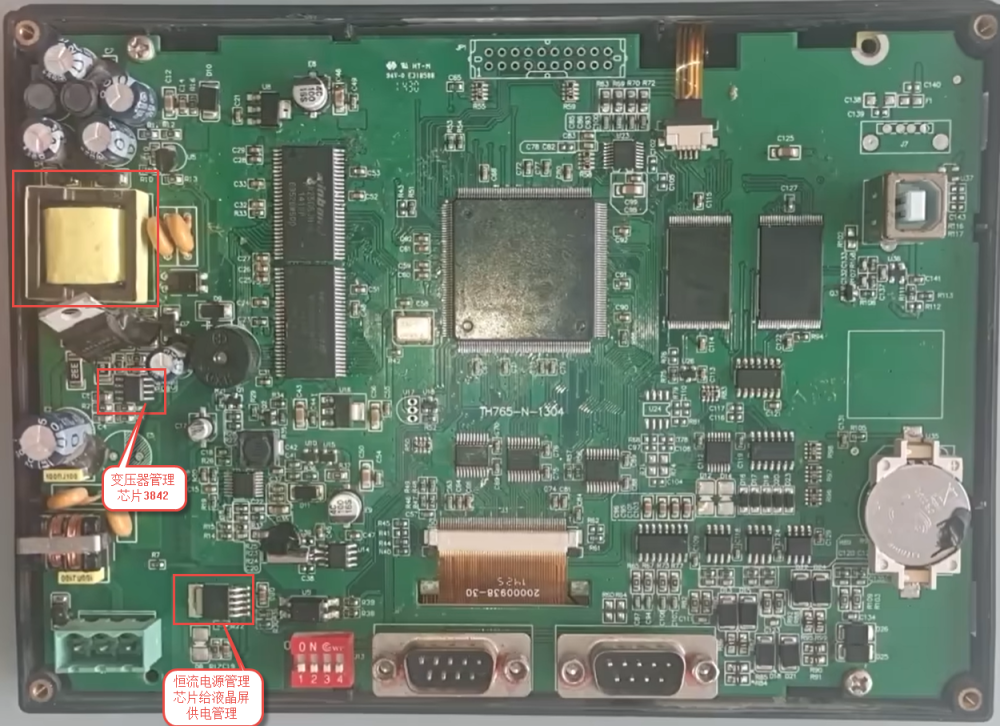

- 恒流源电源管理芯片，用于给LED的液晶屏供如，如液晶屏可能会有好几个LED灯条或灯珠；保证流入LED的电流是一样的，从而保证LED的亮度是一样的。

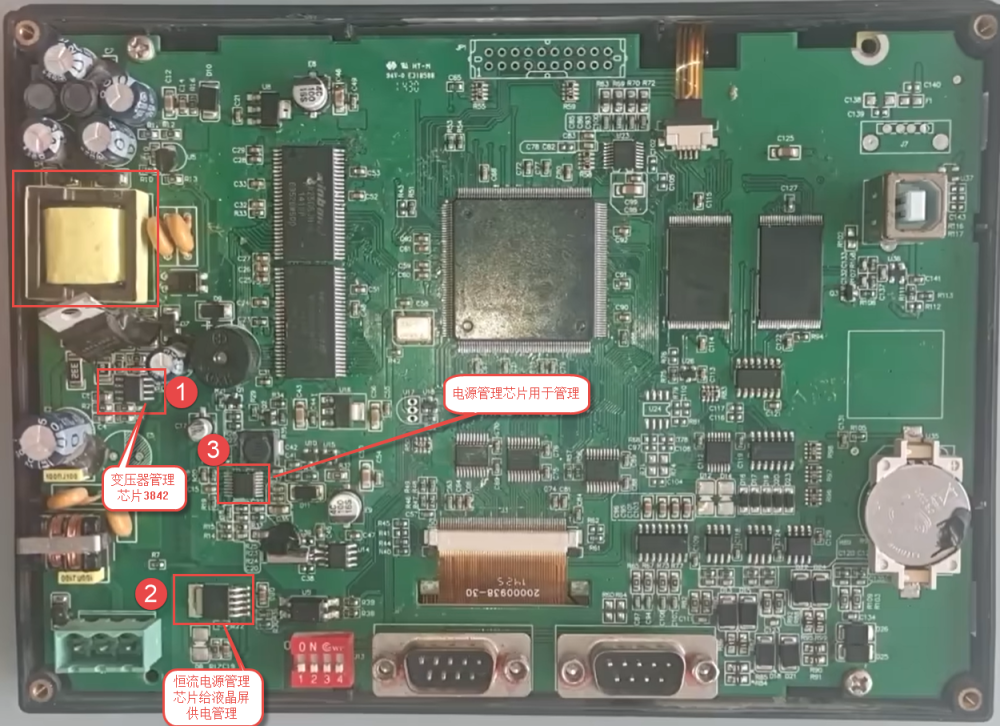

- 3号管理芯片是由变压器生成的5V电压，再通过这个芯片生成，VGL、VGH、和主电给液晶屏供电，液晶屏是有许多的相素点构成，每个相素点相当于一个MOS管，要产生VGL【负电压用于快速关断MOS管】、VGH【电压用于快速打开MOS管】这两个电压就直接通过排线接到屏上了；
- 生成1.8V给晶振供电就进入CPU了

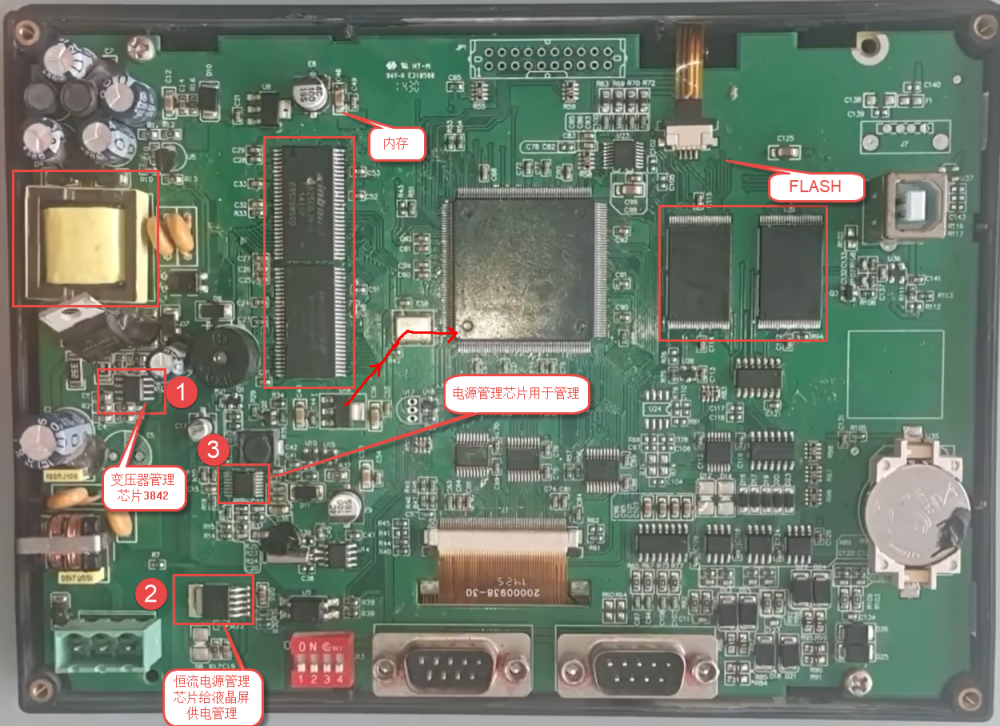

- 内存就是RAM断电丢失数据，如果损坏可以直接更换同型号的；
- FLASH内是有程序的，损坏需要读取里面的程序才可以更换；
- 纽扣电池也是一路供电电路，它可以给DS1302时钟芯片供电；当外部的主供电电压如果大于纽扣电池的电压就切换到外部来供电，如果没有外部供电就切换到纽扣电池来供电是由DS1302芯片来管理的。
