S7-PLCSIM Advanced V4.0的应用

S7-PLCSIM Advanced V4.0它是针对西门子1500系列的PLC的仿真软件；确保虚拟网卡开启，支持S7,TCP/IP.MODBUSTCP,OPCUA等通讯；它比较小巧，支持通讯功能。

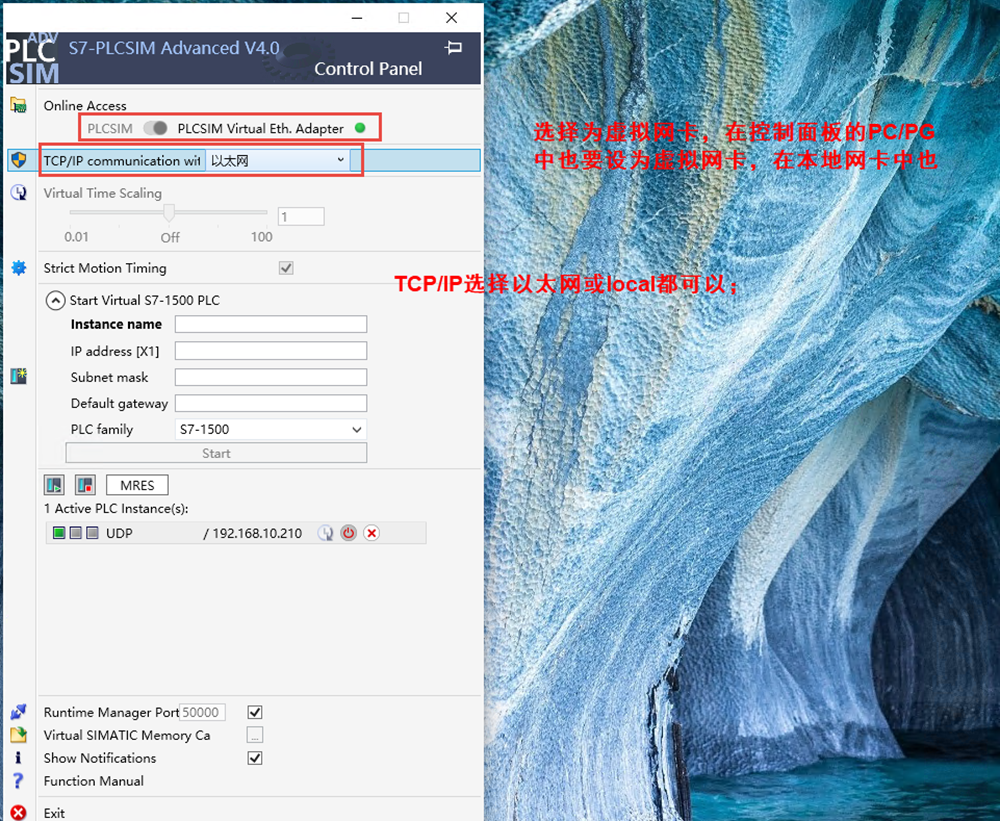

• 选择为虚拟网卡，
• 在控制面板的PC/PG中也要设为虚拟网卡
• 在本地网卡中也要选为虚拟网卡
• TCP/IP选择以太网或local都可以

组态PLC时勾选"连接机制"；

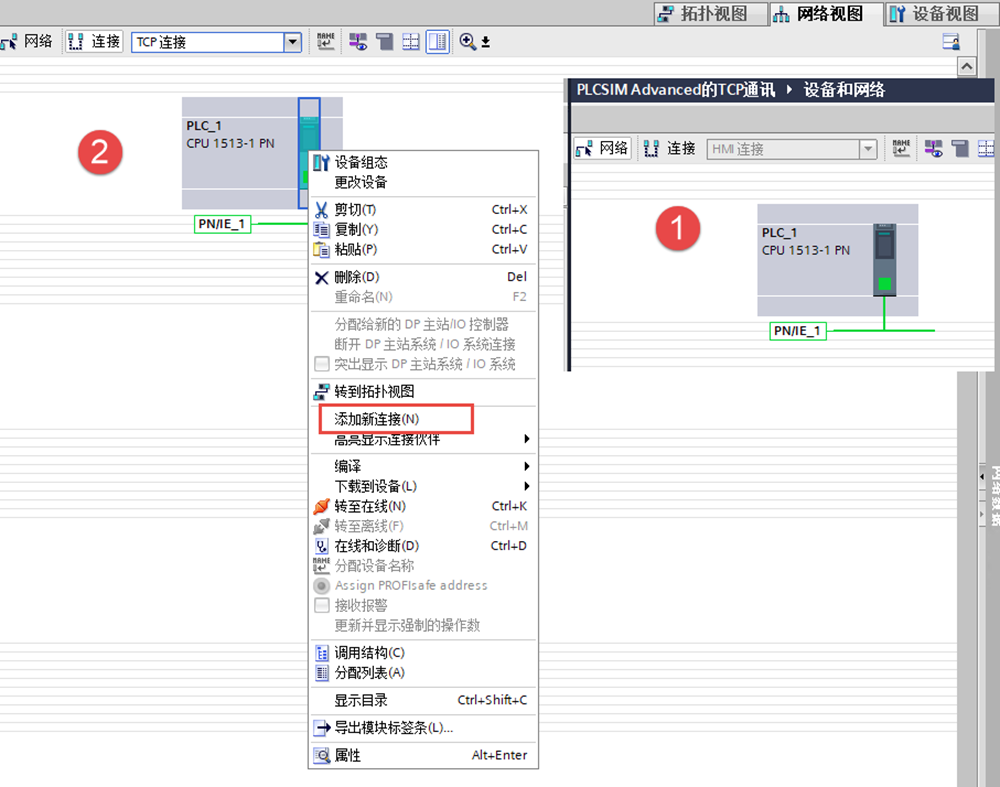

在网络视图中添加一个连接，然后选中TCP再进行连接；

在组态PLC时，由于电脑中的软件作为服务端，所以此处的地址是本地网卡中的虚拟网卡；伙伴中的未指定就是做为服务端。

在本地网卡中的虚拟网卡地址；

在项目中的保护中要勾选"支持在块编译过程中进行仿真"；

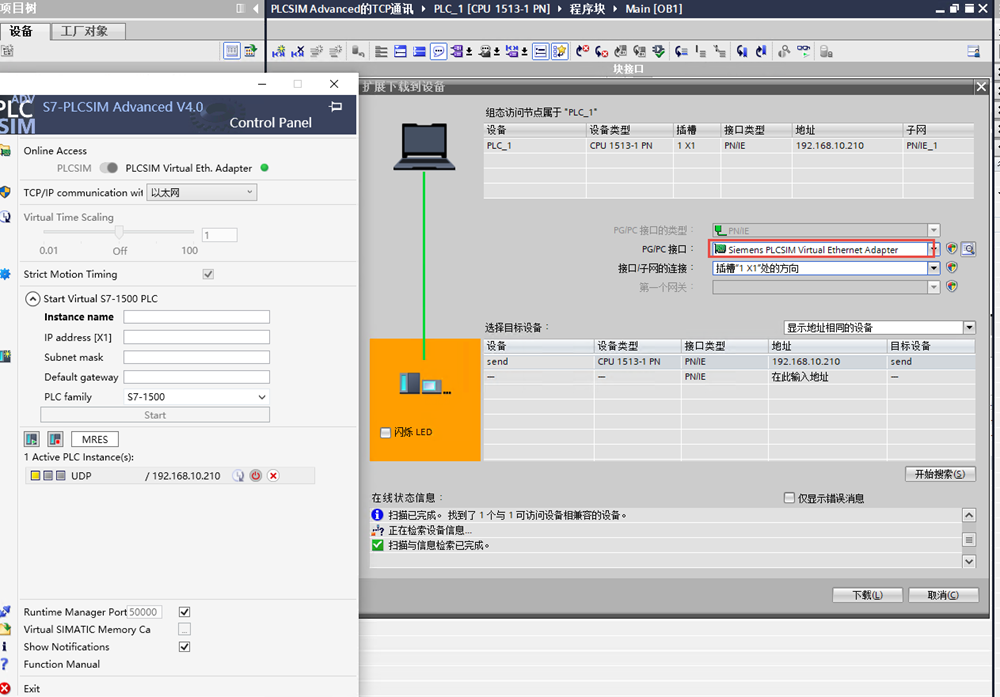

选择虚拟网卡进行下载；

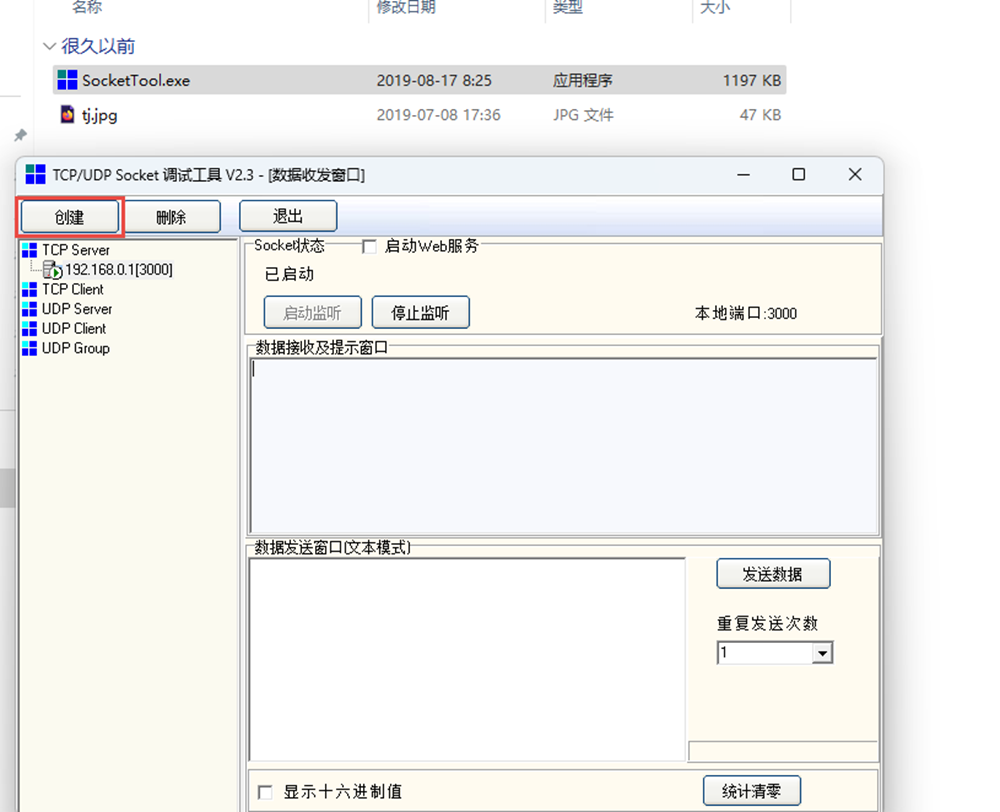

在电脑中下载一个UDP/TCP调试工具，并创建一个TCPSERVER，只需要填写3000端口就可以了。

使用TCP调试工具总是通讯不上，更换工具后就可以了。
