气动电磁阀和气缸的工作原理
简单介绍
电磁阀：是用电磁控制的工业设备，是用来控制流体的自动化基础元件，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其它的参数。
它分为常开型和常闭型，在现场常闭型用的较多；
- 常闭型：电磁阀在不通电的情况下，如果这个管道接口是断开的，称之为常闭型。
- 常开型：电磁阀在不通电的情况下，如果这个管道接口是直通的，称之为常开型。
何时用常开型的何时用常闭型的
如由管道A向B流动，一直流了23个小时，这个电磁阀持续通电23小时，断电1个小时休息；此时应选常开型的电磁阀，因为在不通电情况下就是通的，只有休息的那1个小是通电的；
电磁阀的几位几通
- 几位就是有几个小方框
- 几通就是有几个气源孔，如下图中所示的都是5个气源孔；
- 单电控和双电控指的是有几个控制线圈，如第一幅图是单电控，基它两个是双电控；

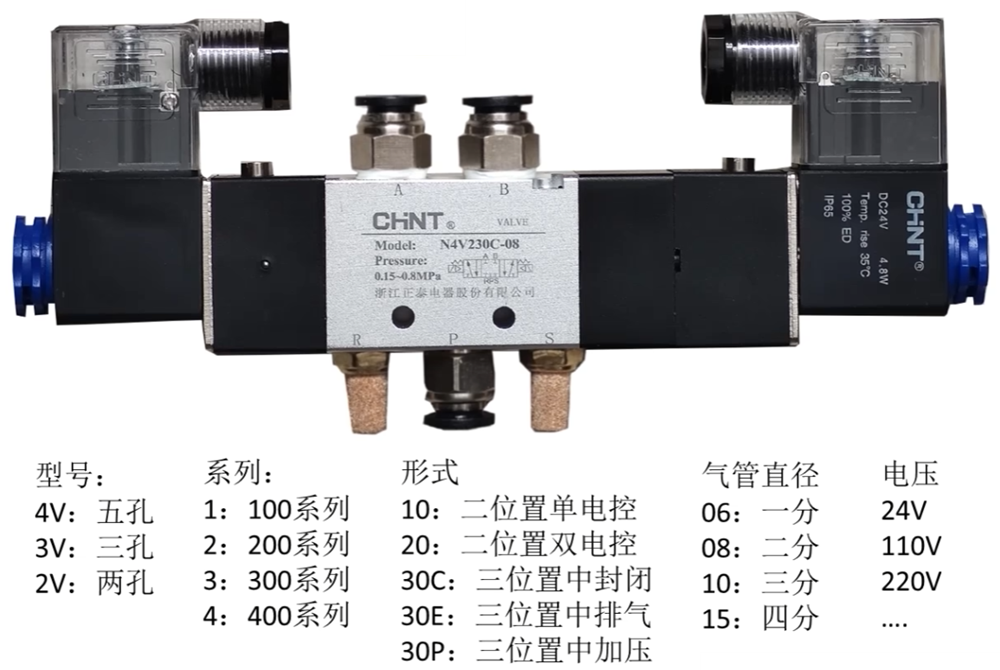

电磁阀的型号示意，它有什么含义；

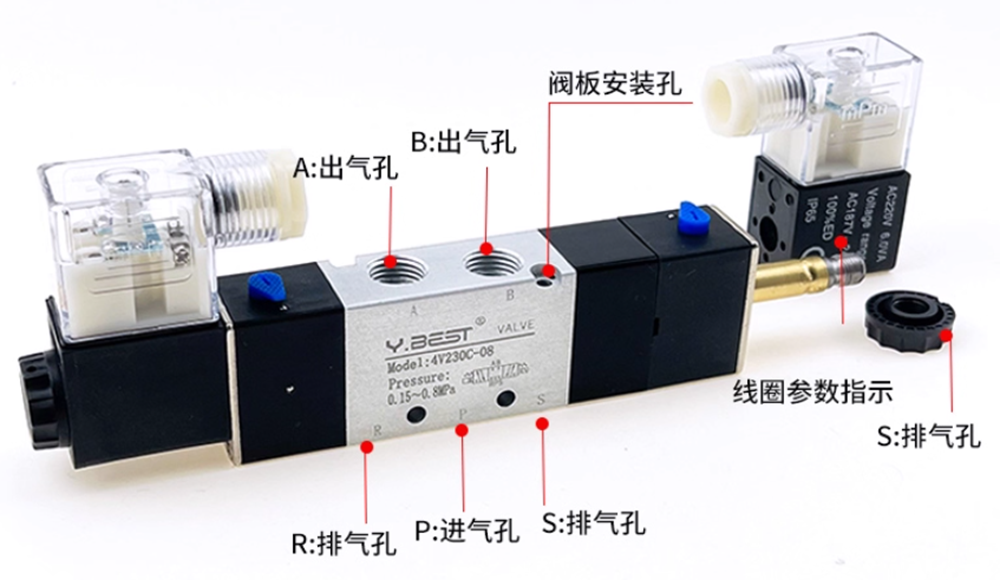

电磁阀的管径，电压，系列等含义，电磁阀的测试按钮，就是在电磁阀不方便通电的情况下，按一下内部的阀心就动了。得有气的情况下按才有效。

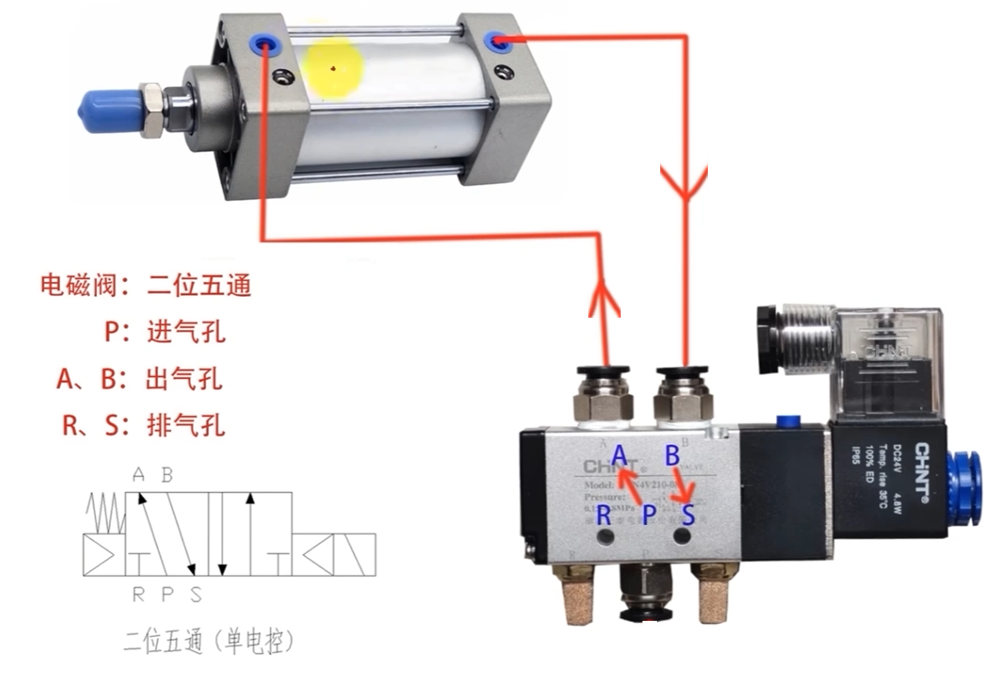

电磁阀与气缸连接示意图，由进气孔P向A到气缸，此时气缸的轴是不会出来的，由B—->S排出来；螺丝调节逆时针调是伸缩时会加快；同理顺时针拧伸缩会减慢；

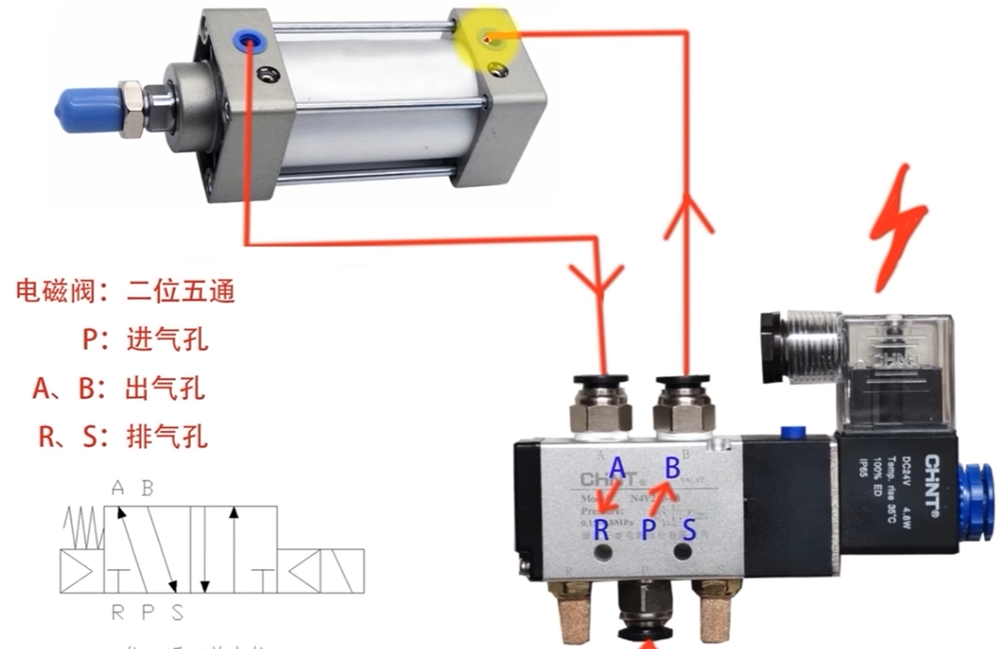

电磁阀与气缸连接示意图，由进气孔P向B到气缸，此时气缸的轴伸出来，气缸再排出到A—>R排出来；

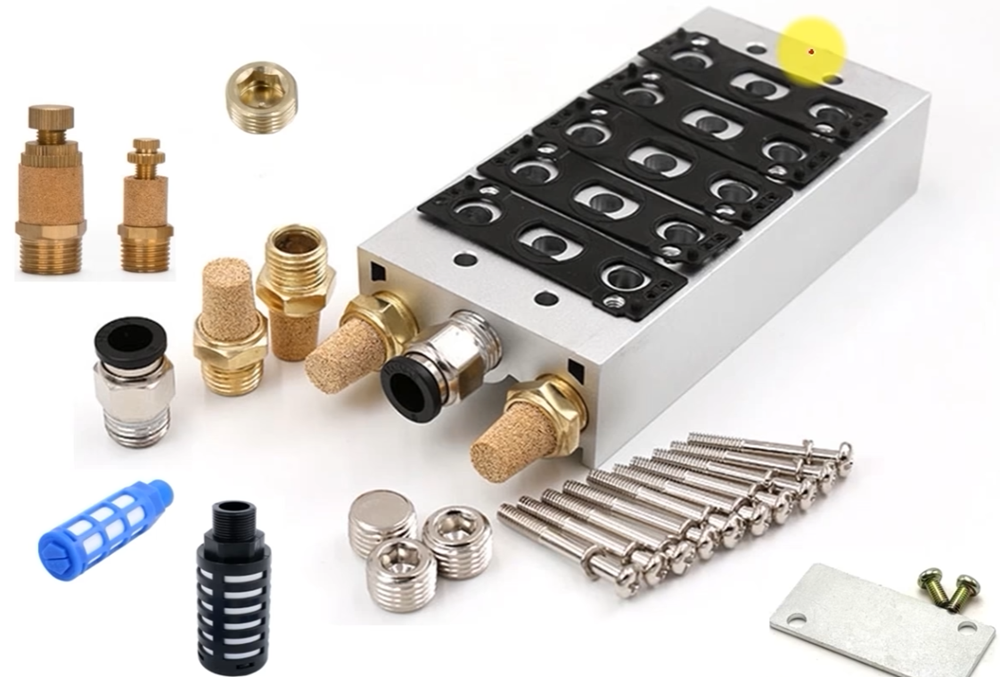

在汇流板上可以接多个电磁阀，它主要由消音器、堵头、

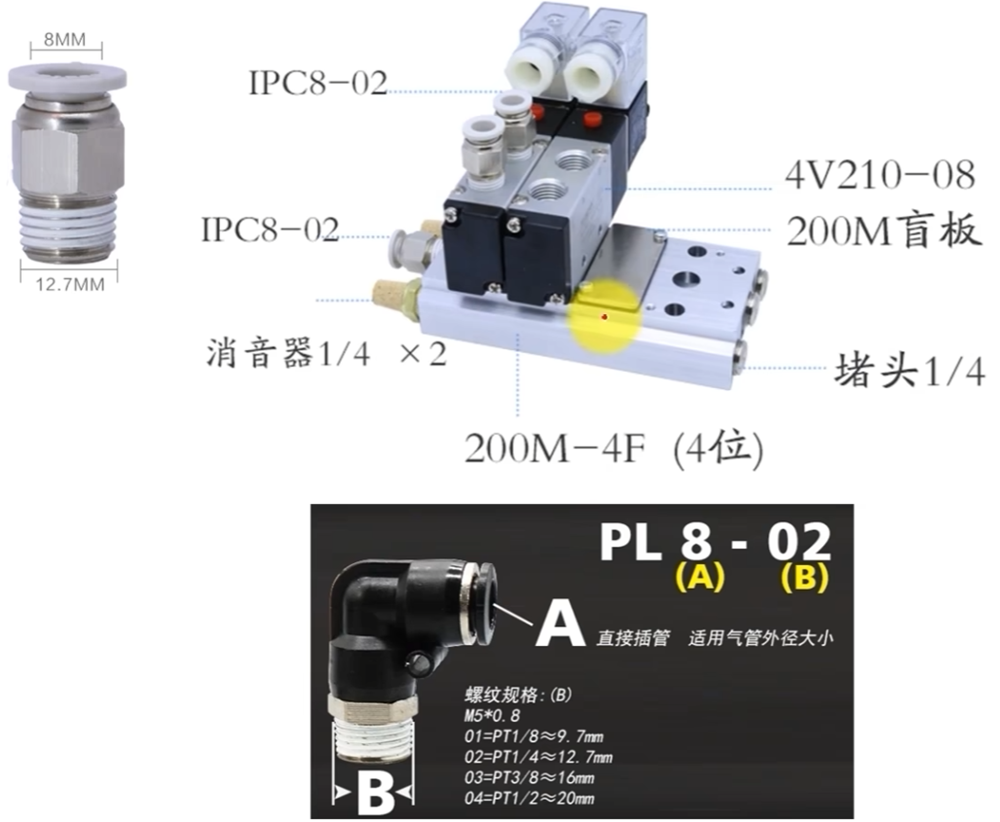

汇流板上安装上电源阀以后的效果，如下图所示，气管如果安装的话直接硬插进去就行了，如果要是拔出来的话，将下图中标有8MM的这个罗圈往下按就拔出来了。下图是四路的汇流板可以接4个电磁阀，也就可以接4个气缸；PLC就需要4个Q点来控制；

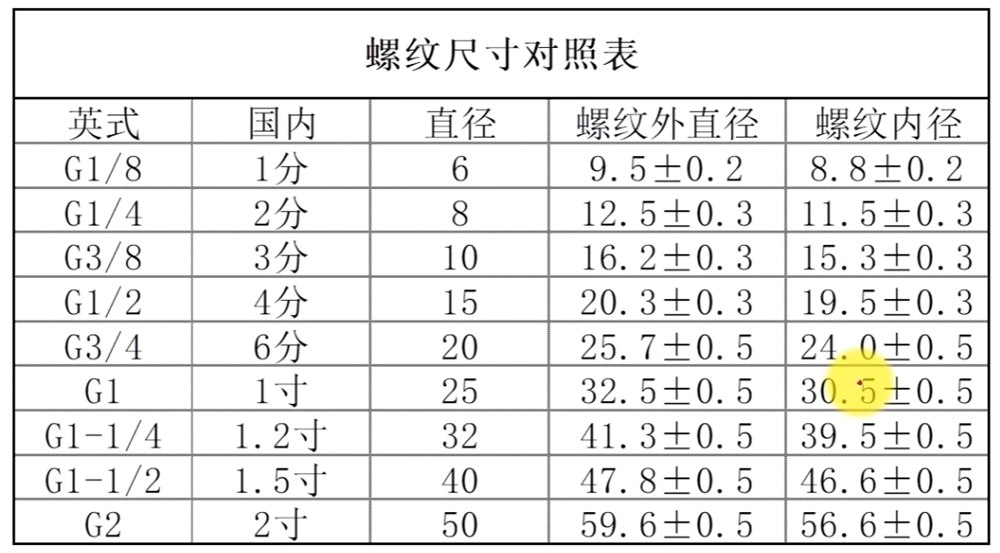

螺纹尺寸对照表， 如：1/4就是2分管；

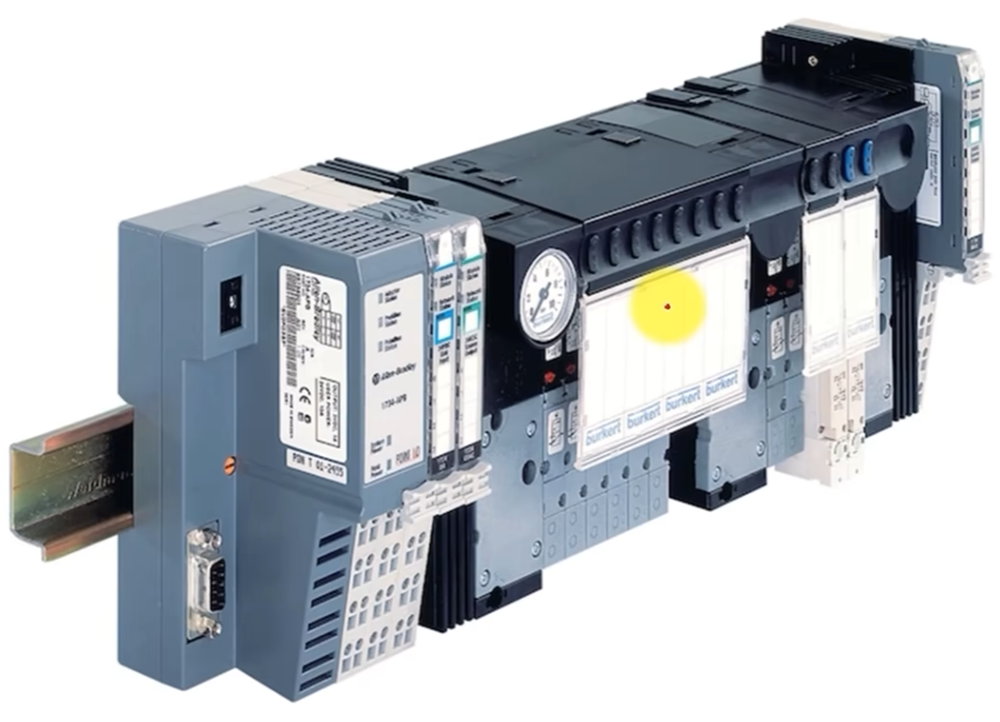

阀岛：汇流板上的每个电磁阀就需要一个Q点来控制，使用阀岛后，可以走通讯来节省Q点；

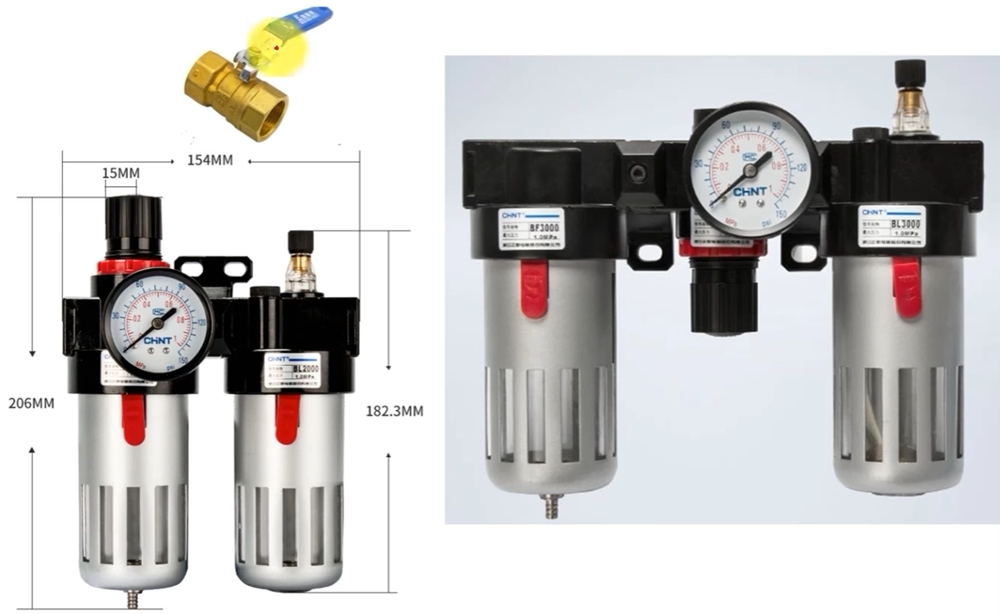

气源的处理部件：油水分离器。
- 过滤由空气压缩机出来这个空气，空气当中由于管道比较长有水份、杂质等。
- 中间部分是减压阀，由于进气压力一般比较大，不一定需要那么大的压力，所以通过减压阀对压力进行调整【只能减小】。
- 最后到达油雾器，由于气缸和电磁阀无时无刻在工作，不停的吸合。就需要给其供油；
