pdf转cad文件的方法

方法一

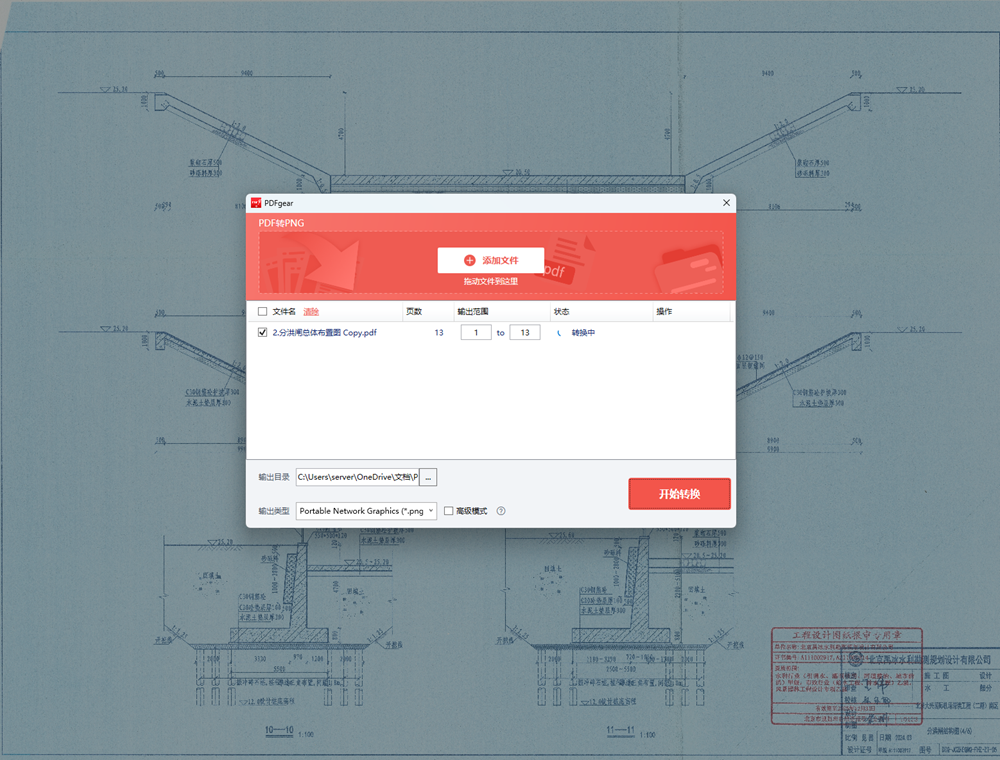

将扫描的pdf文件转成png或jpg的图片格式；

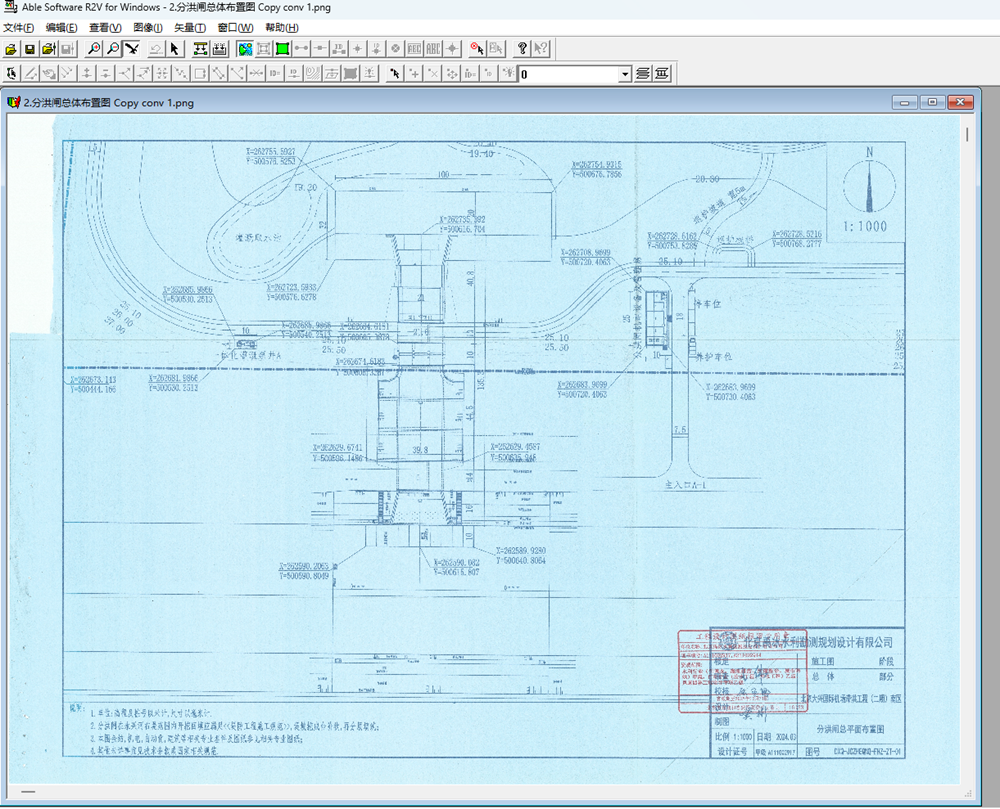

下载并安装able software r2v for windows程序，打开转换好的png图片文件；

点击工具栏的图像———转换——-灰度–>24位RGB

点击工具栏的图像———转换——-24位RGB–>灰度

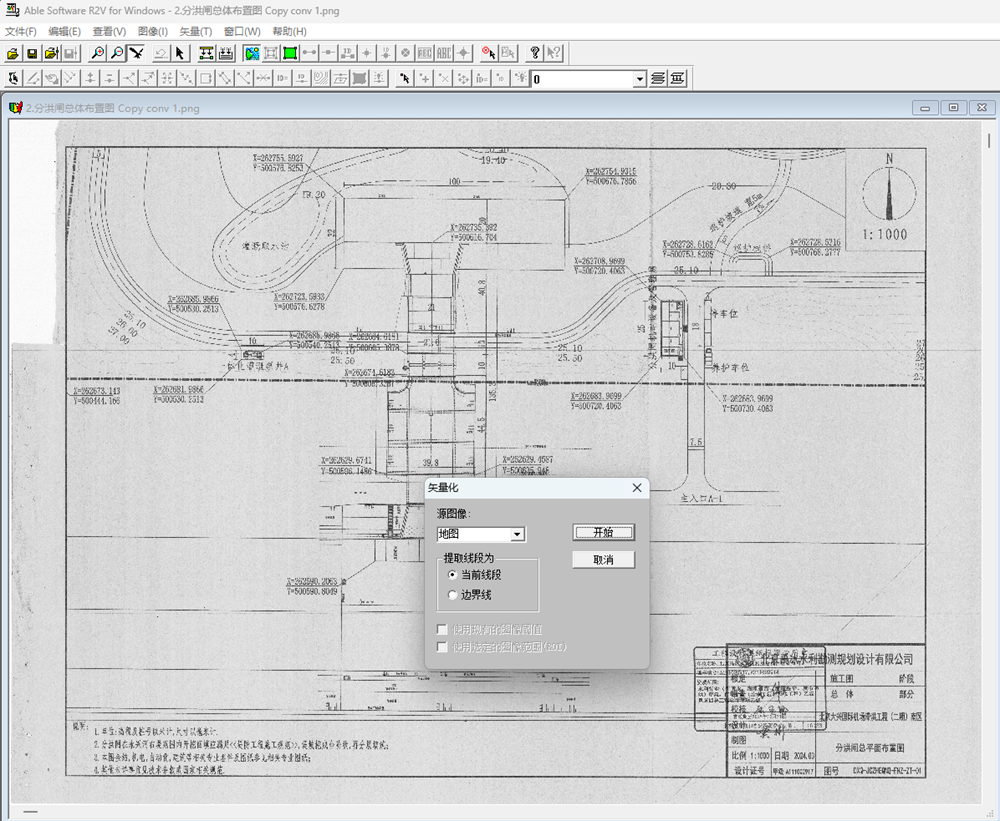

点击工具栏的矢量———自动矢量化，并点击开始就可以进行转换了。

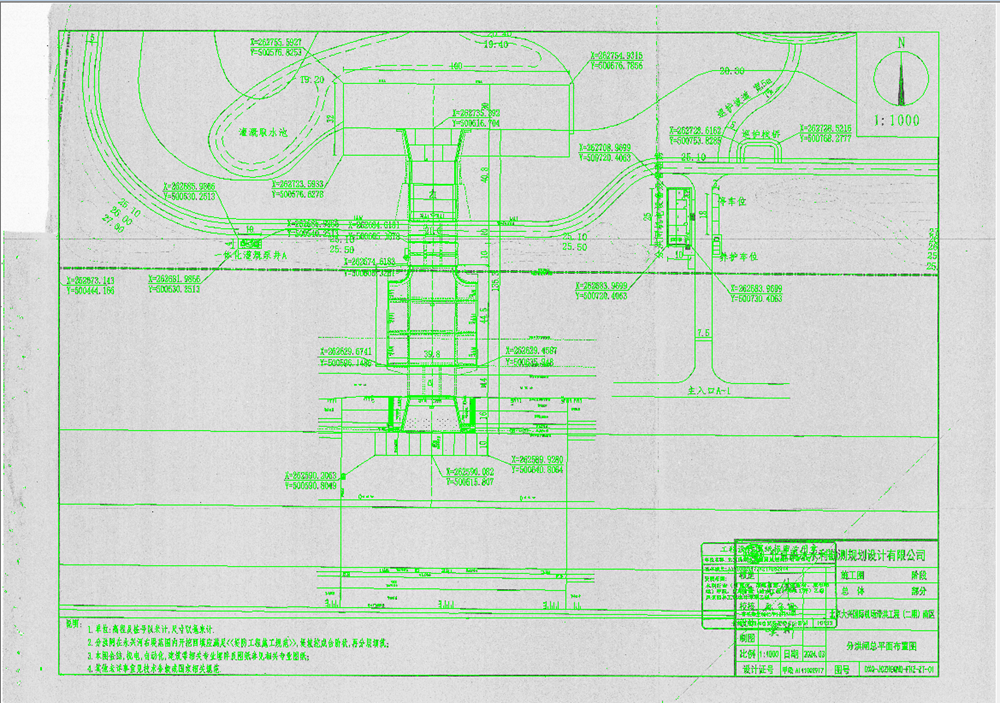

绿色的是转换后的描线

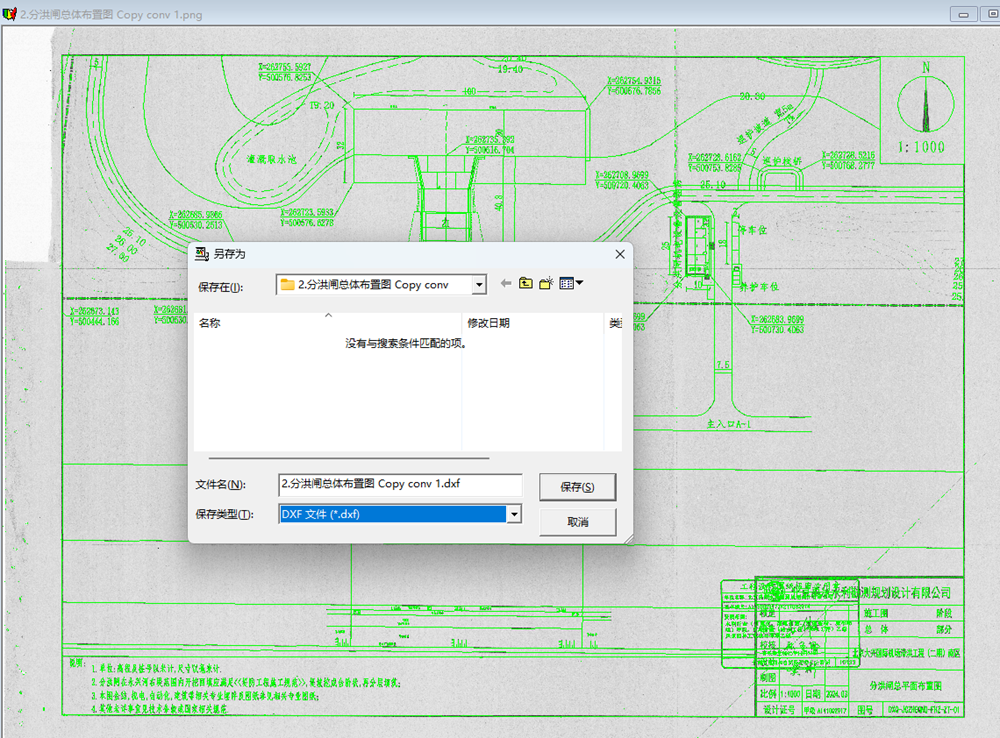

在工作图纸上右击另存为即可。保存为dxf格式的文件；

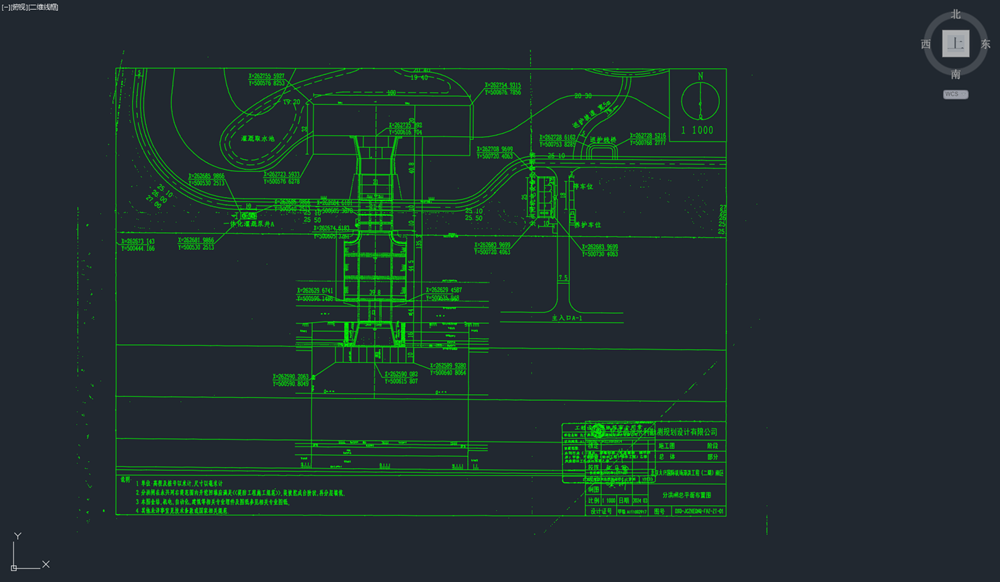

在autocad中点击打开，选择dxf格式的文件，找到转换后的dxf文件打开；

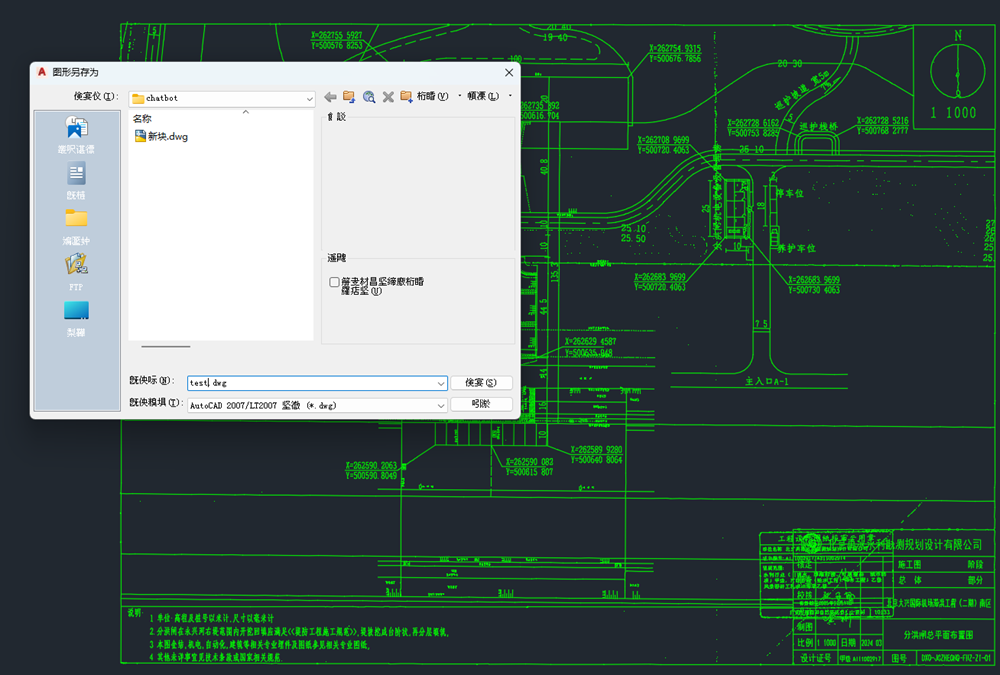

将转换后的dxf格式保存为dwg格式的cad图纸即可。

方法二

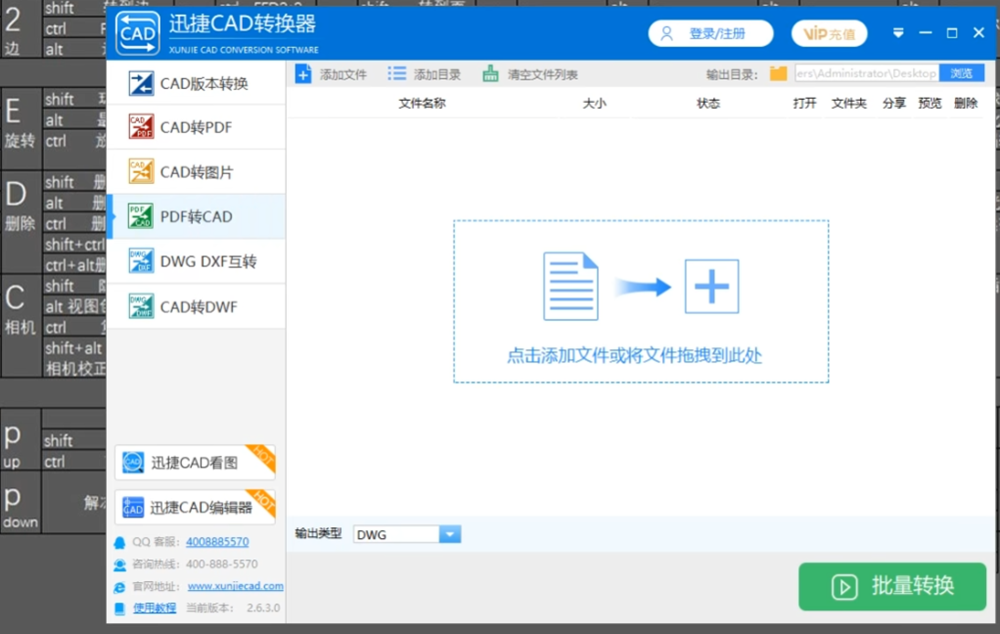

可以使用迅捷CAD转换器进行转换，这样就可以直接打开了；

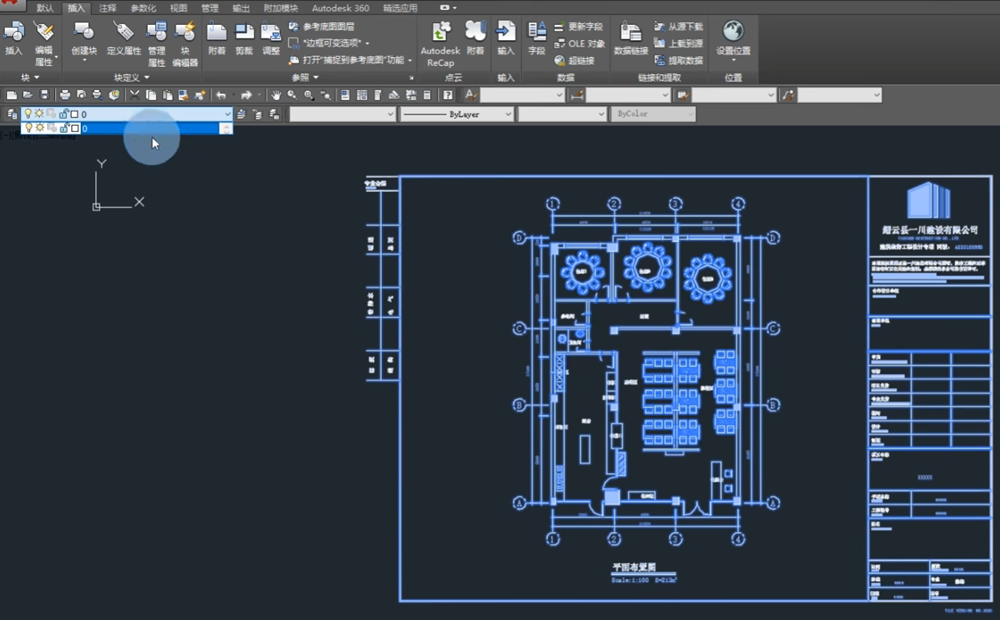

因为是从pdf转换过来的，所以只有一个图层，任何的颜色、线性、线宽等它都是没有的，它所有的特性都已经丢失了。

它现在的元件信息，填充、标注、文字等都是散的；首先把它的比例给调整过来。

用di命令测量距离为40与标注的4000相差100倍；选中全图——-输入sc——选择基点——100—-回车；

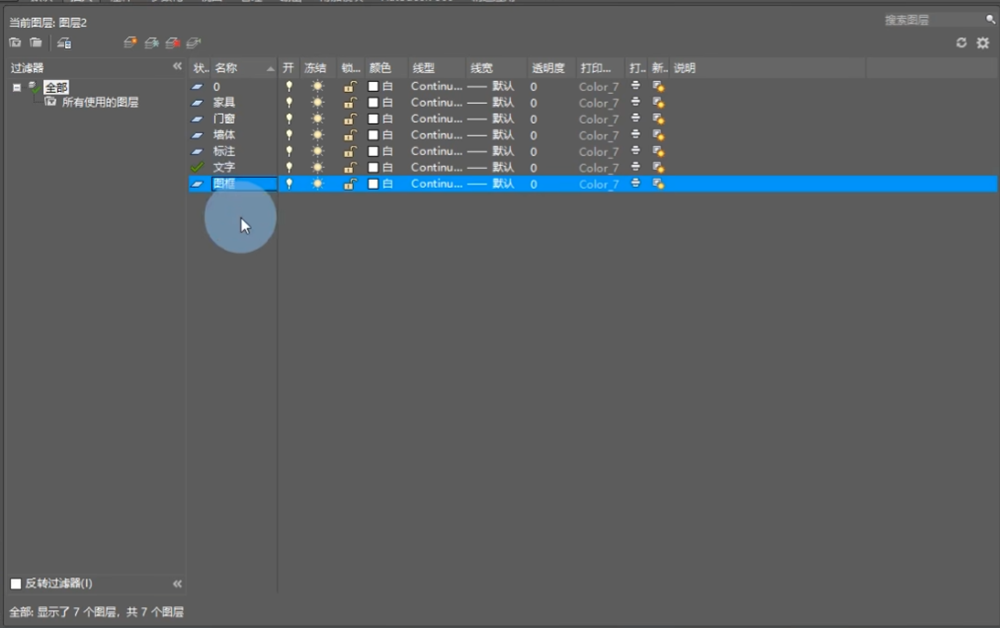

可以在图层管理中新建一些图层，这样分别选中不同的图形，再指定到不同的图层中去；

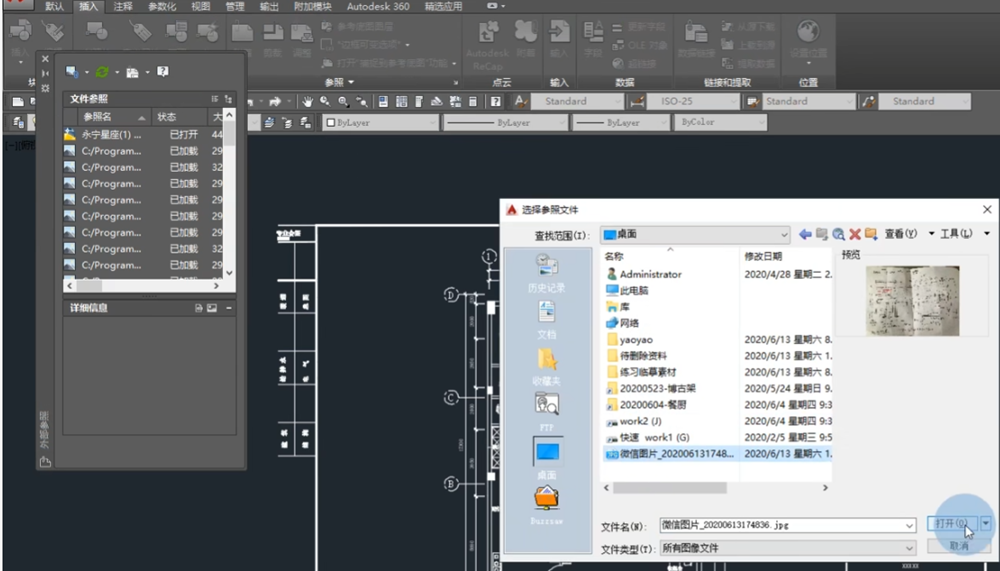

插入——外部参照——-在弹窗的左上角"附着新图"，把需要描的图导入进来；

根据导入进来的图的标注，画一条线进行比较，在命令行中输入sc比例，使画的线长度与导入进来的图上的标注一样长时就行了；【先缩放到一个合适的比例以后再进行描图】

方法三

可以将图片导出为线稿的形式在cad中展示，例如将这个图片转成CAD的形式来展示，

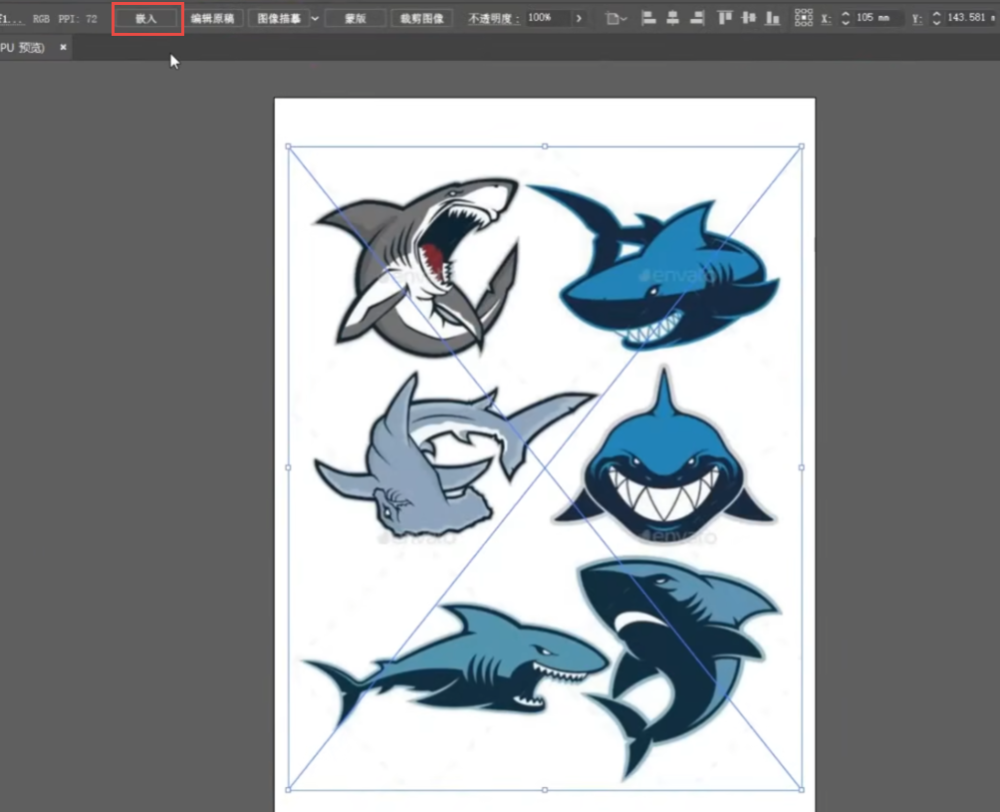

打开电脑中的Ai软件[Adobe Illustrator]——-新建一个文档，将上面的测试图片拖进来。丢进来以后要点击工具栏的"嵌入"。

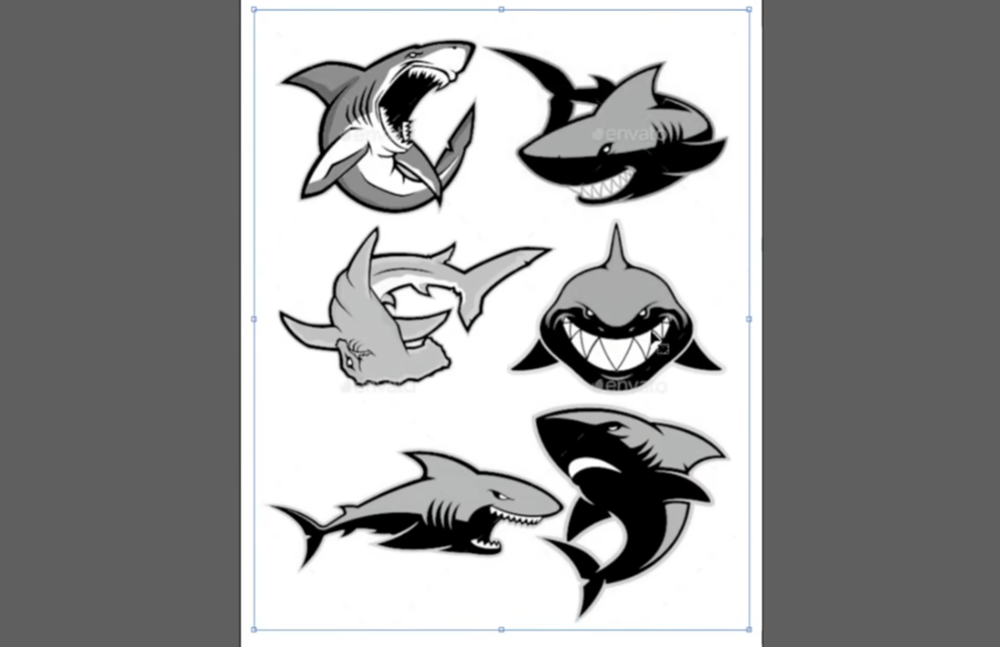

编辑—-编辑颜色——转为灰度【这一步是去彩色】

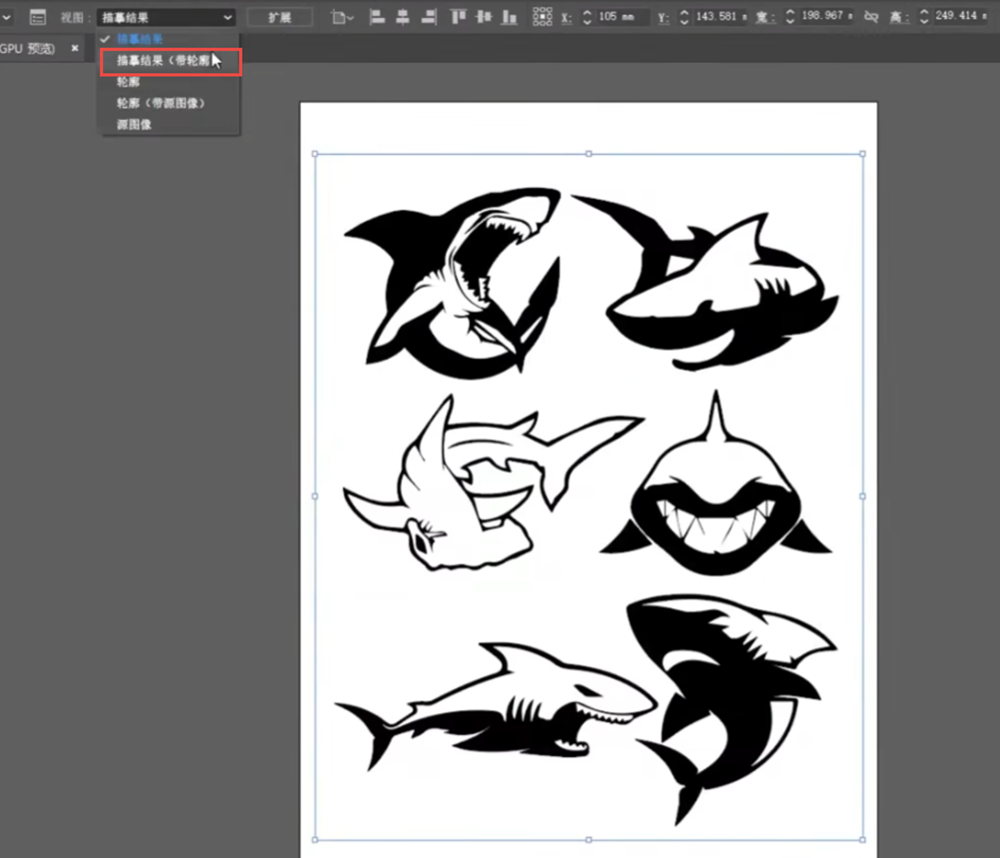

在工具栏上有个"图像描摹"按钮，点过以后会计算一段时间，根据图像的复杂程度；然后在描摹结果-点（带轮廓）

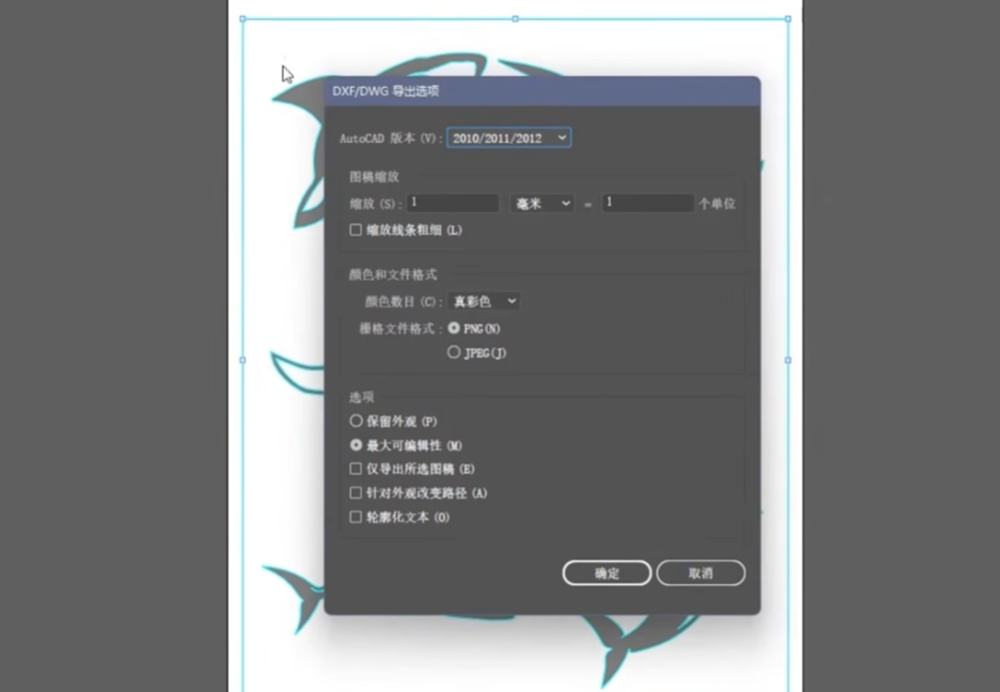

文析——导出——导出类型(*,DWG)

导出选项低于现有CAD版本，保存的版本一定要低于电脑上现有安装的CAD版本；

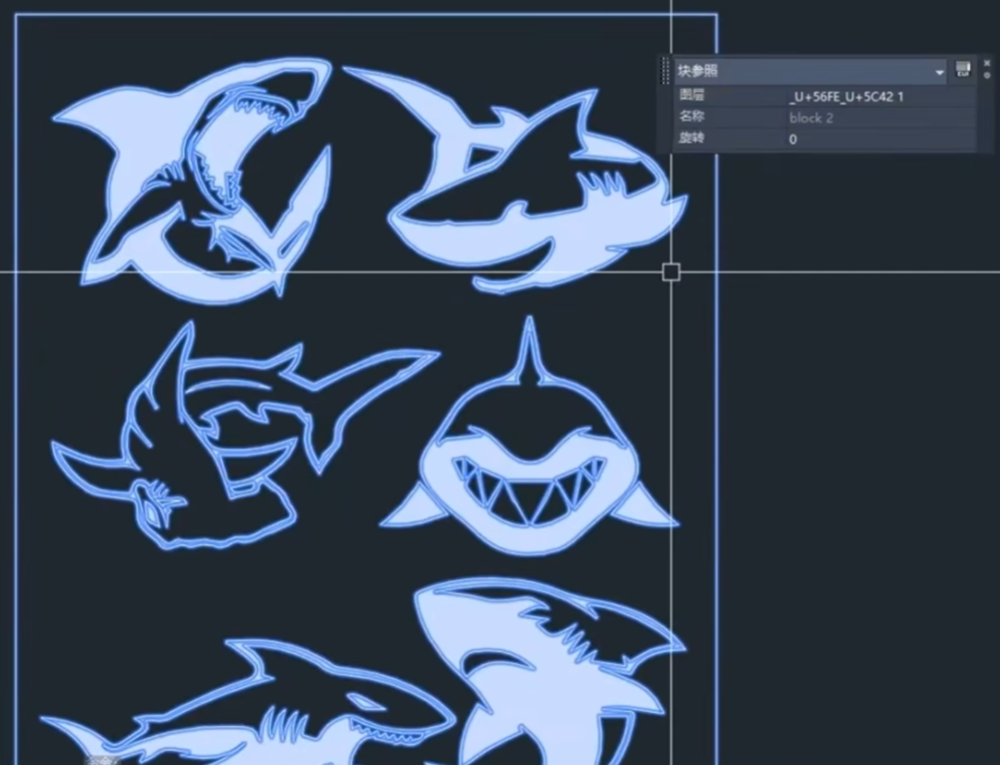

进入CAD后，可以发现这是一个块参考，是有填充的。此进可以选中这个块，输入x炸开

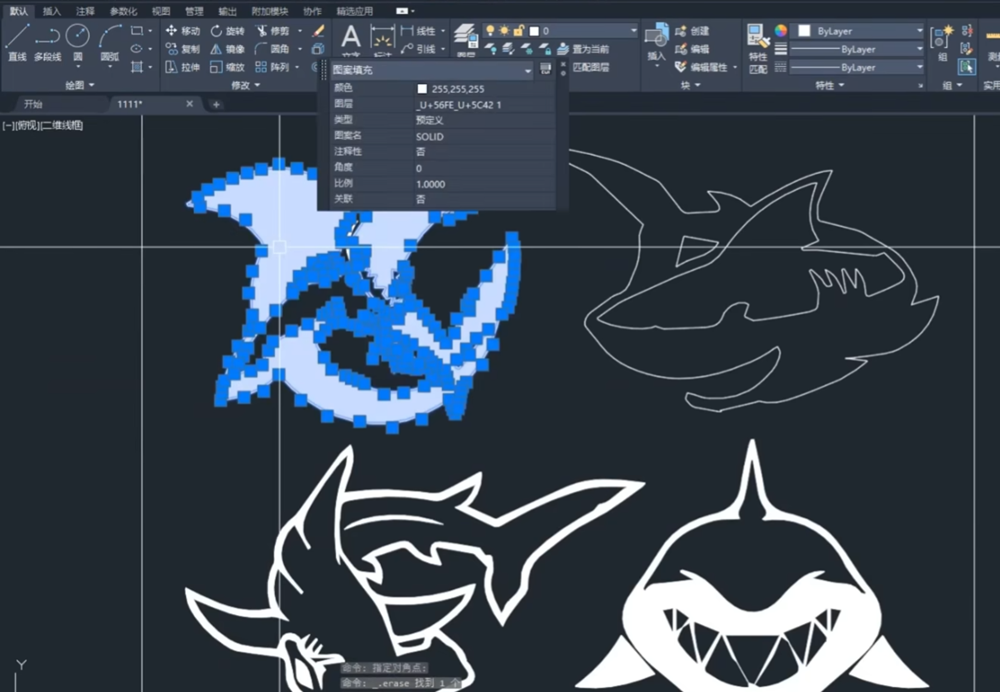

选中填充删掉，得到线条
