AI画各种图及PLC编程
利用AI生成的Typora画的工作原理流程图。
提示词：请用mermaid或Typora形式表示，画个流程图，这样就会画出流程图来。将生成的代码在https://mermaid.live中解释；或者是Typora中解析；如果是对文档类进行处理，如生成docx文档，一般可以生成html格式，因为这种格式可以有很多样式上的选择，然后下载并勾选背景颜色进行打印成PDF即可。
常见的思维导图有以下八种
圆圈图Circle Map 气泡图Bubble Map 双重气泡图Double Bubble Map 树状图Tree Map 括号图Brace Map 流程图Flow Map 多重流程图Multi-Flow Map 桥状图Bridge Map
DeepSeek+Xmind:生成思维导图
使用步骤：
1.使用DeepSeek生成文件，并让其返回“xmind支持的markdown格式”
2.复制返回的文本，保存成后缀为.md的文件，并且是UTF-8的类型
3.打开Xmind,点击"文件->导入"，选择上一步的md文件，即可
4.可以在Xmind软件中进行编辑修改
让AI学习一些程序后再让其写程序
- 让AI什么事情；
- 让AI怎么做事情，把要实现的动作过程精准的表达给AI;
AI学习过后给一个控制需求，看能写出怎样的一个程序。

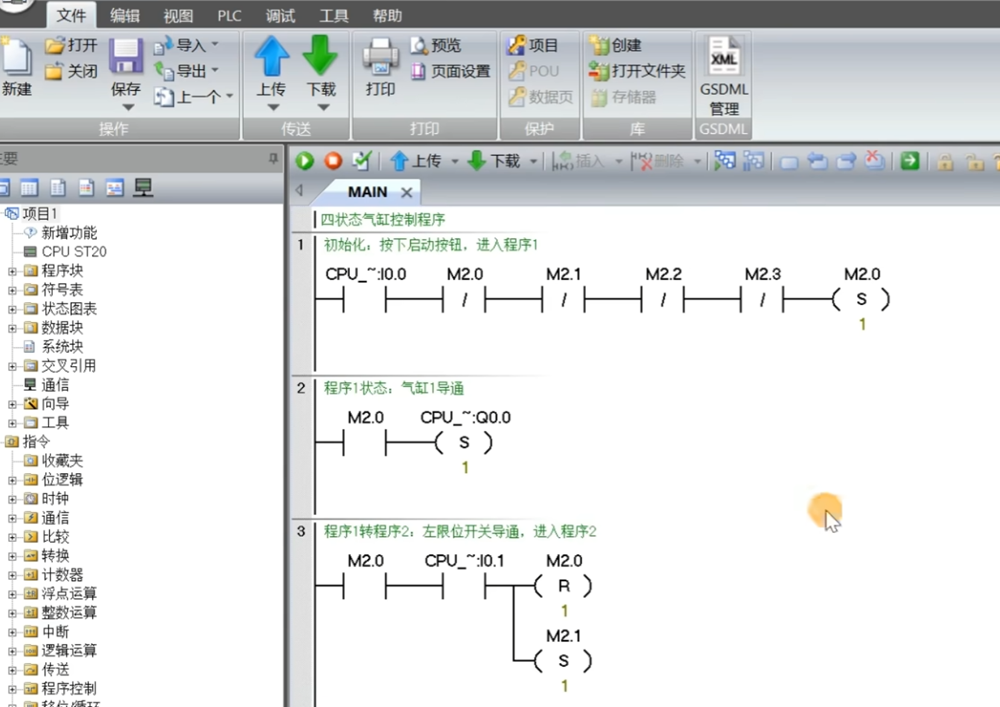

控制过程：
初始状态：按下启动按钮，进入程序1
程序1：气缸 1导通，之后，左限位开关ON，进入程序2
程序2：气缸2导通，之后，下限位开关ON，进入程序3
程序3：气缸2断开，之后，上限位开关ON，进入程序4
程序 4：气缸 1断开，之后，右限位开关 ON，进入程序1

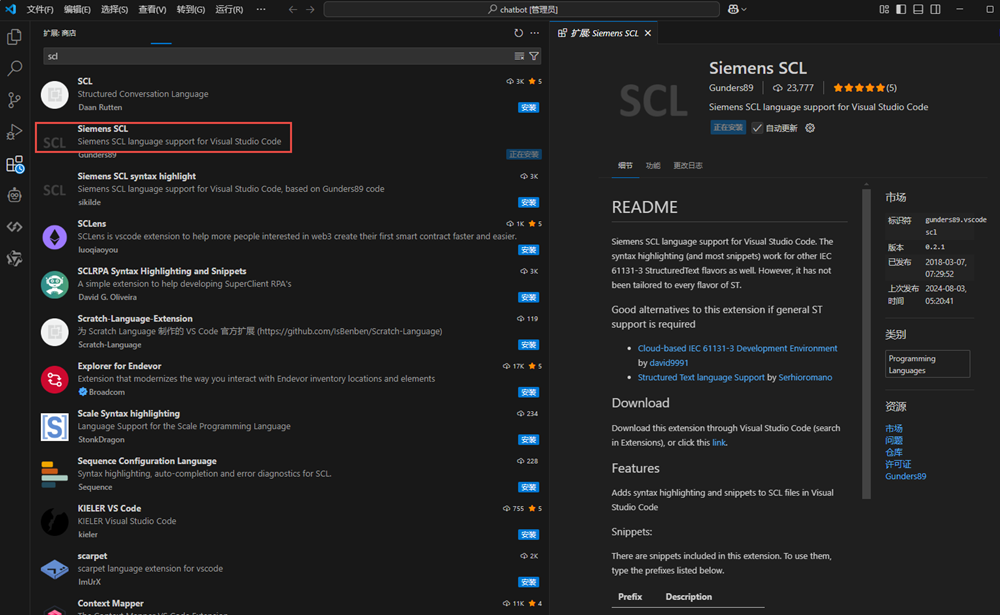

在VScoder中安装SCL插件
再安装MarsCode插件可以
irm https://raw.githubusercontent.com/yuaotian/go-cursor-help/master/scripts/install.ps1 | iex
不管以哪种语言编写都得新建一个新的窗口并让AI先训练一下，如：熟悉200SMART系统编程规则；

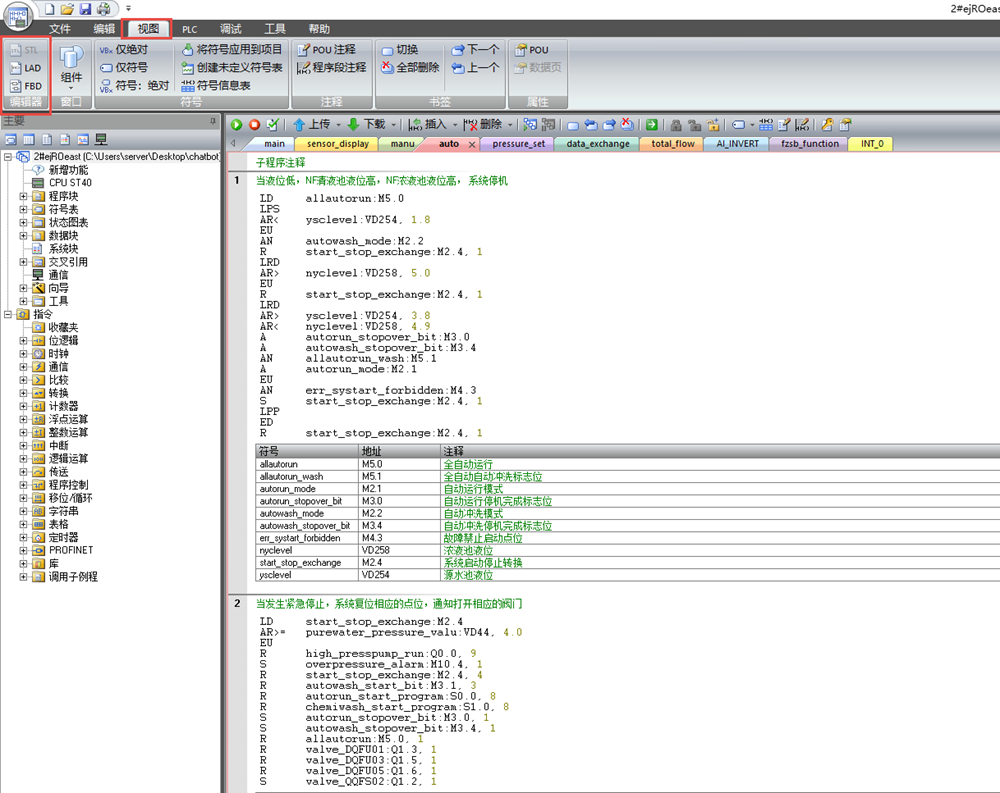

在cursor中输入让其以指令语句的方式；在Samrt中可以进行LAD和STL的转换；

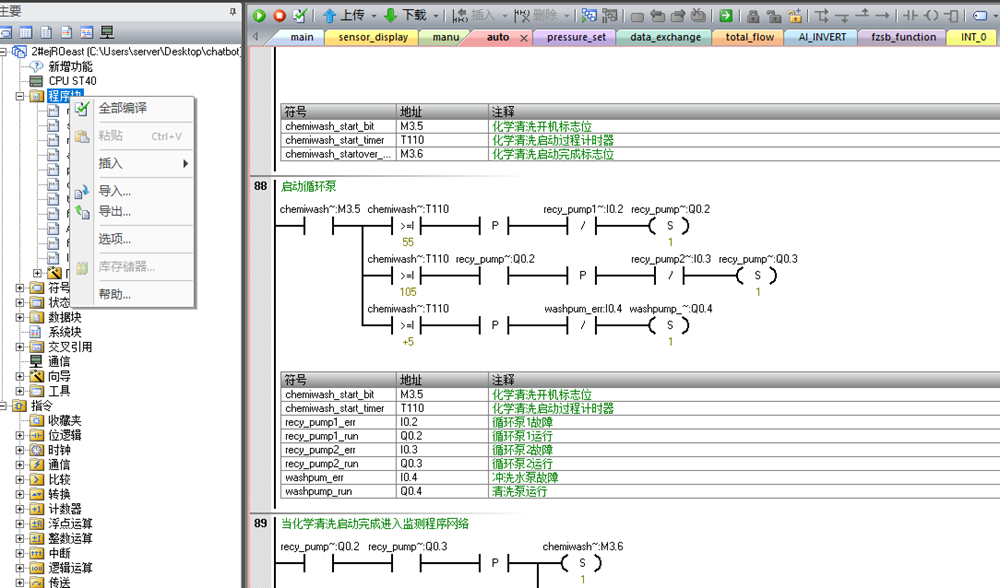

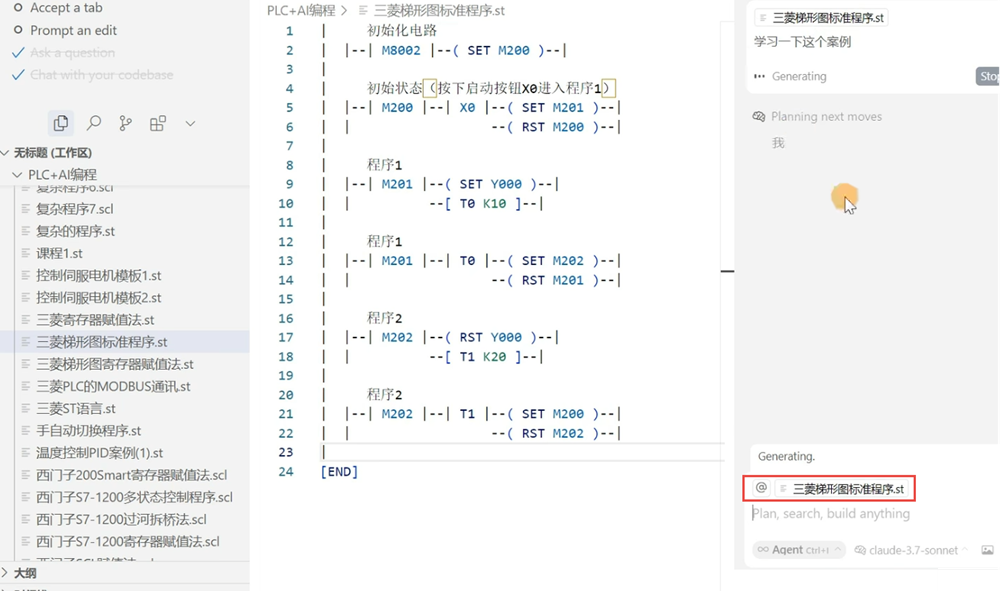

可以将源程序导出为awl格式，然后再用记事本打开另存为UTF-16LE格式的txt文件，vscode的GitHub Copilot插件或者Cursor软件来学习这个txt文件。然后再提问或训练；

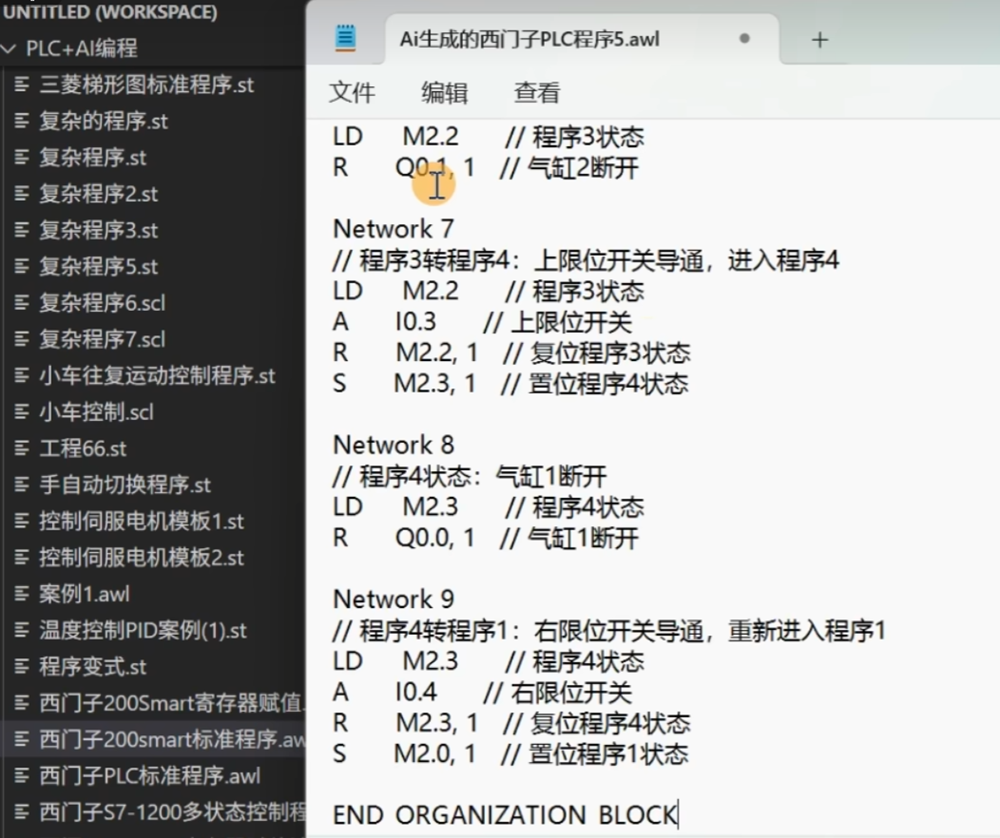

将AI生成的语句表粘贴到记事本中并保存为awl格式；
打开Micro/WIN SMART软件，文件—–导入——将上一步的awl格式的文件导入；这样程序就直接生成了。

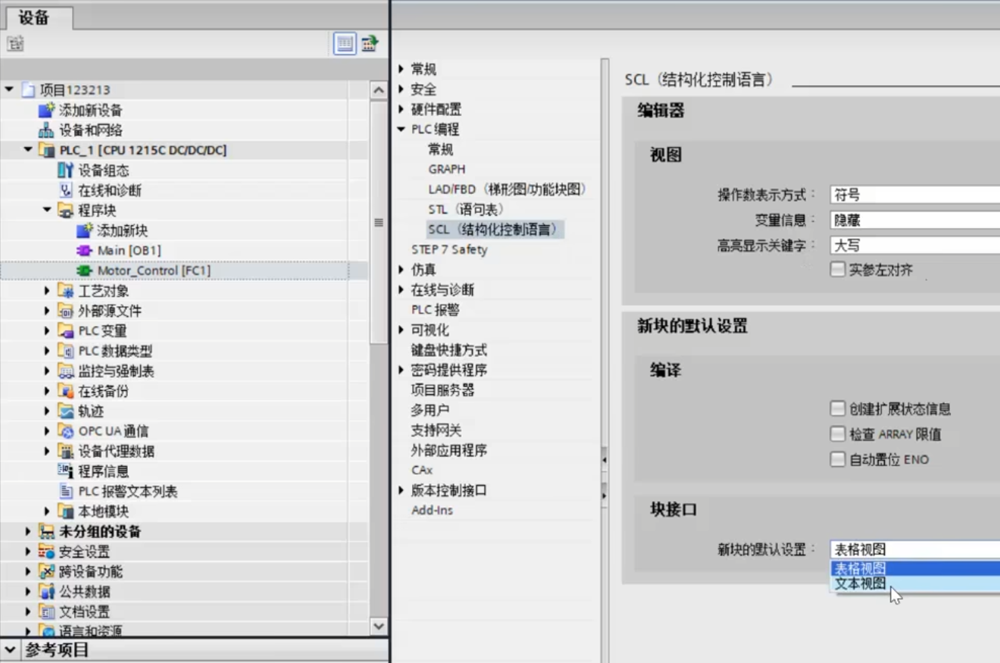

如果是博途软件可以让AI先训练规则再写程序，如果写的是SCL程序，此时可以在博途软件中将表格视图改为文本视图，这样直接粘贴过来就可以使用了；选项—–设置—-PLC编程——-SCL(结构化控制语言)—–块接口将默认的表格视图改为文本视图；此时再新建SCL功能块就是文本视图模式了。这是全局有效的；

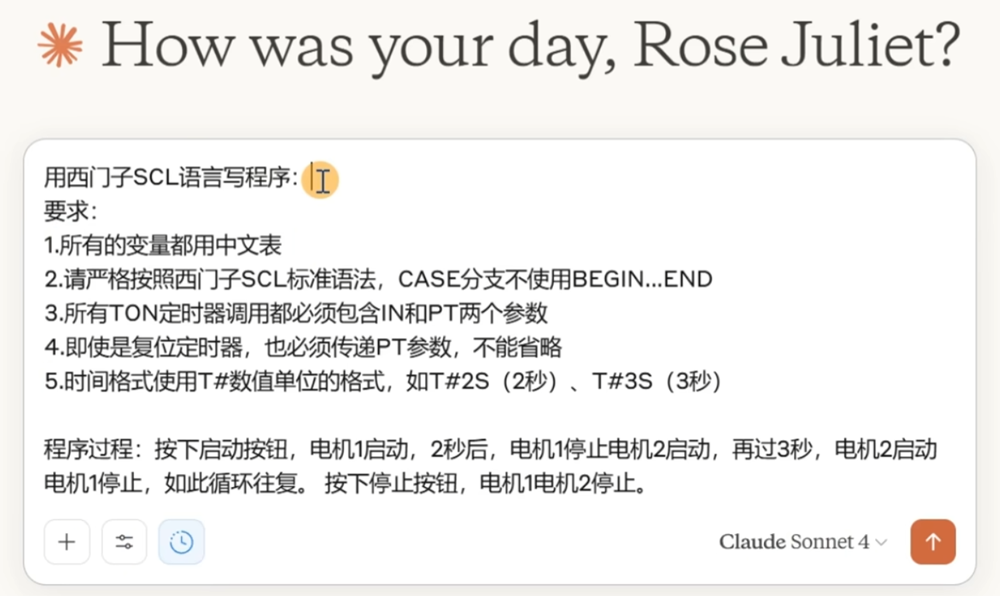

可以打开claude软件，如:
用西门子SCL语言写程序 要求: 1.所有的变量都用中文表 2.请严格按照西门子SCL标准语法，CASE分支不使用BEGIN...END 3.所有TON定时器调用都必须包含IN和PT两个参数 4.即使是复位定时器，也必须传递PT参数，不能省略 5.时间格式使用T#数值单位的格式，如T#2S（2秒）、T#s(3秒）

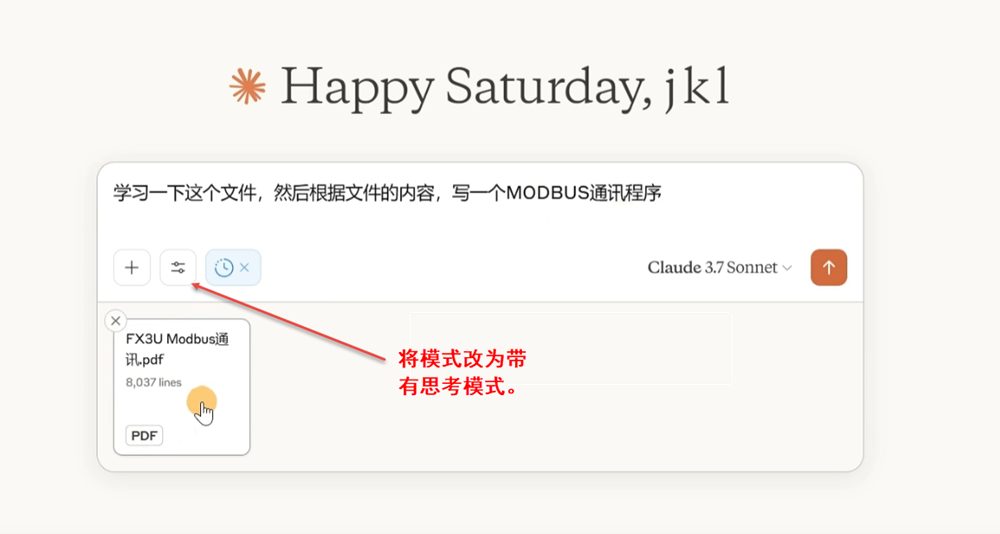

将编程手册或者案例程序给AI学习，将模式改为思考模式，并上传一个手册，让其学习，学习完以后让其写一个Modbus通讯程序。
如何把博途中其它项目中的程序块拷贝到当前项目中？

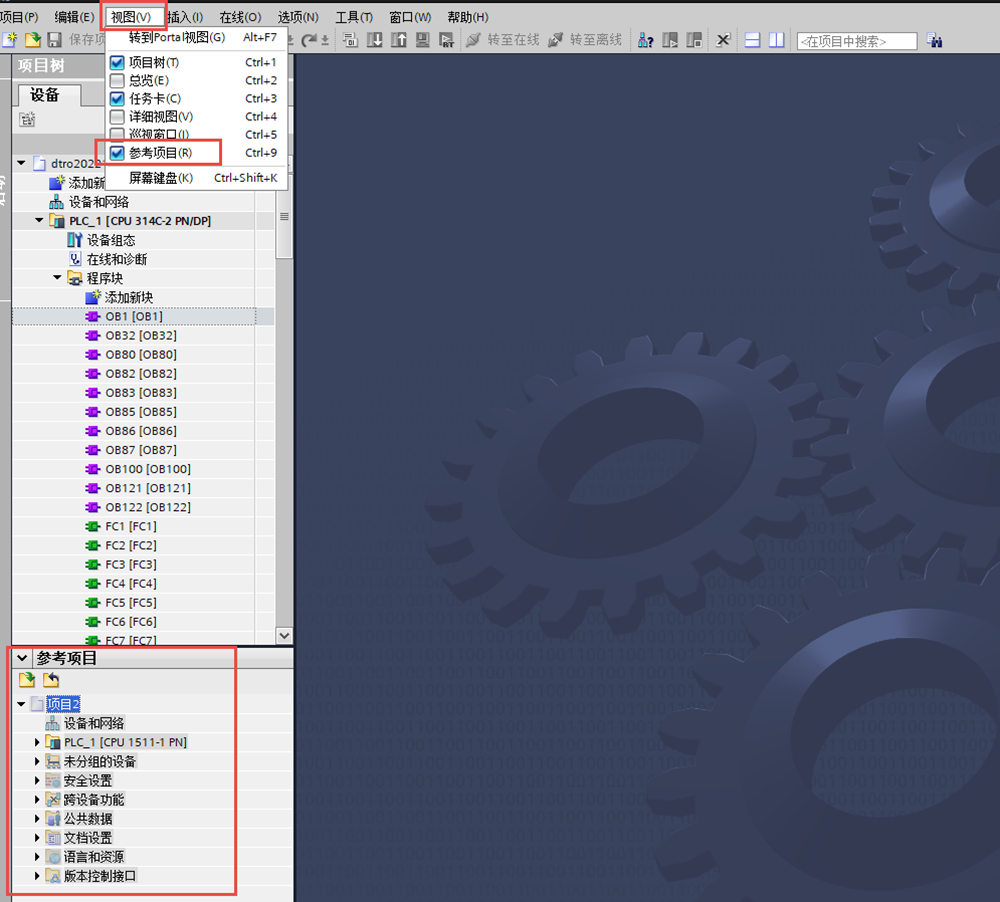

视图—–勾选参考项目——在左侧就会多出一个参考项目栏；此时就可以将曾备份的项目加载进来。此时就会有当前的项目和曾经的程序两个栏，这样就可以灵活的拷贝粘贴了。
博途写的梯形图程序，将图形化的LAD转换为结构化的文本格式，然后将这些文本作为上下文（Context）提供给大型语言模型（LLM），如GPT系列。
方法一：导出为源代码 (AWL/STL) – 最佳选择
AWL (Anweisungsliste) 或 STL (Statement List) 是西门子PLC的一种底层文本指令集，类似于汇编语言。TIA Portal可以将任何LAD或FBD程序块无损地转换为AWL。这种格式保留了所有的逻辑、变量名、网络注释，是AI理解逻辑的完美格式。
实现步骤：
- 打开你的TIA Portal项目，找到你想要转换的LAD程序块（例如一个FC或FB）。
- 在项目树中，右键点击该程序块。
- 选择 “生成源文件” (Generate source from blocks)。
- 在弹出的对话框中，选择一个保存位置，并确保源文件语言选择为 AWL（它通常是默认选项）。给文件取个名字，比如
MyFunctionBlock_Source.awl。 - 点击“生成”。你会得到一个
.awl或.stl结尾的文本文件。
.awl 文件内容示例：
一个简单的“启动-停止”电路的LAD，转换成AWL后可能看起来像这样：
awl复制FUNCTION "MotorControl" : VOID
{ S7_Optimized_Access := 'TRUE' }
VERSION : 0.1
VAR_INPUT
Start_Button : Bool; // 启动按钮
Stop_Button : Bool; // 停止按钮
END_VAR
VAR_OUTPUT
Motor_On : Bool; // 电机运行状态
END_VAR
BEGIN
NETWORK
TITLE = 启动逻辑
// 当按下启动按钮，并且电机未运行时，启动电机。
// 使用常开触点“或”上电机自身的状态，形成自锁。
U( ;
O( ;
U "Start_Button";
U "Motor_On";
) ;
U "Stop_Button";
) ;
= "Motor_On";
END_NETWORK;
END_FUNCTION
为什么这个格式对AI很友好？
- 结构清晰：有明确的
NETWORK（网络）、TITLE（标题）、变量声明和指令（U=AND,O=OR,==Assign）。 - 包含元数据：变量名、注释（
//后面的内容）都完整保留，这些是AI理解代码意图的关键。 - 纯文本：可以直接复制粘贴给AI。
应用：代码生成
你的提问 (Prompt):
你是一位精通西门子PLC编程的专家。我现在需要编写一个功能块，实现一个简单的交通灯控制逻辑：
- 有三个输出：红灯（Red_Light）、黄灯（Yellow_Light）、绿灯（Green_Light）。
- 有一个启动输入（System_Start）。
- 流程：系统启动后，绿灯亮10秒，然后熄灭；接着黄灯亮3秒，然后熄灭；接着红灯亮15秒，然后熄灭；循环此过程。
- 请为我生成实现该功能的AWL源代码，并添加必要的注释。
AI可能的回答：
AI会为你生成一段包含定时器（TON）和逻辑判断的AWL代码。你只需将这段代码：
- 在TIA Portal中创建一个“外部源文件”。
- 将AI生成的代码粘贴进去。
- 右键该源文件，选择“根据源文件生成块”。
- TIA Portal会自动为你创建一个FB或FC，并且里面的逻辑就是梯形图！你可以直接切换视图查看。
在 TIA Portal 里面，梯形图转成文本语言需要注意几点：
- 在 TIA Portal 里 没有 LAD → SCL 的自动转换。
- 想要用 SCL，必须在建程序块时就选择 SCL 语言块（类似新建 OB/FC/FB 时，选择语言为 SCL）。因此如果你想让 AI 学习 SCL，需要：
- 手工在 TIA Portal 里新建一个 SCL 块；
- 把你的 LAD 逻辑翻译进去；
- 导出项目时，SCL 会以可读的文本形式保存
-
最稳妥的方法是：
- 在 TIA 里右键 程序块 → 生成源文件；
- 得到
.xml或.awl/.scl文件； - 把这个文件给 AI，它能解析逻辑，不用再截图梯形图。
