液晶电视高压板电路及屏电路

日光灯电感镇流器接线图及工作原理

• 接电电源后火线L经镇流器——右灯丝—-跳泡【启辉器】—-左灯线——N构成回路产生左正右负，灯丝加热，镇流器充磁，延时一定时间后，跳泡内部断开，此时镇流器产生左负右正的电动势，这个反向电动势很高上万伏特，经灯丝击穿灯管内的汞蒸汽，构成回路。
• 当导通气体以后就发光了，此时镇流器磁也充满了，就相当于导线了，电压也就就成了220V，由于镇流器自身也是降压的，所以灯管两端的电压会低于220V。

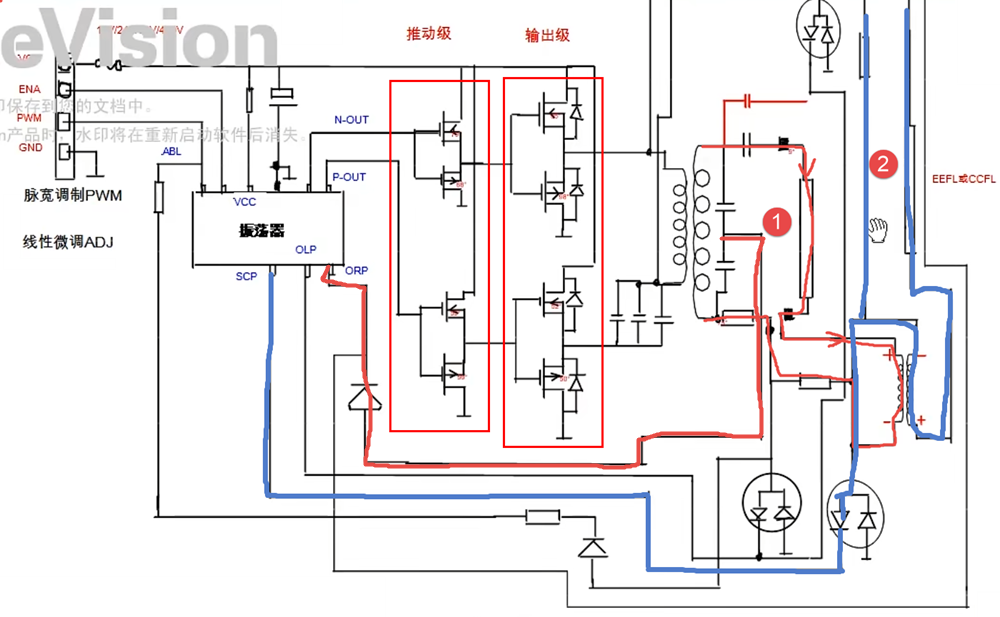

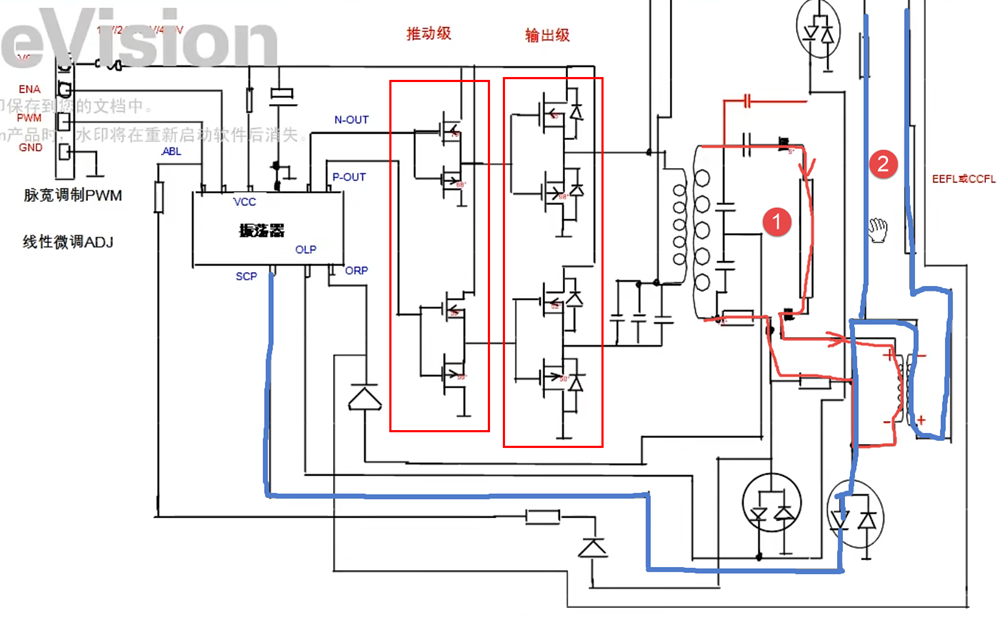

• 高压板电路一般存在三种保护方式，过流保护、过压保护、平衡保护；

1、平衡保护：一般都有两个以上的灯管，只要有一个灯管断了或损坏，这样所有的灯管电流也就不一样了，也就保护了；

2、灯管1经自耦变压形成上正下负，灯管2经自耦变压形成上负下正，再将两个负端连起来，如果不平衡就会经二极管到达振荡器芯片而保护；

2、过流保护：灯管经自耦变压器再经电阻，如果电流过大在电阻两端会产生压并，经二极管到达振荡器芯片而保护；

3、一般易出故障的是灯管、开机时一闪即灭不是过压就是过流；如果断开保护后，驱动管炸应是过流了，如果灯管爆或电容崩应是过压了；而平衡保护一般是亮3~5秒后灭，而电源指示灯还亮【可断保护解决】；

3、过压保护：是经次级的分压电容经二极管到达振荡器的ORP保护引脚；也可以互感线圈经二极管反馈到芯片；

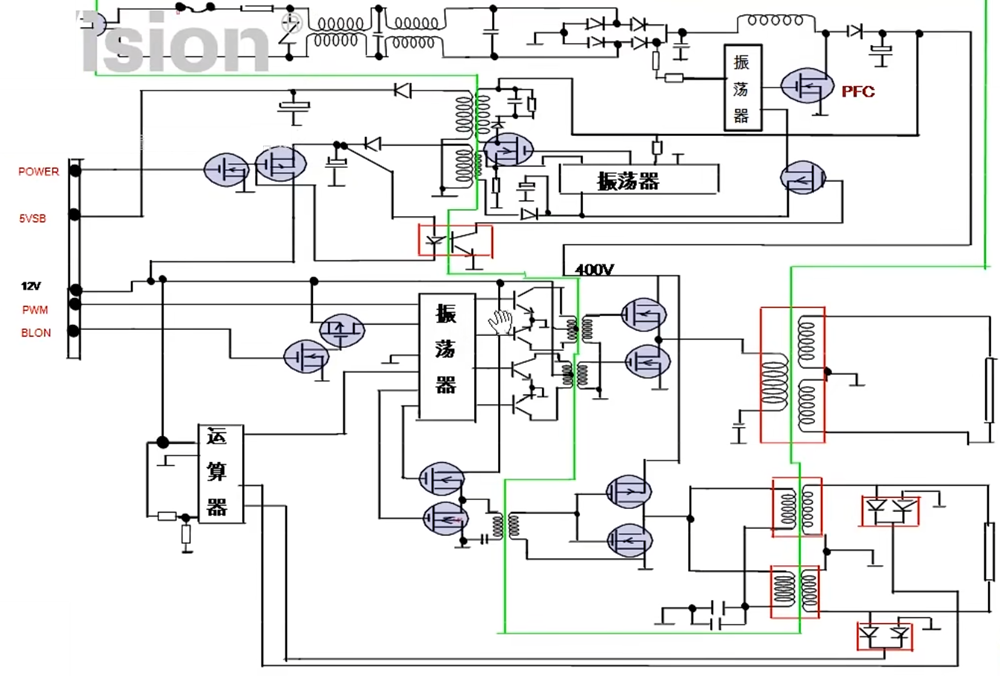

采用400V供电的高压板工作原理图

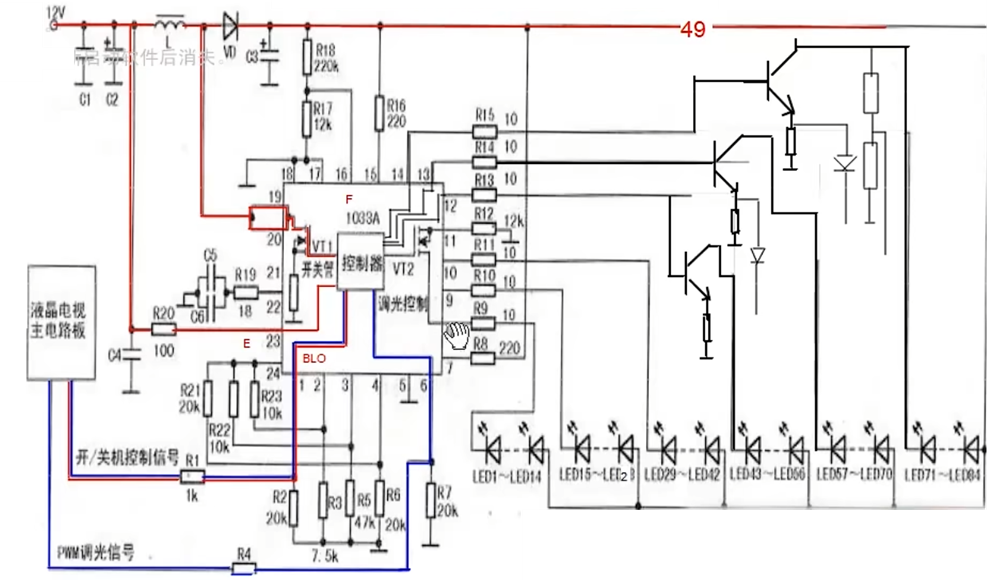

LED背光电路的工作原理图

1、如果亮度调节用的是ADJ直流电压调整用三极管；
2、如果亮度调节线的是PWM则用场管驱动；
3、免驱动的，负极直接接地，通过调整输入电压，如由原来的49V改为40V等；

• 通过热地的400V 经推挽电路——-变压器到冷地，然后在冷地端并联安装多个小变压器，整流后得到直流电来驱动LED，每一个小变压器可以驱动一组LED；

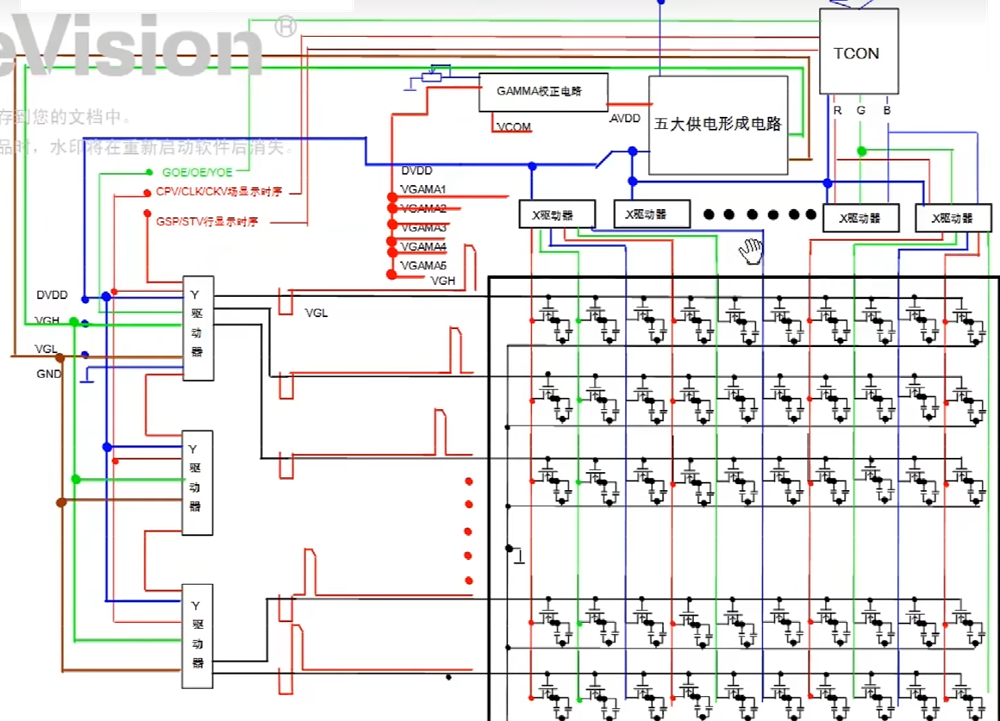

LCD屏的工作原理

• 普屏：1024×768 1366×768； 高清屏FHD：1920×1080；高清屏UHD：3840×2160；4K屏：4096×2160；
• COF里面是译码器，一行有1024*3个点竖线，由8个COF来控制，每个COF控制384个竖线；每个竖线要么是红、绿、蓝、黑中的一种；

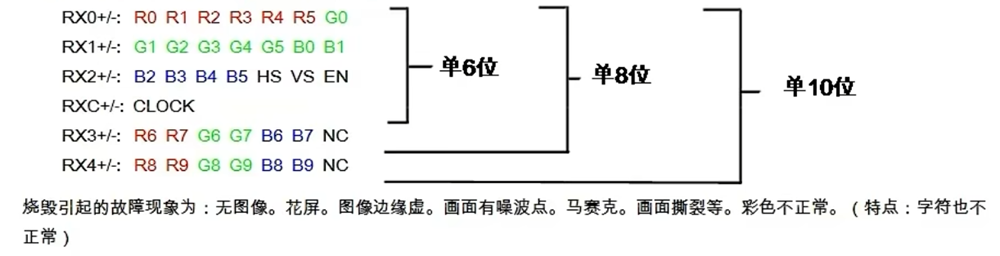

• 单6的4对线，双6的8对线；单8的5对线，双8的10对线；单10的6对线，双10的12对线；

数字信号有：TTL和TCON【时序控制】

差分信号有：LVDS/TMDS和RSDS/V-By-One

屏线常见故障

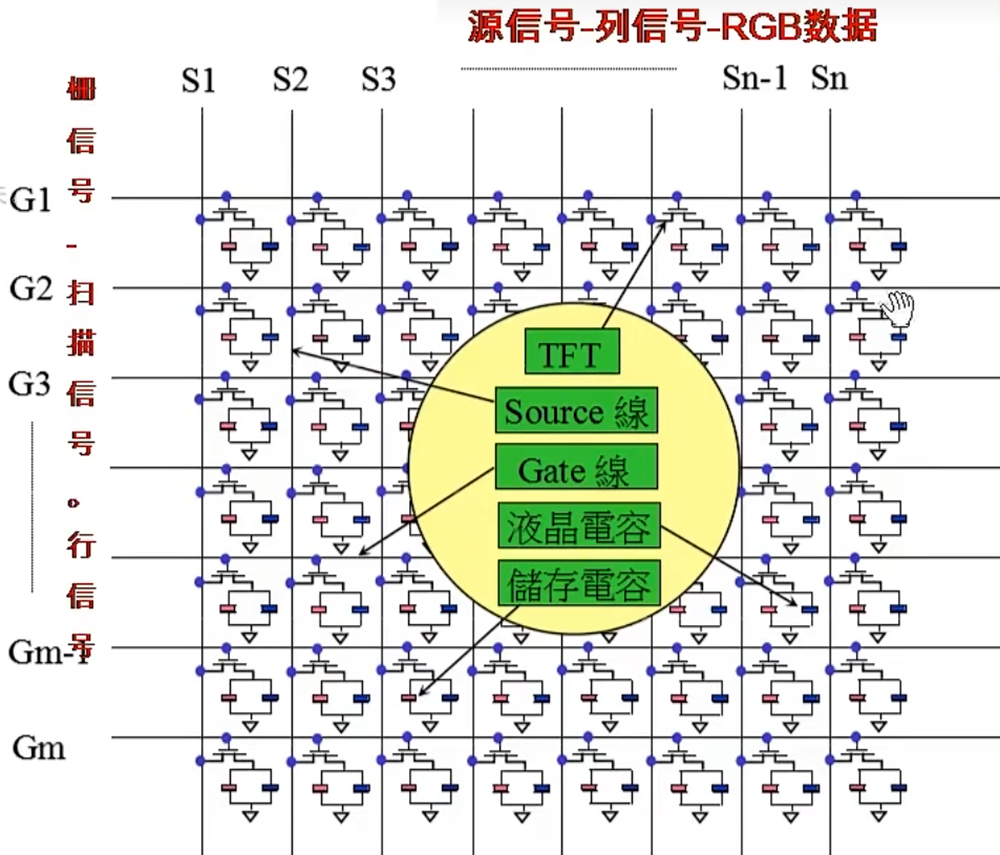

薄腊晶体管TFT

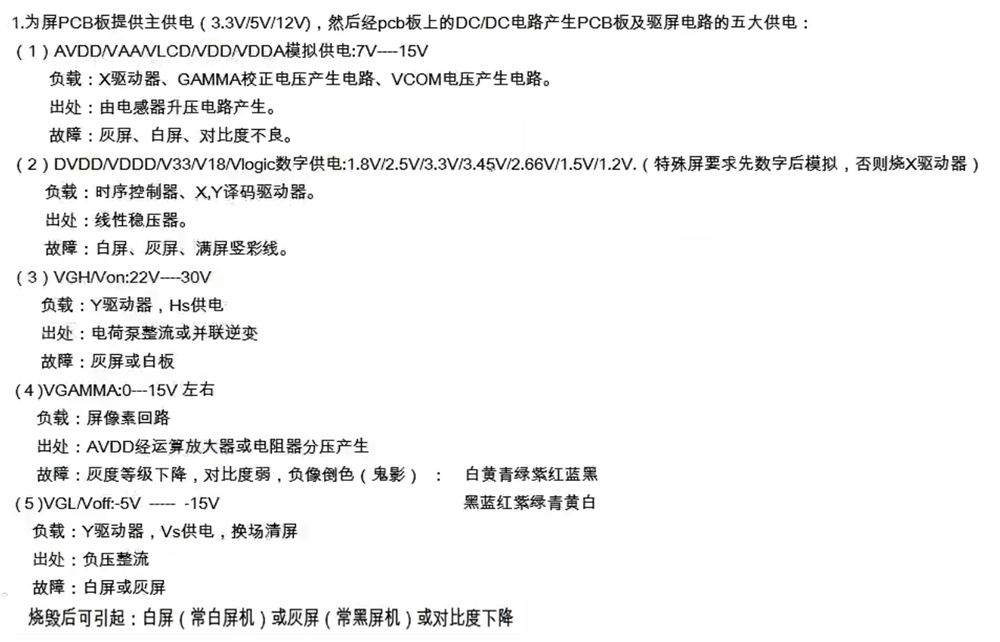

• Hs行同步信号的加是正电压VGH【V_ON】31V简称行同步驱动供电；
• Vs加的是负电压VGL【V_OFF】一般是-5V简称场同步供电，只要一加负电压每个行也就复位了；
• 译码器的信号放大，加到集电极的电压一般是15V，加到每列的液晶管的D极进行驱动，简称AVDD；
• COF中的数字电路，TCON等数字电路的供电DVDD一般是3.3V，1.8V，2.5V，1.2V等。
• 供电一般是3.3V 5V 12V，位于插口的一边，接有保险电阻；
• VCOM是从AVDD/2得来的，它是产生VGAMA梯度电压的参考电压的基准公共端；

22寸以下的一般是逻辑板和屏是一体的。

逻辑板通过排线连接液晶屏边板，然后液晶屏的边板再连接COF

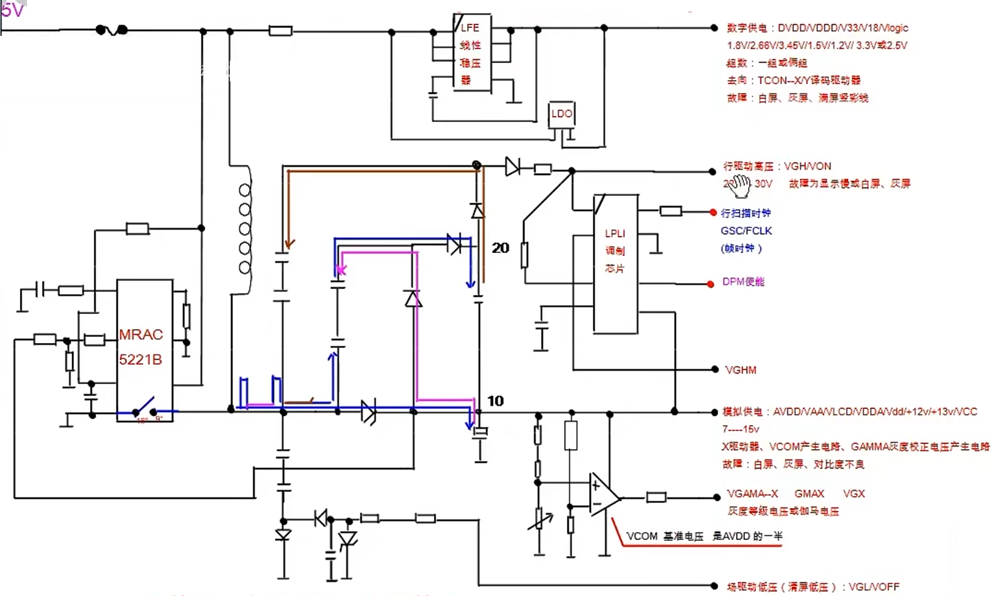

• 电源芯片的引脚接有一个电感，然后再接个电压滤波，是back降压，其中续流管有的在芯片内部集成；如果没有集成，二极管正极接地的就是续流二极管；
• 如果是一个电感进入芯片引脚，又连接一个二极管的正极，则是BOOST升压电路；如下图所示：
• BOOST升压的只能在二极管的负极测电压；BACK降压的，在电感的两端都可以有测电压，电感对直流相当于导线；

电荷泵升压电路、自举升压、倍压电路

驱屏线的种类

• VGA线的123pin为R,G,B， 13, 14pin为Hs, Vs 12, 15pin为SCL, SDA，通讯；加1根地线；
• VGA模拟信号进入主板以后，需要通过AD转成TTL【并行】或SPI【串行】信号，数据信号才能进入逻辑板进行处理。

液晶电视维修常见电路
