SMARTLINE Smart 700/1000 IE V3忘记密码恢复出厂

以下产品为第三代精彩面板：

Smart 700 IE V3 订货号： 6AV6 648-0CC11-3AX0

Smart 1000 IE V3 订货号： 6AV6 648-0CE11-3AX0

第三代精彩面板恢复出厂设置步骤如下所示：

首先需要下载恢复出厂设置文件包。需要准备U盘，对U盘的基本要求如下所示。

基本要求：

U盘的格式必须为FAT32;

建议使用16G以下U盘;

建议使用USB2.0版本的U盘;

操作步骤：

1.格式化U盘。U盘需要格式化为FAT32格式，分配单元大小为4096或者8192字节均可。

2.将文件“BasicPlus_Recue_System.zip”解压到U盘根目录，如下图所示。

3.将镜像文件（文件类型为.fwf）复制到U盘以下路径中: SIMATIC.HMI\Recovery \.

Smart 700 IE V3 镜像所处路径如下图所示：

Smart 1000 IE V3 镜像所处路径如下图所示：

注：所有V3 版本镜像均可做恢复出厂设置，但为了使用新功能，建议使用高版本镜像V03_00_02_00。

4.关闭HMI设备，将U盘插入HMI设备的USB接口中，接通HMI设备电源，上电后显示SIMATIC HMI 界面，马
上黑屏几秒钟，之后进入恢复出厂设置界面，在该界面会显示要恢复的镜像版本号，如下图 .

5.点击图中左下角“START RECOVERY”按钮三次后开始恢复出厂设置，如下图.

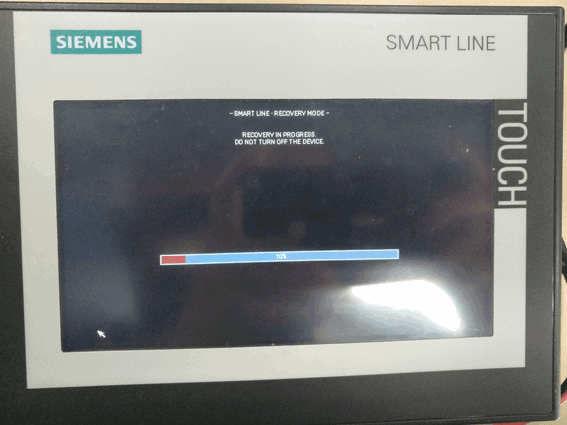

6.等待进度条进入到100%后，移除U盘，点击右下角“REBOOT”按钮，触摸屏将重启进入操作系统。 至

此恢复出厂设置成功。
