驱动与调光设计

【1】电阻降压限流计设，如usb小灯，由6颗额定电流为50mA的贴片LED并联。usb电压是5V的，一个LED灯珠就有3V了，所以一定是并联的。电阻降压限流需要计算电阻值和功率。 缺点：输入的电压如果波动比较大，电阻降压就不适合了，输出的电流波动也会很大。

【2】用单片机端口驱动LED灯珠的电阻降压限流电路。根据三极管的不同其放大陪数也不同，一般基极有个1mA就可以导通了。 缺点：输入的电压如果波动比较大，电阻降压就不适合了，输出的电流波动也会很大。

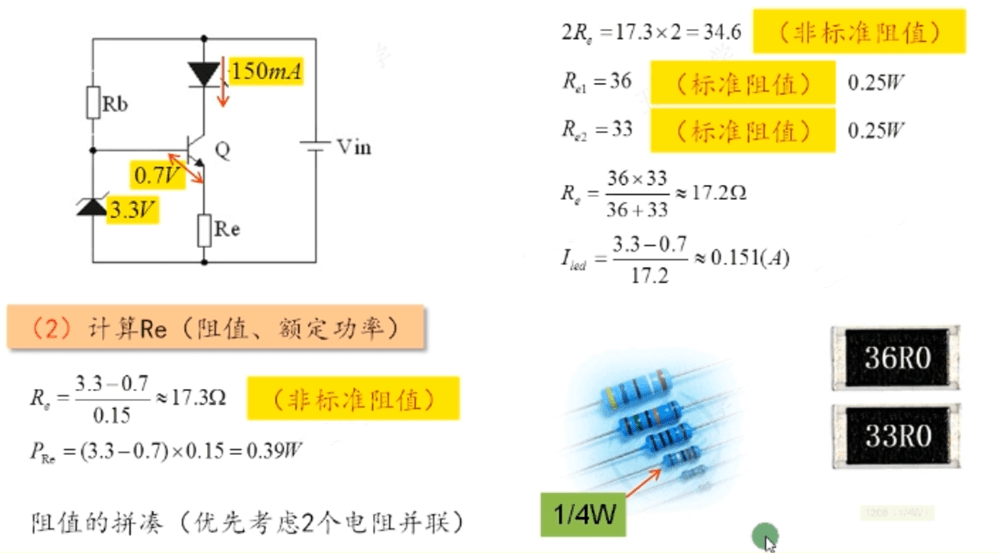

【3】三极管线性恒流电路，利用三极管的放大倍数，只要稳信Ib的电流，也就稳住了Ic的电流。可以在BE结间并联稳压管来达到稳住Ib的目的。

【4】对于电压波动范围较宽，功率较小，宜采用三极管恒流来设计。稳压管不一定有合适的，此时可以多个稳压管进行串联组合出一个新的稳压管。如两个3.3V稳压管串联得到6.6V的稳压管，

三极管的线性恒流由于与LED是串联关系，是一直处于电路之中并始终是有功耗的，所以效果也不是很高。下面对线性恒流的工作效率进行计算。与开关恒流的比较。通过实验在输入端10到28V之间的变化，输出电流有很小的变化，电压在9V处也很少的变化，

【5】调光LED灯设计，

总光通量200lm，宜小功率多颗分散布局，这样有利于光的分布均匀性。对于LED灯珠的选择及计算。

PT4115 是一款连续电感电流导通模式的降压型 LED 恒流驱动器

各种调光控制信号的利弊及功能介绍。模拟调光，只要电位器就可以了产生的电压在0.3~2.5V之间即可。

连续调光的实现，PWM信号占空比连续可调。

TL494元件参数的计算及选取，频率f的计算，TL494的4脚电压计算，电位器RP1实现0V中间抽头到最上端为0V，到最下端时Udt电压为3V；

分段调光的实现，四个档位的计算及由来。

一个按键切换不同的Udt电压。CD4017是一个十进制计数芯片，14脚CP按一次，Y0输出高电平，其它输出低电平；14脚CP再按一次，Y1输出高电平，其它输出低电平；14脚CP再按一次，Y2输出高电平，其它输出低电平，依次类推。单按键多档位开关设计。

用红外传感器感应，设计LED电路。用红外传感器产生计数脉冲。

吹灭功能，用咪头设计传感器。咪头柱极筒话筒工作过程及原理。其中咪头的材质和极板的面积不会发生变化，电荷量也不会发生变化，但是吹气时极板间的距离会发生变化。

关于咪头灵敏度的设计

【6】电源变换，将5V升到12V，功率约5W，也就是Boost升压变换器。以MC34063升压芯片为例来介绍升压电路。输出电压的计算。输入端当R1两端的电压超过0.3V就会关断，是一种输入检测。输入电流的计算。3脚的电容是调整开关频率的，C3是稳定输入端5V电压的，R2是限流电阻。
