施耐德变频器常用功能配置

施耐德变频器如何恢复出厂设置

下面以施耐德变频器ATV310为例来说明怎样恢复出厂设置。

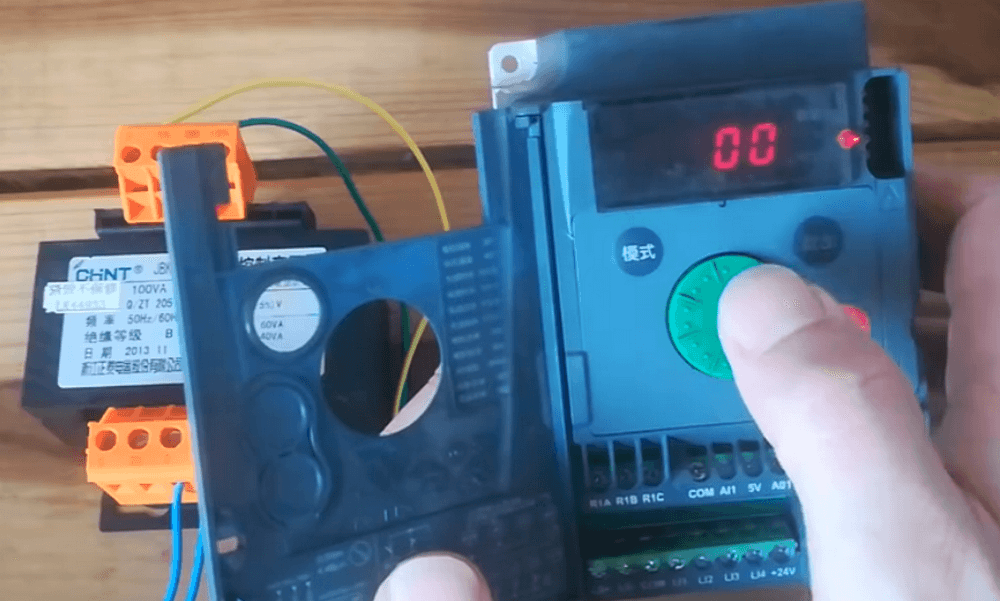

初始化界面显示–00此时按"导航键中间的确定"—此时旋转到Conf模式—再转到102—-64【长按2秒以上】，当查看102中的值显示00表示恢复成功了。例： REF—–Conf—–102—-64

施耐德变频器如何设置面板启动和利用旋钮调节频率

给定通道【频率设置】：REF—-Conf—-FULL—400—401【401中的值可以为以下列格中的任一项】

命令通道【启停设置】：REF—-Conf—-FULL—400—406—-02—-407【407中的值可以为以下列格中的任一项】

施耐德变频器外部端子控制如何设置

外部端子控制也就是外接的通常是PLC，由PLC输出再接一个中间继电器，来接LI1,+24V或【LI2,+24V】此例中407中的值设置是01

命令通道【启停设置】：REF—-Conf—-FULL—400—406—-02—-407【407中的值可以为以下列格中的任一项】

施耐德变频器外部端子控制电机的正反转

用两个按钮来控制电机的正转与反转。LI1接的正转，LI2接的是反转。它们的公共端都接在24V+上。

给定通道【频率设置】：REF—-Conf—-FULL—400—401【401中的值可以为以下列格中的任一项，本例是183导航本地给定】

REF—-Conf—-FULL—200—202【设成02定义LI1为正转】；REF—-Conf—-FULL—200—205【设成02为运行】；REF—-Conf—-FULL—500—503【设成L2H定义LI2为反转】；

施耐德变频器380V电源输入改成220V的电源输入

在家里一般没有380V的电源测试环境，可以使用220–380V的变频器来代替，仅限小功率的负载或测试环境。

由于变频器是3相380V，而此时只有一相，所以要将变频器的缺相报警给关掉。否则会报警。REF—-Conf—-FULL—600—606【设成00故障被忽略】

施耐德变频器的输出端没接电机，提示报警了怎么办

当施耐德变频器的输出端没接电机，提示报警F015

出现此问题可以将变频器的输出缺相报警给关掉。REF—-Conf—-FULL—600—605【设成00故障被忽略】

施耐德变频器如何设置电机参数

一般电机与变频器是匹配的，是需要在变频器中设置电机参数的。

REF—-Conf—-FULL—300—301【00代表50Hz,01代表60Hz】;REF—-Conf—-FULL—300—302【额定功率与电机功率一样】; REF—-Conf—-FULL—300—305【额定电流与电机铭牌一致】;REF—-Conf—-FULL—600—604.0【电机热保护类型】;

加减速时间设定

施耐德变频器的断电器输出端子如何使用。

施耐行德变频器的继电器输出有3个端子分别是R1A与R1C是常开；R1B与R1C是常闭，在变频器的盖板上有接线图的。

施耐德变频器外接电位器调整频率。

电位器的接线在变频器的盖板上有接线图。

给定通道【频率设置】：REF—-Conf—-FULL—400—401【401中的值可以为以下列格中的任一项，本例是设成01】

此时向右旋转频率就会变大，向反方向就会变小。

施耐德变频器如何实现多段速。

本例实现通过外部的端子来实现多段速。通过三个按钮分别接LI1,LI2,LI3,其中的公共端接在24V上。通过不同的按钮和按钮组合来实现不同的速度。

REF—-Conf—-FULL—500—507.0【L2H，接的是2个速度】；REF—-Conf—-FULL—500—507.1【L3H，接的是4个速度】；REF—-Conf—-FULL—500—507.2【L4H，接的是8个速度】；REF—-Conf—-FULL—500—507.3到507.9【设8个预置频率。可以递增5Hz的频率作为测试】

第一个按钮：两段速；第二个按钮：三段速；第一，二个同时按钮：四段速；第三个按钮：五段速；第一，三个同时按钮：六段速；第二，三个同时按钮：七段速；全部按下八段速。

施耐德变频器Modbus通讯参数设置

REF—-Mon—NA1—-Con1—–r1t1【如果在1和0之间交替闪烁说明通讯成功了】

REF—-Conf—-FULL—Ctl—CHCF【设成SEP分离模式】注：在恢复出厂之后，LI1【LI2，LI3,LI4】与24V接通就正转，再加上模拟量可调电位器就可以调速了；设成分离模式后，LI1【LI2，LI3,LI4】与24V接通控制启停，导航旋钮来调速。

命令通道：REF—-Conf—-FULL—Ctl—cd1【设成ndb表示Modbus通讯】

给定频率通道：REF—-Conf—-FULL—Ctl—fr1【设成ndb表示Modbus通讯】

REF—-Conf—-FULL—Con通讯菜单—-Add【modbus地址要设成与PLC通讯地址一样】；REF—-Conf—-FULL—Con通讯菜单—-tbr【9600要设成与PLC的波特率一样】；REF—-Conf—-FULL—Con通讯菜单—-tFO【8N1要设成与PLC通讯一样】；REF—-Conf—-FULL—tt0【通讯超时时间改为10s】

西门子PLC的COM串口是9针DB口，是3正，8负两芯，而施耐德则是4，5两芯的网络头。

在PLC中的RS485端口配置。必须将通讯初始化背景数据块的Mode模式改为4

Modbus通讯主站通讯模块参数。

控制指令，正反转发送不同的指令，正反转并互锁以及故障复位功能。

西门子1200 PLC与施耐德变频器通过模拟量端子调速实例

是通过PLC的模拟量输出信号给施耐德变频器的模拟量输入，从而来控制电机的运行。

给定通道【频率设置】：REF—-Conf—-FULL—400—401【401中的值可以为以下列格中的任一项，本例是设成01】

若在家实验时，施耐德变频器的输出端没接电机，提示报警F015

出现此问题可以将变频器的输出缺相报警给关掉。REF—-Conf—-FULL—600—605【设成00故障被忽略】

AI1的配置

REF—-Conf—-FULL—200—204—204.0【设成0A】；REF—-Conf—-FULL—200—204—204.1【设成4mA】；REF—-Conf—-FULL—200—204—204.2【设成20mA】

AO1的配置

REF—-Conf—-FULL—200—216—216.0【设成130，估算的电机频率】；REF—-Conf—-FULL—200—216—216.1【设成4A，电流：4–20mA】；
