S7-200通过PID实现恒温控制

本案例是由温度采集模块及温度探头,变频器,三个白炽灯,PLC等构成的闭环回路,变频器的输入输出都是采用模拟量的方式来实现的。

打开控制面板中的PID向导

设置给定值的范围

因为接的是温度模块此处应填 写0~1000;如果是普通模块就应写0---32000;在模拟量输出时如果4--20mA电流型时,需要勾选使用20%偏移量。

回路报警的设置

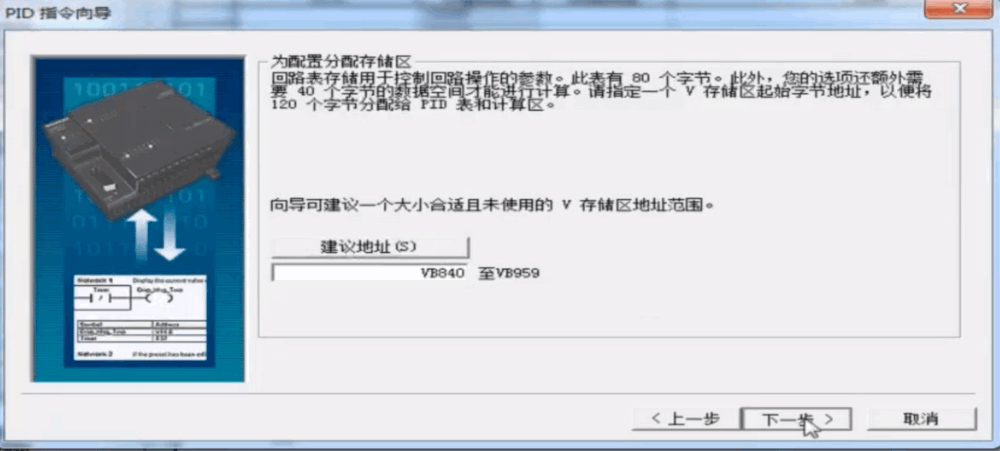

分配存储空间

可以给生存的PID子程序命名。要勾选增加PID手动控制。

此时向导就配置完成了。

1,EN:使能,建议一直导通通SM0.0; 2, PV_I:模拟量输入信号AIW4; 3,Setpoint_R:设定目标信号值VD0,比如恒温60度; 4,Auto_Manual:手自动控制位,当M0.0=1时,执行PID,面板调节。当M0.0=0时执行手动,调节VD8;5,ManualOutput:手动控制时的输出信号值VD4【范围0--1】对应0--50Hz;

调节效果展示
