明纬开关电源原理与维修494芯片

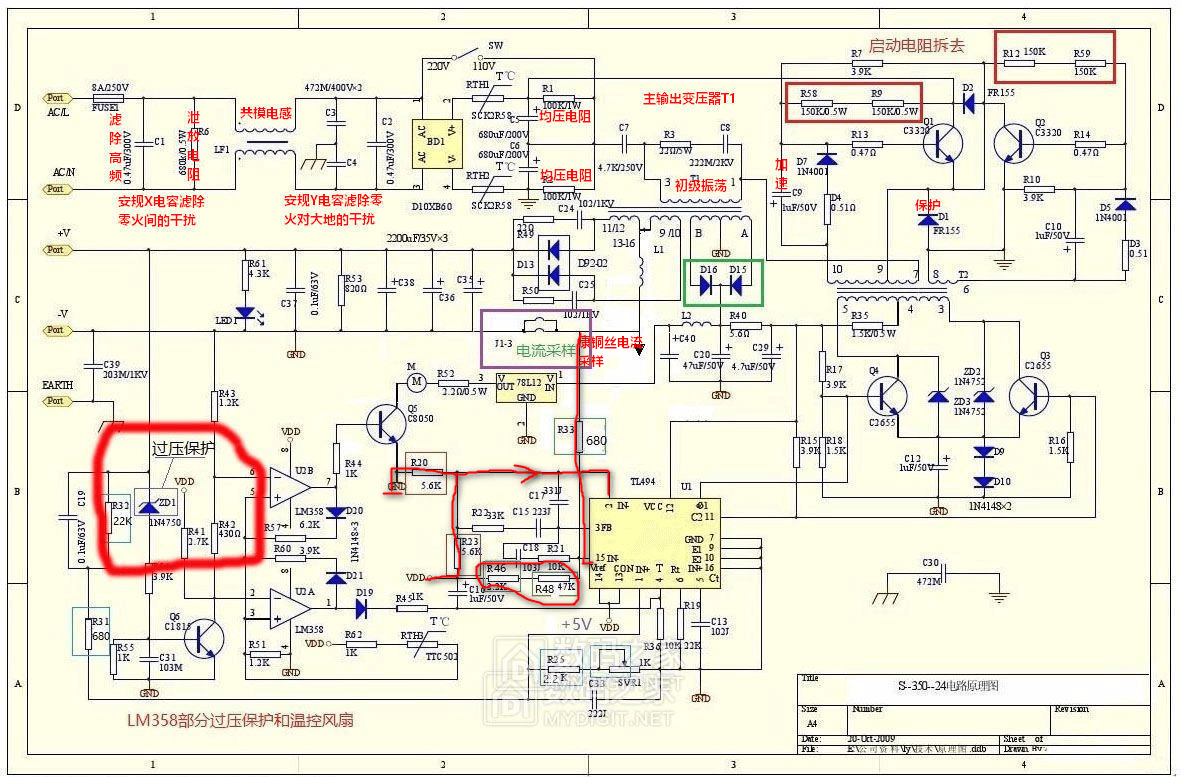

安规X电容是滤除零火线间的干扰;安规Y电容是滤除零火对大地的干扰;一般都设有两级安规X电容,前级是滤除市电的高频干扰;后级安规X电容是滤除高频变压器产生的高频干扰。电容的特性:通交隔直,通高频阻低频;

热敏电阻:NTC负温度系数可以防上电浪涌电流。一上电时电阻大,温度升高后电阻降至很低类似成导线。

如果现场是110V电压的话,将开关闭合成倍压整流电路正半周

如果现场是110V电压的话,将开关闭合成倍压整流电路负半周

并联在Q1的C、E极间的二极管D2是保护Q1三极管的;并联在Q2的C、E极间的二极管D1是保护Q2三极管的;保护的续流二极管在Q1或Q2在断开时T1产生的尖峰把Q1或Q2反向击穿。

当Q1导通后加速电容会加速导通,当加速电容放电的时候Q1就关断了,此时激励7、8线圈的感生电极性会发生翻转;这样另一个Q2管子就导通了;从复上面的动作;这样周而复始的通断;主变压器就会不断的交变产生感生电。

电容鼓包或减小会造成输出带载能力下载,或不工作。输出是要有负载的,在电容两端并联了负载这样一通电就可以工作了。必须要有负载的而且功率稍大一般要2W以上。

全波整流是由两组线圈同时工作,两个线圈功率的叠加。然后滤波后得到一个16V的供电,供给其它风扇,芯片等供电。

散热风扇驱动电路,是受LM358控制。

494的14脚输出5V基准,给LM358的8脚进行供电。

494的14脚输出5V基准电压,经R41,R42,R43进行分压分别给两个比较器,分别给2.3V和1.5V的基准。当R62,热敏电阻RTH3 R51分压产生的电压给3脚和5脚,当大于2.3V时7脚输出高电平风扇转。

经过全桥整流后,经R40进行限流给494的12脚供电。只要494的12脚送进来一个16V电,则14脚就会输出一个5V的基准。

副电通过R40限流电阻,再经R35限流1.5k5W的经过线圈到达Q3,Q4驱动管。

8脚和11脚输出的驱动是相反的, 494输出波形是受13脚控制的,如果13脚与地相连输出相同波形,如果13脚与5V相连则输出相反的波形。从图中可以看出Q4是通过隔离变压器间接驱动Q1主开关管;Q3是通过隔离变压器间接驱动Q2主开关管;驱动是交替的。

注:Q3, Q4,ZD2,ZD3都是比较容易损坏的。D9,D10是用于钳位1.5V的电压,而C12是为了存储1.5V的电压。

上拉电阻和下拉电阻为三极管提供偏置电压的。

5V基准通过R23,R10对地分压得到2.5V的基准电压给2脚。康铜丝电流采样送到芯片的15脚进行流控。调流修改R46,R48,调压修改R20, R23

过压保护电路,R32, R31构成上分压电阻;R25, SVR构成下分压电阻。 思路:如果输出是24V则通过上下分压后1脚刚好得到一个2.5V;当输出升高了,则1脚也会升高大于反向端,改变8,11脚输出的占空比。

当输出电压高于稳压管值27V时,如30v则稳压管导通,通过3.9k和1k进行分压得到0.6V使Q6导通, LM358的2,5脚拉至0V,则LM358的1脚输出3.6V的高电平,给494芯片的4脚一个保护的信号【死区电压2.7V开始保护】。
