威纶触摸屏实现Modbus RTU通信【主站】

本例讲述的是威纶触摸屏做为主站，Modbus Slave做为从站，它们之间通过Modbus RTU通讯协议进行通讯。

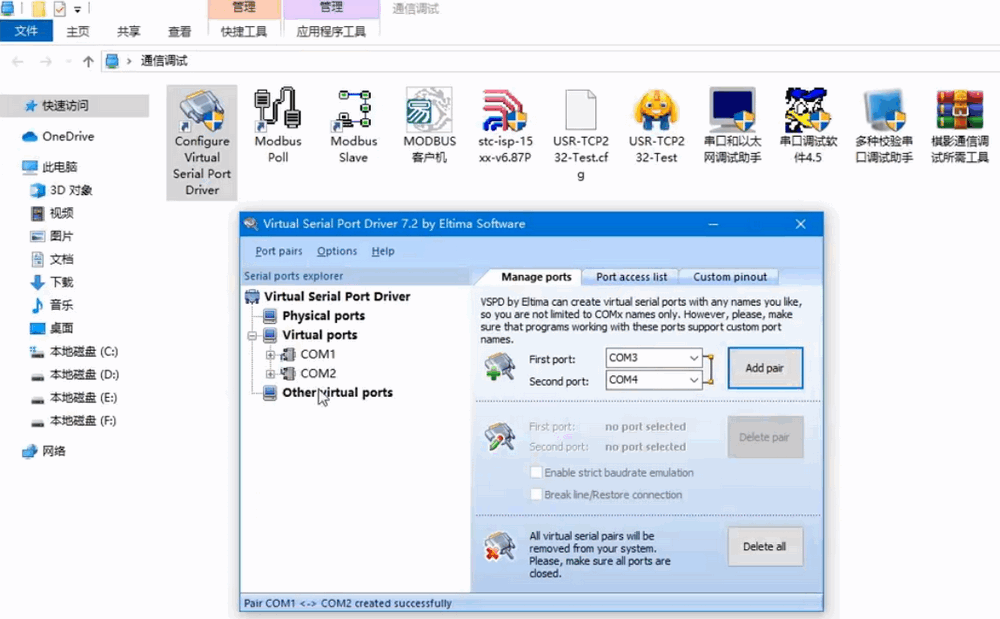

需要用到虚拟串口，来虚拟出来两个串口进行通讯。

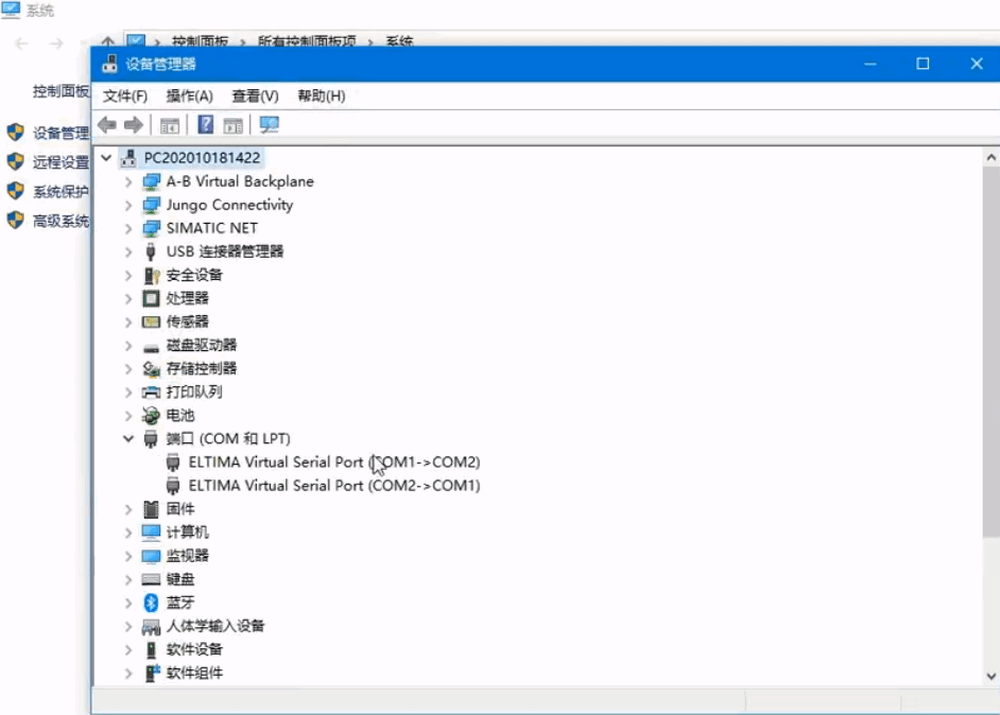

此时在电脑的设备管理器中就可以看到两个交叉互联的COM口。

威纶触摸屏的参数设置。

读取地址 PLC名称选MODBUS RTU 地址1x表示读取输入线圈即I0.0， 其它的寄存器关联变量与之类似。

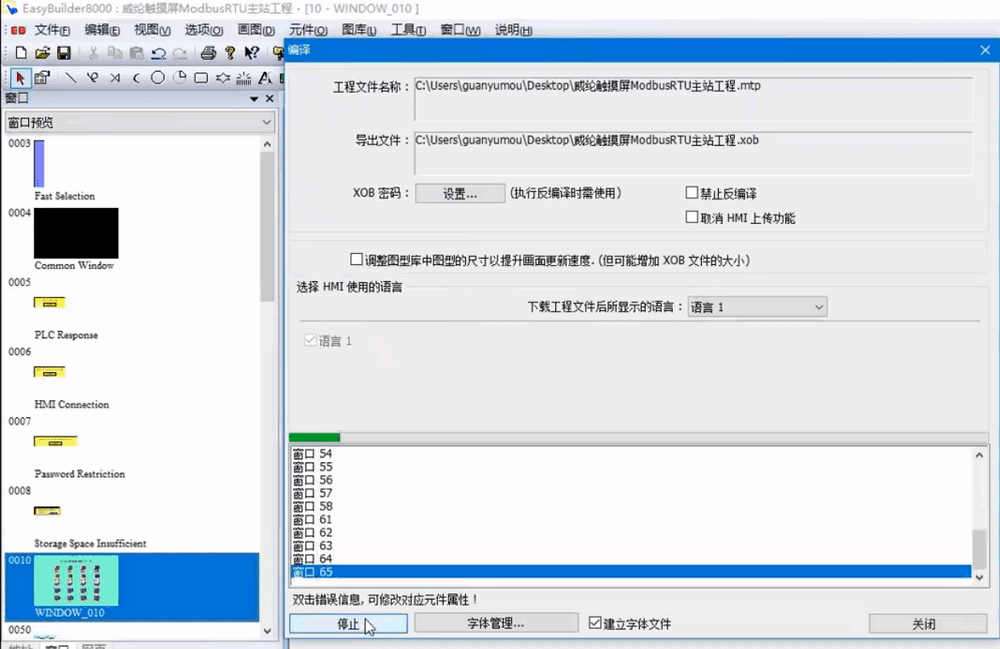

画面都编辑好以后就可以编辑下载了。

Modbus Slave从站的设置。

可以看到其运行效果。如下图所示：
