MOS管防反接电路

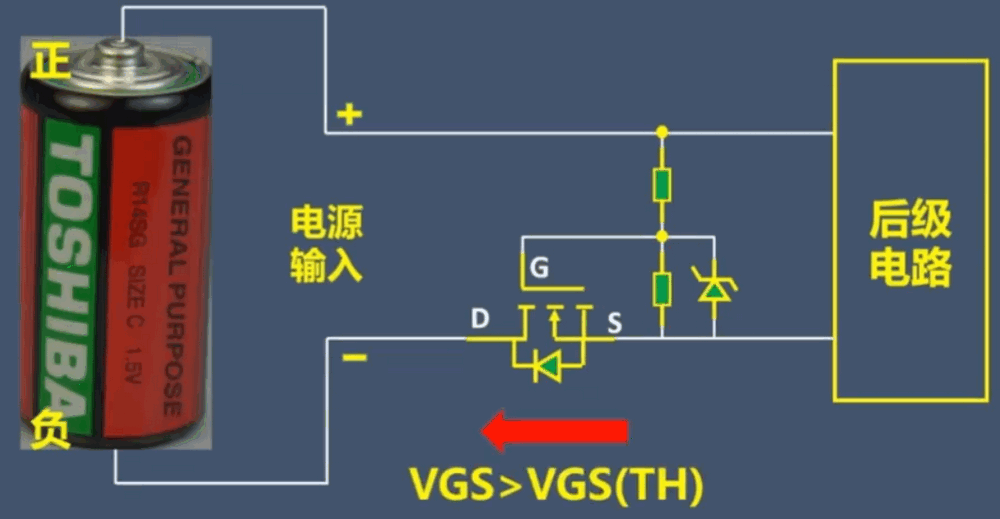

在电源畋的负极串联NMOS管，这两个电阻进行分压，是为了防止瞬时的高压损坏，当电源正常接入的时候，只要调整这两个分压电阻就可以使Vgs大于开启电压，此时NMOS管导通；后级电路正常工作。

当电源接反的时候，此时NMOS管是关闭的。

PMOS管也是可以防反接，在电源的正极串联一个PMOS管，这两个电阻也是用来分压的，稳压管也是为了防止瞬时高压损坏PMOS管，后级电路正常工作。

当电源接反的时候，此时PMOS管是关闭的。

导通时MOS管的压降小，损耗小，NMOS比PMOS损耗更小，所以一般推荐用NMOS; 不过电路复杂，设计不好容易出问题。

还有就是可以用整流桥来做防反接电路，不管电源怎样接，输出的极性总是确定的。达到防反接的目的。

其实二极管也是当作防反接电路，如下图所示。
