旁路电容与去耦电容

芯片附近都会加电容起到旁路和去耦的作用，而在日常中见到的电容多数都是0.1uf和0.01uf

大家都知道电源中加电容滤波，芯片的电源脚放置一个0.1uf的电容去耦等。

在生产出的电容是不可能完全理想的，其中就会有等效电阻，等效电感等串联其中。其中ESR影响电源的纹波，ESL影响电容的滤波频率特性。

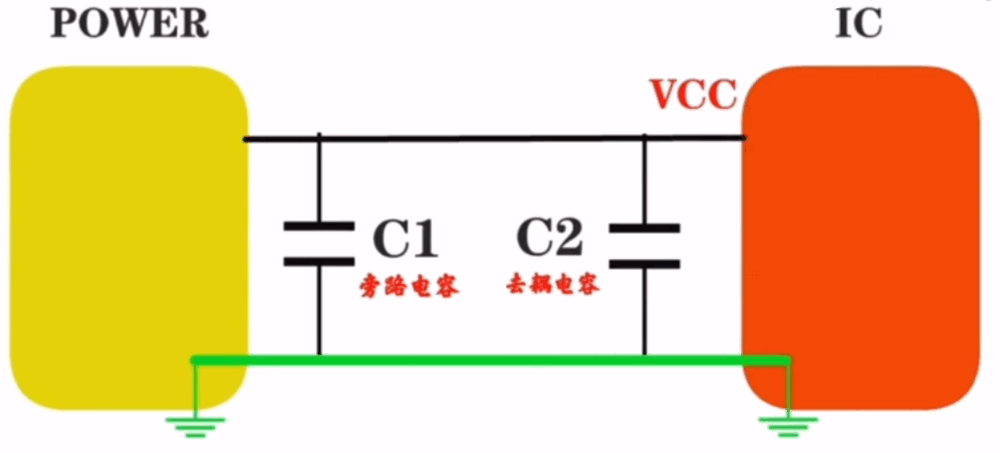

如下图如果电源受到了频率比较高的干扰信号，可能使IC不能正常工作，在电源附近并联一个电容C1，因为电容对直流开路，对交流呈低阻态。此时的C1就是旁路电容的作用；

由于集成电路的工作频率一般都比较高，IC启动瞬间或切换工作频率时会在供电导线上产生较大的电流波动。这种干扰信号直接反馈到电源会使其产生波动。在靠近IC的VCC供电端口并联一个电容C2，因为电容有储能作用，可以给IC提供瞬时电流减弱IC电流波动干扰电源的影响。C2起到了去耦电容的作用。

常用的频率及电容的选择。
