电路中如何区分限流电阻和降压电阻
在电路中如何区分限流电阻和降压电阻?来给某个元件或某个电路供电。电阻同时起到了限流和降压的作用。那电阻是限流电阻还是降压电阻呢。
一个电阻与LED串联,电阻改变时,负载电流也跟着改变,但LED负载电压基本不变,电阻以限流为主(限流电阻),线路中的电流 I=(V-2.2)/限流电阻R; 通过改变限流电阻的大小来改变电路中电流的大小。
限流电阻:负载LED无法掌控自己的电流,压降基本稳定,需要电阻限制电流;电阻在电路中限流和降压作用同时存在,电阻的大小与压降没有关系的,阻值大些电流就小些,但负载压降没有变化。
常用的限流型电子元器件,它们都有基本稳定的压降值。
输出的电压5V是稳定的,电流的大小有自己掌控,不需要限流电阻。
该电阻是不影响电流的,是以降压为目的;因为输入端与输出端压差大的的话,电流也大这样消耗在7805上的功率就会变大,发热也大就会烧掉。

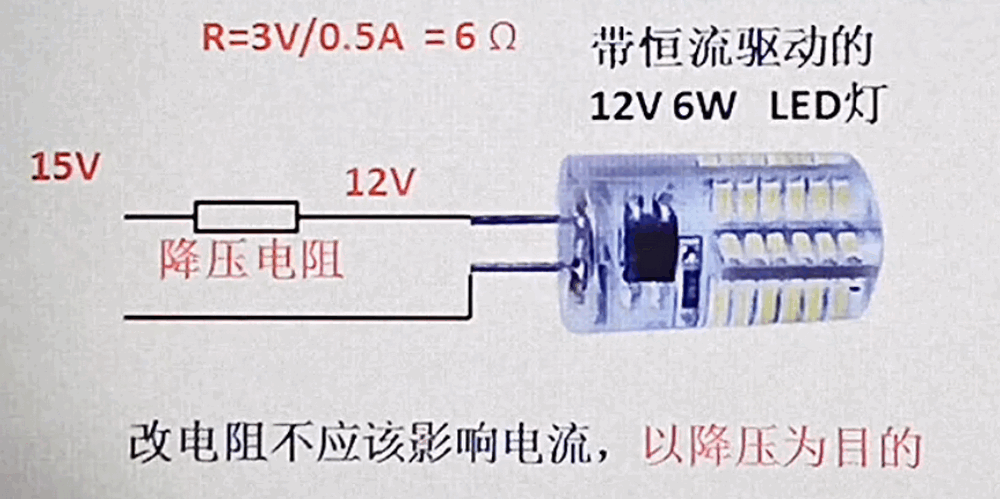

此时的负载电流是稳定的,如果不稳定的话电阻降压的量也是不稳定的。
电阻起到降压和限流的作用,因为小灯泡没有稳定的电压也没有稳压的电流。
看负载的属性,是压降稳定,还是电流稳定,还是线性。
