S7300分布式IO组态

在空白区点右击插入新对象——static 300站点。

双击硬件添加PLC硬件

添加一导轨

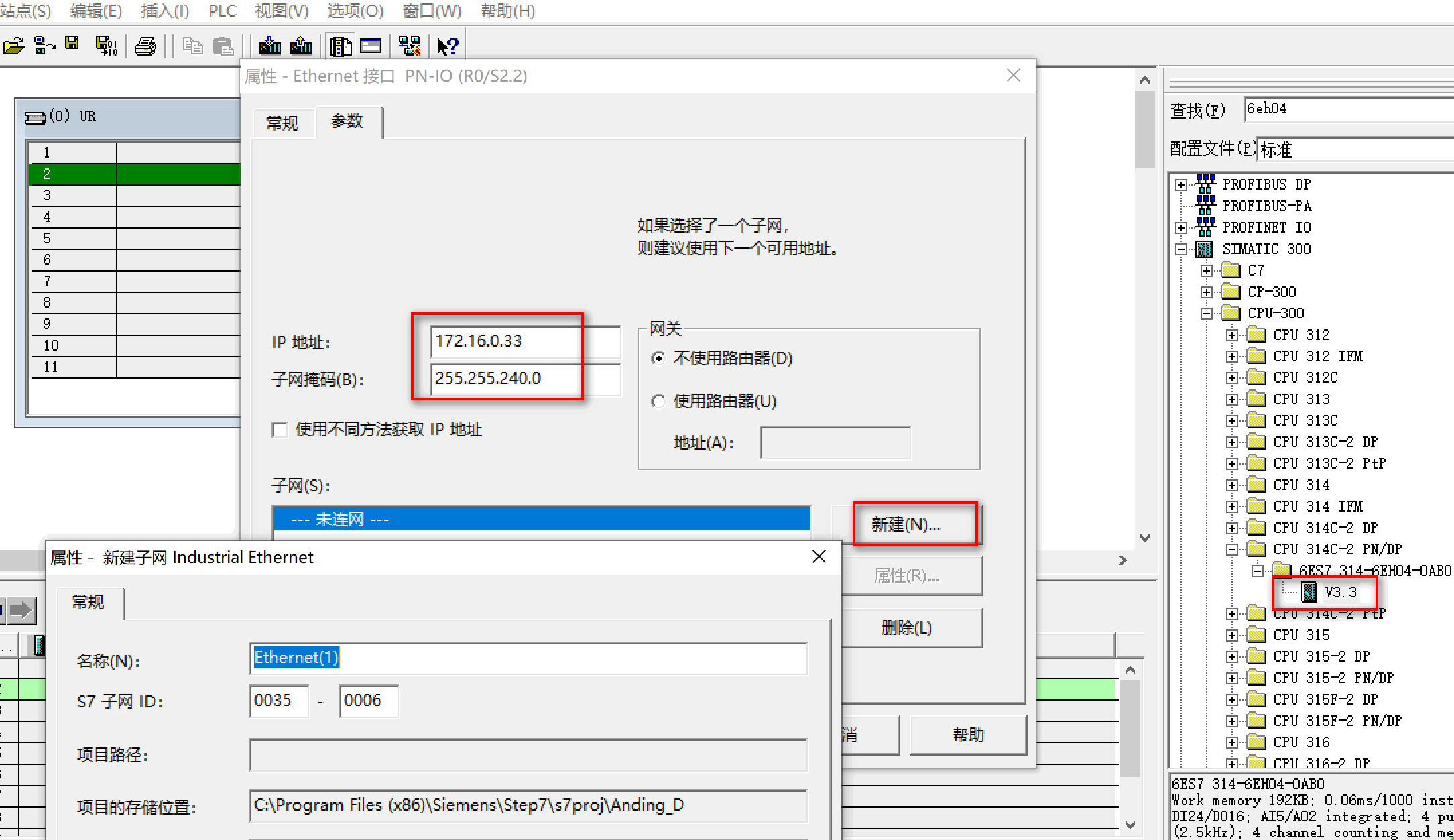

添加PLC (6EH04-0AB0)填写IP信息，并新建一个子网。

将ET200M拖放到ProFINET IO System上

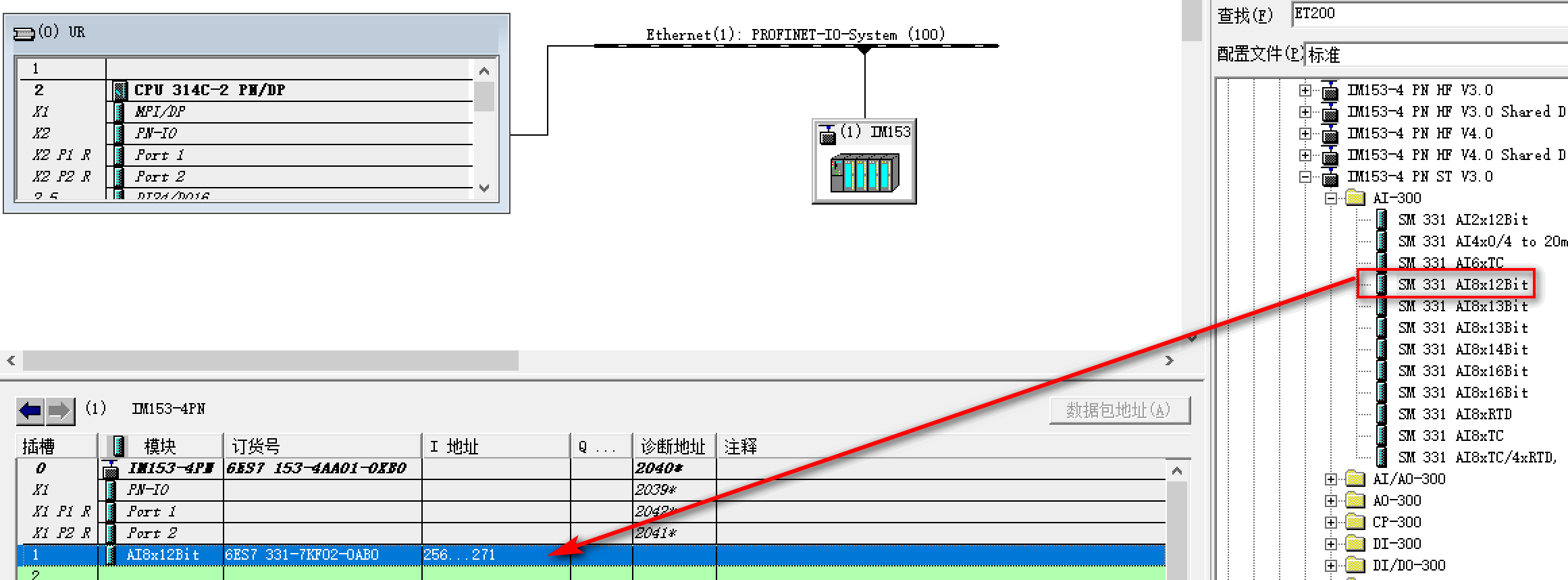

添加AI模块

右击ET200—–对象属性修改相应参数。

勾选使用IO设备/控制器中的名称

修改模拟量通过类型。

分配设备名称，选择子网图标（ET200）在菜单中选择PLC，再选择Ethernet,分配设备名称。

分配设备名称，选择子网图标（ET200）在菜单中选择PLC，再选择Ethernet,验证设备名称。

如果无法下载到PLC还要进入电脑的控制面板进行PG/PC的设置。

下载工程到PLC
