ABB变频器ACS510恒压供水参数设置及接线

恒压供水能够保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。

一、1拖1 PID配置：

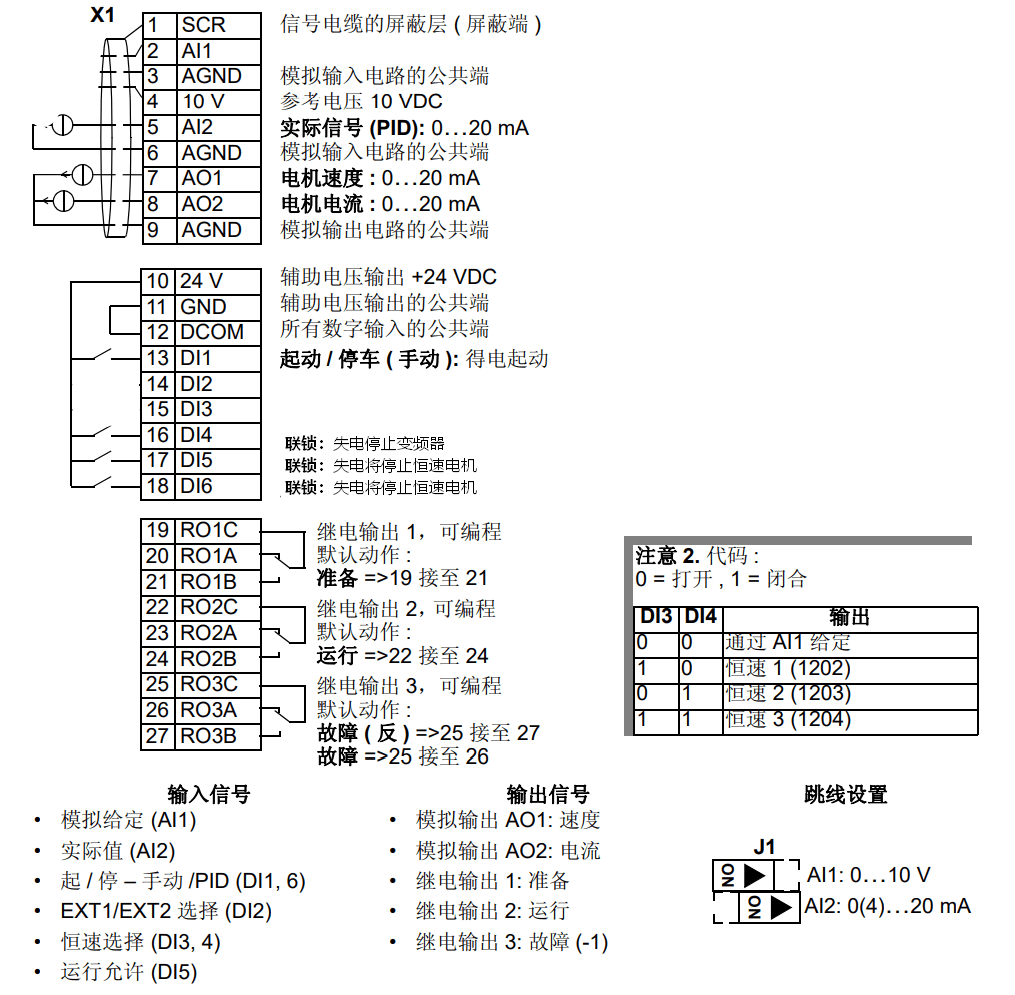

1、ABB变频器一拖一接线：

1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；

2）11和12短接；

3）10和13接通是启动信号。

2、变频器参数调节：

参数 设定值：

99.02 6=PID控制宏

10.02 1=DI1控制启停

11.02 7=外部2

13.04 20%（实际信号为4-20ma或2-10V时）

16.01 0-不需要启动允许信号

40.10 19（内部设定给定值）

40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）

二、1拖3 PID配置：

1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；

2）11和12短接；

3）10和13接通是启动信号；

4）10和16，17，18接通是三台泵的启动联锁信号；

5）3个继电器分别接三台泵。

2、变频器参数设置

参数 设定值

99.02 6=PID控制宏

10.02 1=DI1控制启停

11.02 7=外部2

13.04 20%（实际信号为4-20ma或2-10V时）

14.01 31=PFC控制

14.02 31=PFC控制

14.03 31=PFC控制

16.01 0-不需要启动允许信号

40.10 19（内部设定给定值）

40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）

81.17 2=辅机数量

81.27 3=辅机数量
