PLC 硬件检测

如果您可以使用电脑在线连接 S7-1200CPU，且CPU的扩展模板都已经被插接完毕，您可以使用自动检测这种更为简便的方式完成设备的硬件配置。

CPU处于出厂设置，用户从未下载设备配置到CPU，也从未为CPU分配IP地址，也可采用”自动检测”方式完成设备配置。

1、添加新设备，选择“控制器”，在“SIMATIC S7-1200”下面选择“非特定的CPU 1200”，在右边版本选择合适的版本

图1 添加非特定的CPU 1200

2、点击确定后，弹出项目视图，在一个透明的CPU下面的对话框中，点击“获取”按钮。

图2 项目视图

3、

图3 硬件检测

在硬件检测窗口中完成以下操作

①点击开始搜索按钮

②在可访问节点中显示所有兼容的S7-1200并选择

③点击检测按钮

4、硬件信息上载成功后，用户可以在设备视图中看到所有模块的类型，包括CPU、通信模块、信号模板和I/O模块：

图4 硬件信息上载成功

注意：硬件信息上载的只是 CPU(包含以太网地址) 及主机架模块的型号以及版本，分布式IO以及模块参数配置是不能获取上来的，必须重新组态及配置所需参数并下载，才能保证CPU正常运行。

在TIA PORTAL V15开始，软件增加功能，可以在线检测并识别与电脑相连的PROFINET IO设备，这样在组态时候避免了逐个检查模块版本、订货号的繁琐。这样该功能结合CPU主机架的检测功能，使得S7-1200的组态更加便捷。

注意：对于ET200SP模块目前无法检测出底座颜色

1、创建TIA PORTAL项目，在“在线”菜单，选择“硬件检测”，选中其下级的“网络中的PROFINET 设备…”

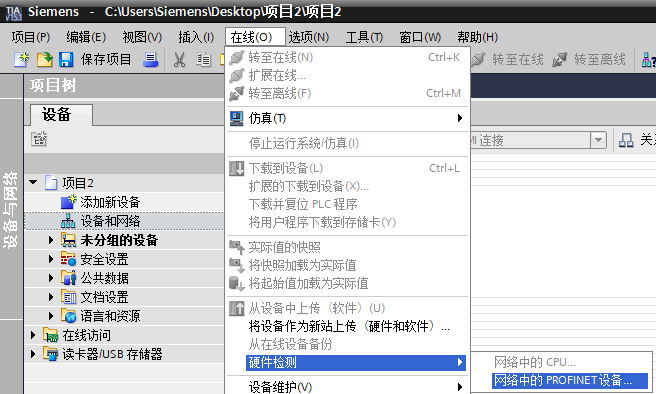

图5 选择功能

2、在弹出对话框做如下操作

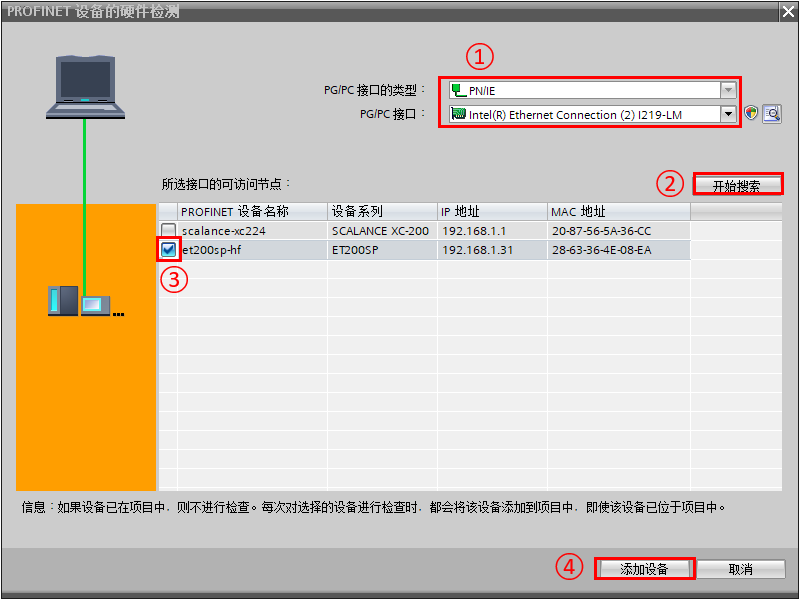

图6 搜索设备

①PGPC接口的类型选择PN/IE，接口选择电脑网卡

②点击“开始搜索”按钮

③在搜索到的设备中选择需要添加的设备

④添加“添加设备”按钮

3、检测出的设备将显示在网络视图中

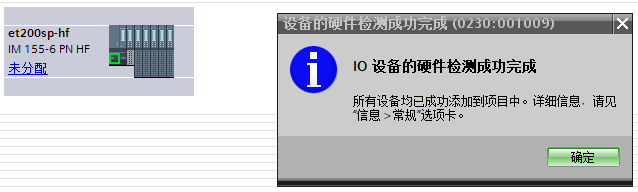

图7 检测完成

4、进入该设备的设备视图，可以看到模块信息已识别出。

图8 设备视图
