CP1E-N型PLC基本操作

欧姆龙CP1E-N型的硬件构成及其作用

CP1E型号规格的定义

选择或连接输入设备时，参考以下信息

CP1E上备有外设(USB)端口。使用市售的USB电缆即可连接计算机，而无需USB转换电缆或特种电缆，从而简化了连接并降低 了电缆成本。

1 将PLC中的程序的上载到PC/PG(电脑或编程器)中

连接上PLC以后一般会自动安装USB驱动，然后直接连接。

选择USB连接

此时程序的上载就成功了。

2 将电脑中程序下载到PLC中，首先将连接的PLC转成在线

3 输入，输出地址分配

4 地址分配原则：扩展模块地址从下一个通道开始顺序排列

5 PLC运行的三种模式，编程模式，运行模式，监视模视

6 PLC在监控模式下可以在线修改程序。首先切换到监控模式-----编辑---在线编辑----开始

对程序段进行在线编辑修改，然后再发送变更就可以了。

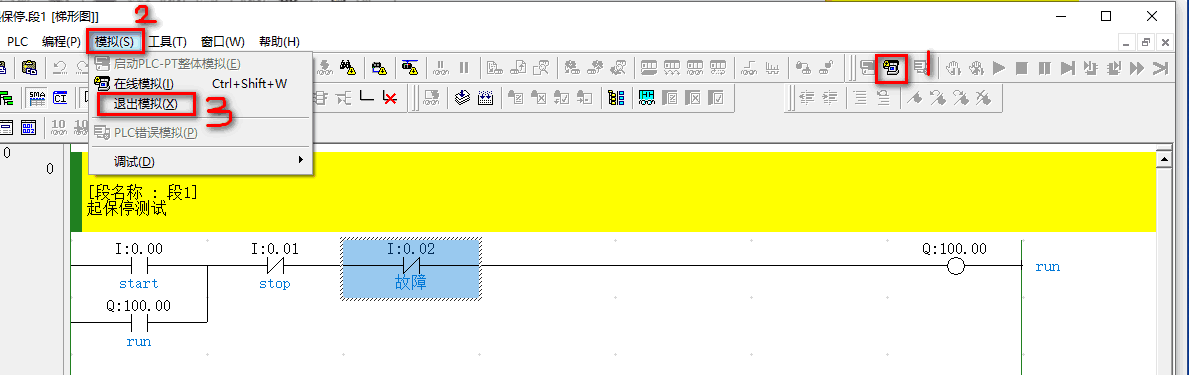

当我们使用模拟功能时，可以观察程序段的运行步骤。使用完毕后关闭模拟。

7 指令的基本操作，如常开，常闭，线圈，并联，递增等指令的操作

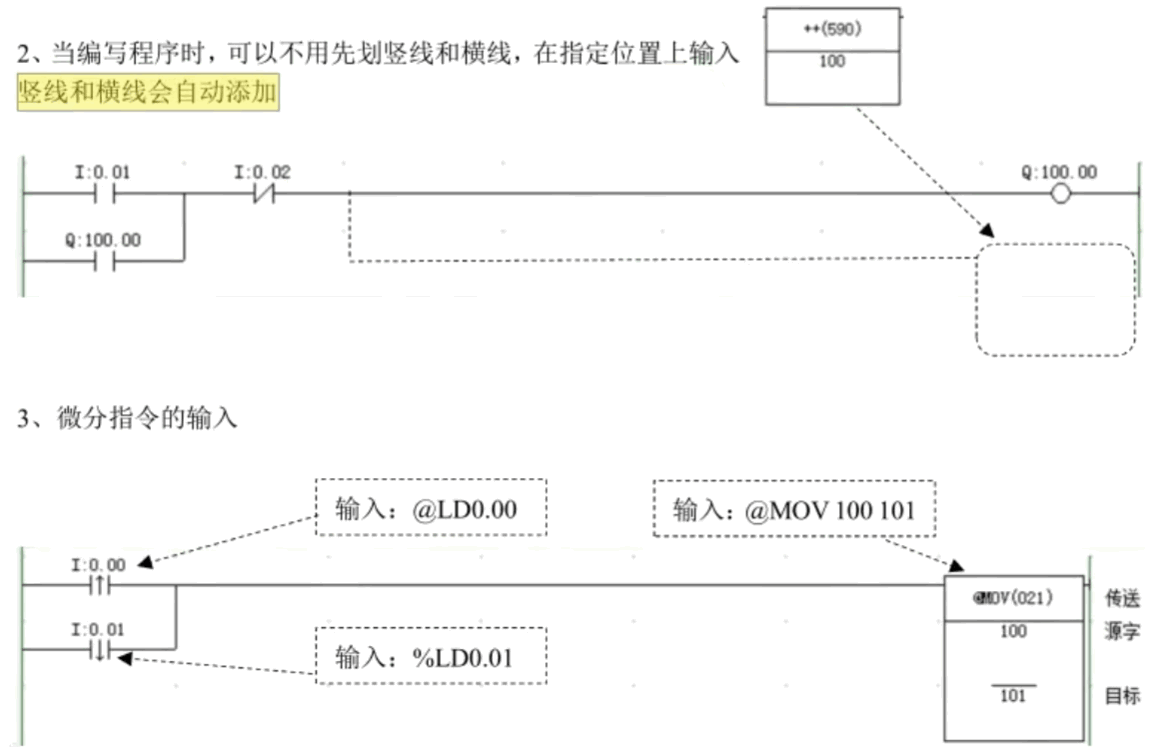

编程时坚线(Ctrl+上下箭头)和横线(Ctrl+左右箭头)的自动添加，上升沿(选中符号按@)，下降沿(选中符号按%)的输入，微分指令的输入。

编程规则
