数字电桥的D值与Q值

电容的D值是多少才合格

在我们经常使用电桥测量电容时需要知道D值为多少才是合格的，多少才是损坏的。

ESR：是等效电阻值，理想的值是0欧姆；

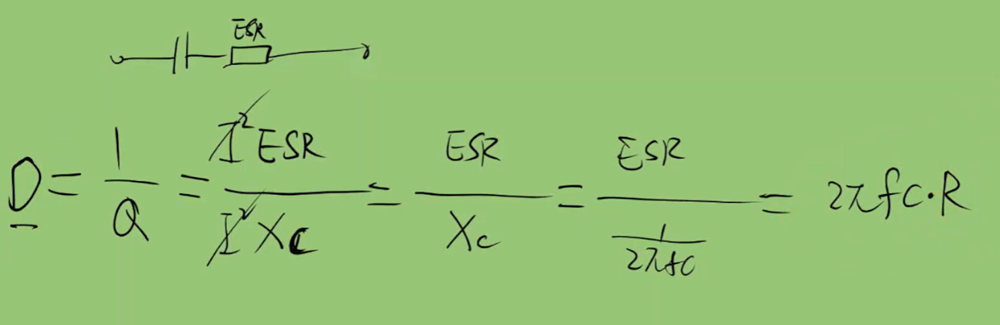

D： D = ESR/Z 【Z是容抗】

例如：电解电容在低频时，如果D值大于0.3就报废了；经验：10uF以内，用1Khz测量，D值小于1；大容量用100HZ测，D值小于0.2；变压器测量用10kHz测量，Q值大于1为好；

序号	电容类型	材料/条件	D值临界值
1	电解电容(大容量)	低频时	0.2 ~ 0.3
2	电解电容(小容量10uf以内)	高频时	0.8
3	陶瓷电容	X7R材料	0.05
4	薄膜电容	聚丙烯材料	0.001

电感的Q值多少才合格

电感的Q值它是和频率有强相关性的，抛开频率来谈Q值是没有意义的；

所以在测试开关变压器或电感线圈的时候或，要使用它的工作频率或者接近工作频率的频率值来测量；开关变压器的Q值一般在100左右；

电感的Q值

电容的D值

电桥的串联、并联模型的选择

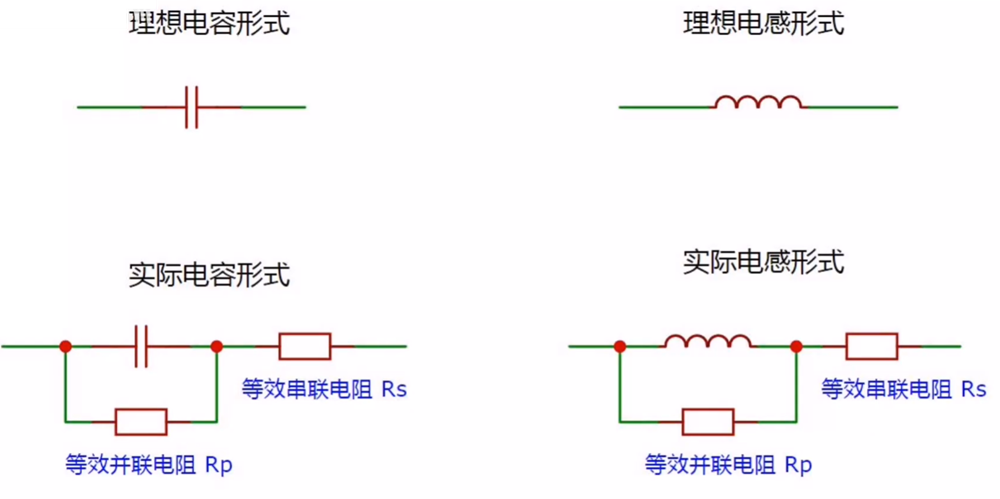

对于纯电阻来说这个功能的意义不大，只对电感、电容测试有意义；下图简单描述了理想形式和实际形式的区别。希望并联的等效电阻越大越好，串联的电阻越小越好；

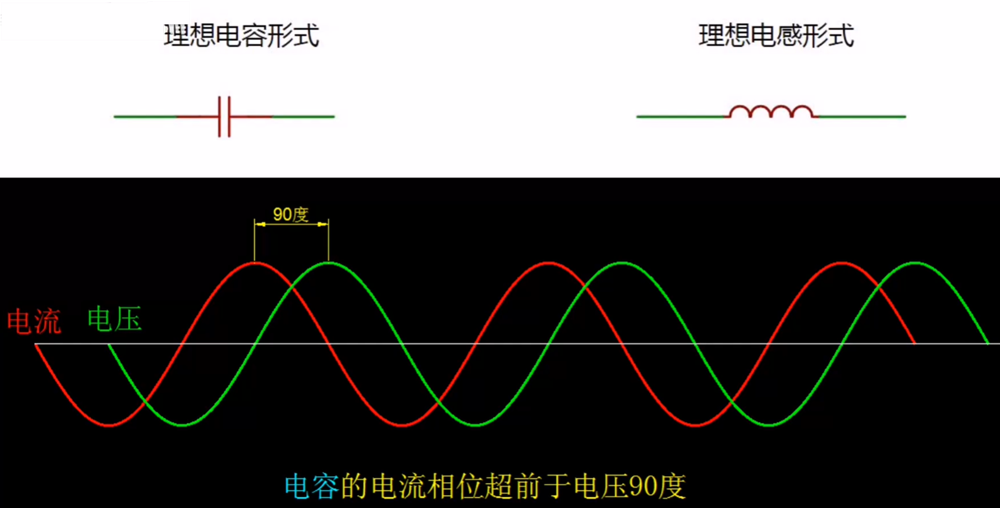

如果给一个纯电容接入交流电时，其电流相位超前于电压相位90度；

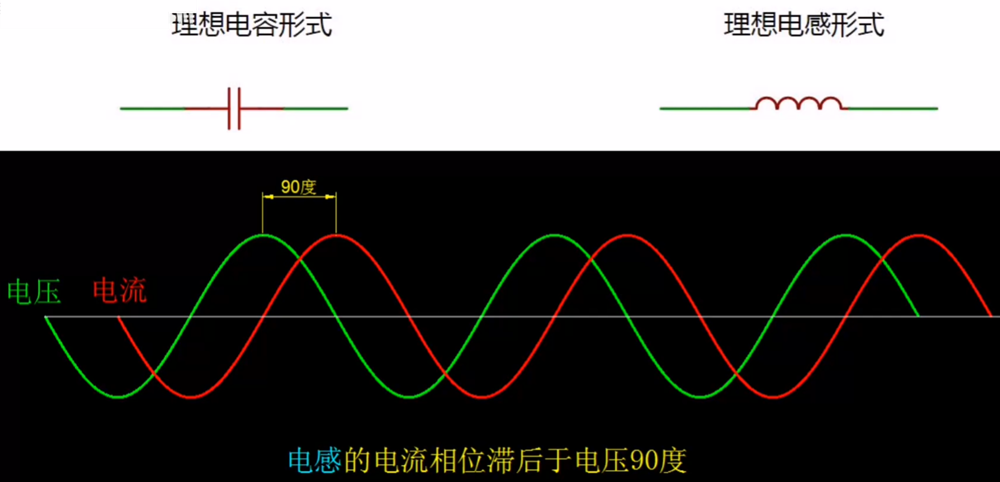

如果给一个纯电感接入交流电时，其电流相位滞后于电压相位90度；

但由于制造材料和工艺的原因，是无法制造出理想的电容和电感的，也就是说它们必然存在寄生参数，影响它们的纯净；比如电感是用铜线绕出来的，那铜线肯定有电阻，很明显这个电感就不可能是纯电感了。

那实际测量时应该选择并联还是串联模式呢？

• 一般来说阻抗高的元件，其并联的等效电阻影响比较明显。

• 一般来说阻抗低的元件，其串联的等效电阻影响比较明显。
• 怎样才算高阻抗，怎样才算低阻抗呢？一般认为高于10K为高阻抗，低于100欧为低阻抗；如果在两者之间，使用并联、串联都可以，根据实际需要来选择。

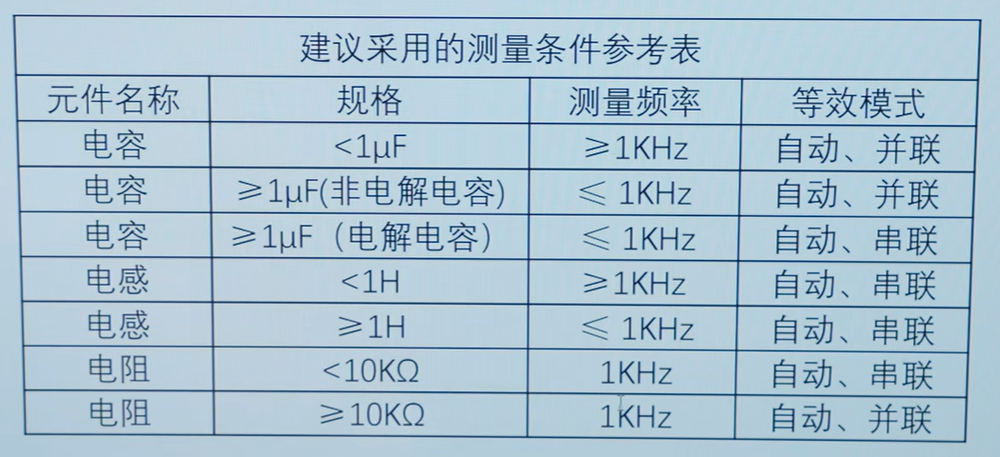

在测量器件时建议测量条件参考表

电桥的调零

• 电桥的调零使用短路片调零，这样误差是最小的；

• 用两个夹子相互夹在一起短路的调零方法它的误差相对来说比较大；

用数字电桥配合指针万用表测MOS管的导通电阻

指针万用表的10K档能输出11V左右的电压，而1K档输出1.5V的电压；给GS加一个电压，这样DS也就通了，这样就可以用电桥测DS的导通电阻了；

如何用数字电桥判断变压器的匝间短路

• 把电桥的工作频率调到与变压器的频率一致或接近；如果是电源的开关变压器一般用10Khz的频率；
• 测量变压器初级绕组的电感量和Q值，如1.3H， Q值 8.8
• 用一个0.1欧姆的电阻短接次级的一个绕组；此时再看Q值变在了0.5左右；
• 当绕组匝间短路，电感量，Q值都会有明显的变化。

用电桥测量电机的好坏

• 一般电机的功率越大，线圈的电阻越小；有些在1欧姆以下，此时用万用表来测就力不从心了，而且误差很大；
• 一般测量2毫欧以下的需要调零操作；
• 误差率=（最大值 – 最小值）/平均值 x100%，误差控制在5%以内；
