PLCSIM Advanced 与实物200 SMART实现TCP通讯

PLCSIM Advanced 与实物200 SMART实现TCP开放式通讯

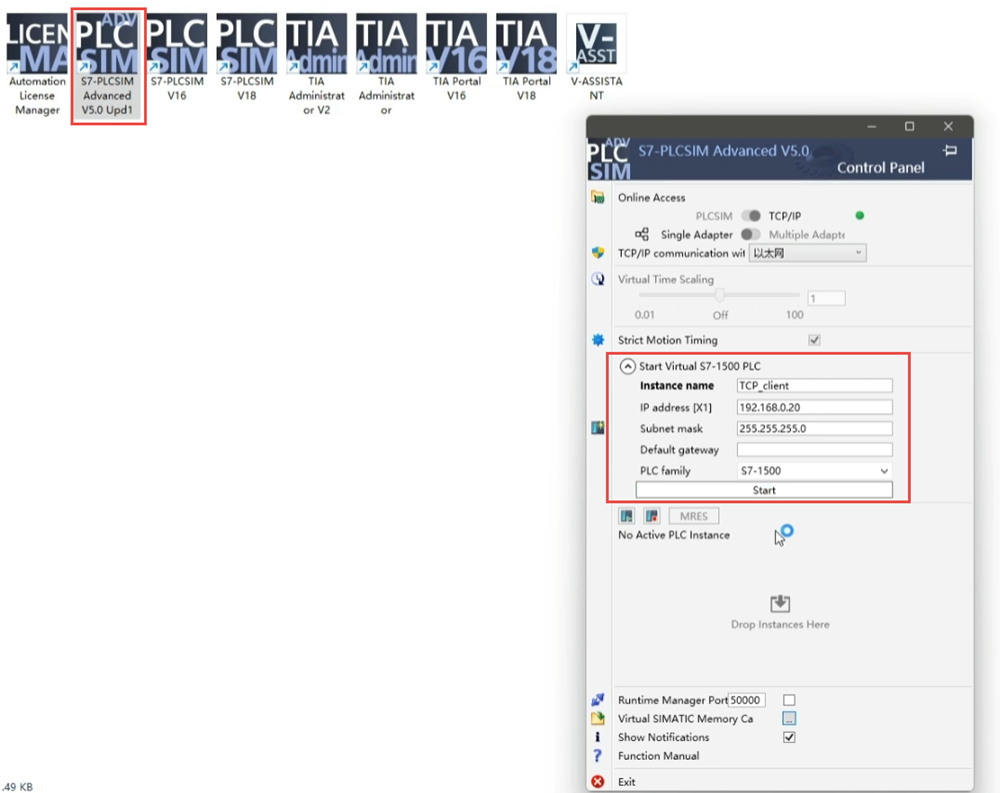

配置PLCSIM Advanced

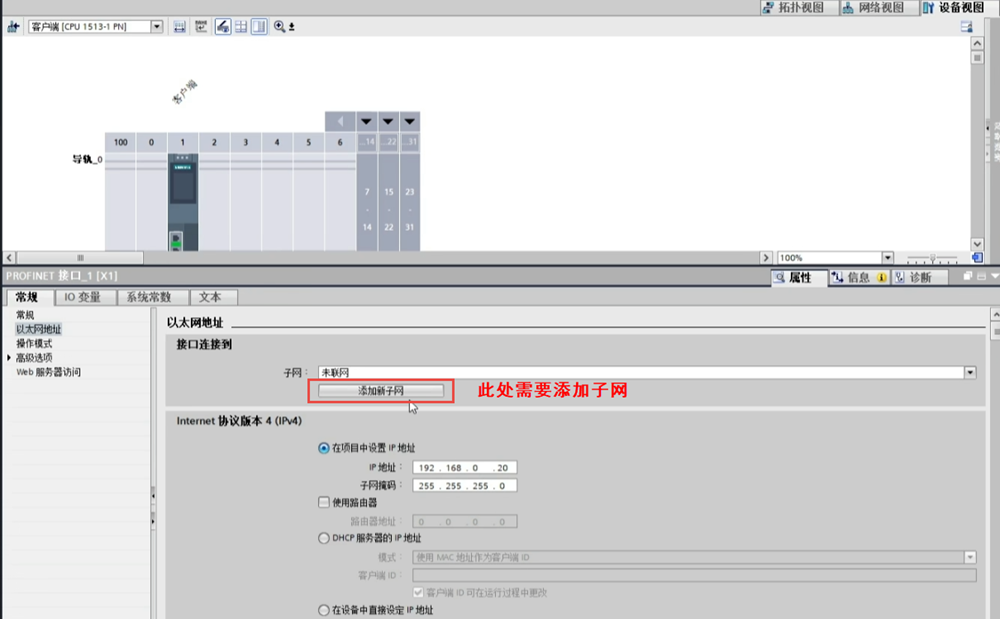

创建完成后打开博途软件，此示例是把仿真的1513 PLC当作是客户端来使用的，地址是192.168.0.20; 注，此处需要添加子网。

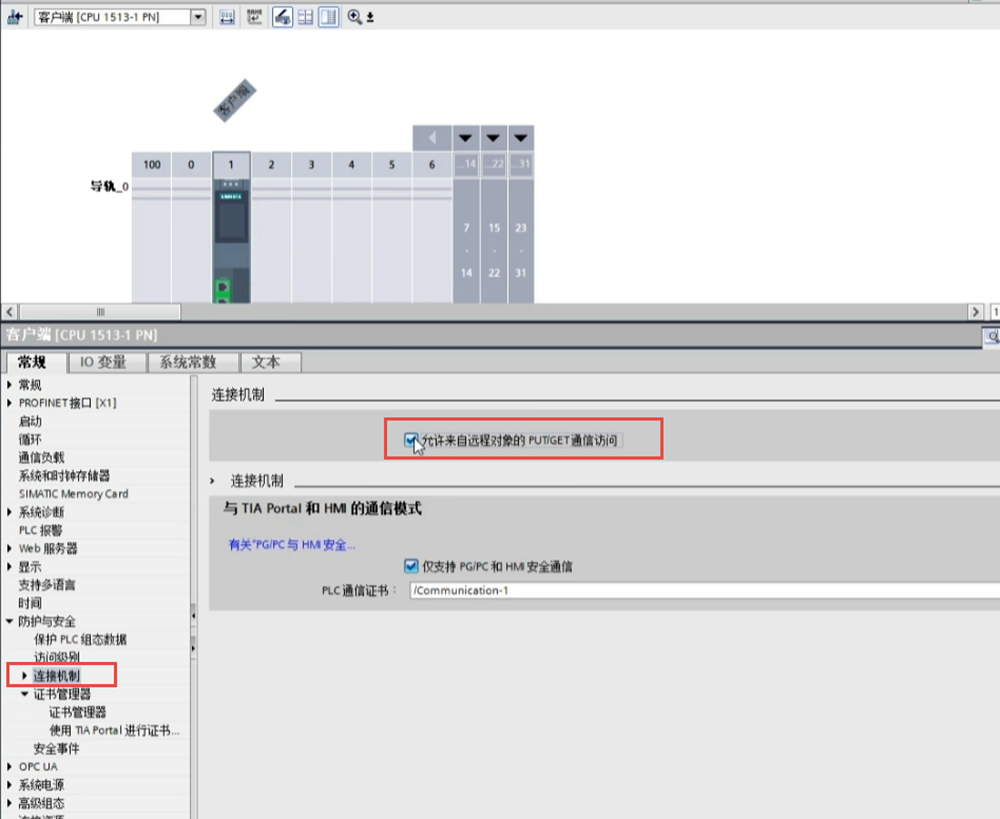

在PLC属性中勾选"允许来自远程对象的PUT/GET通信访问"。把"系统和时钟寄存器"也要勾选；

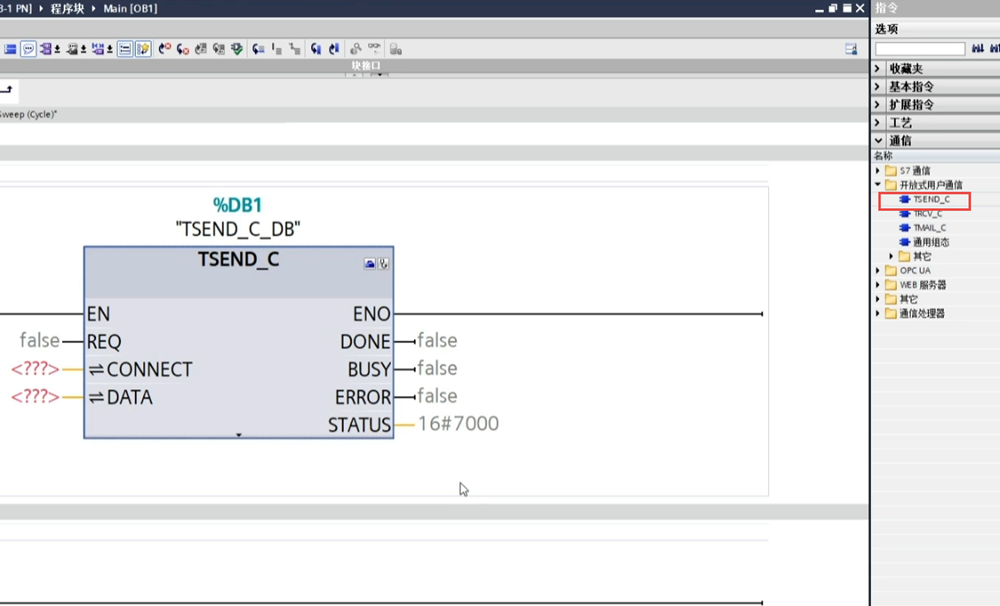

添加开放式发送指令，"通信"—–"开放式用户通信"

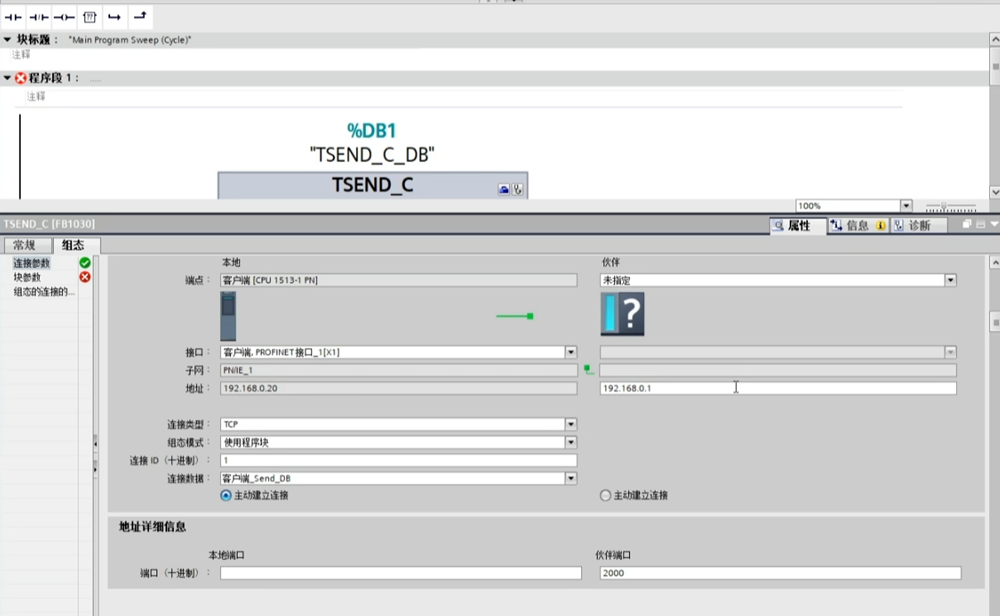

组态连接参数，因为不在同一个项目中，所以选择"未指定"，博途是作为客户端的所以是主动连接。和200 SMJART的IP地址；ID号是1， 在200SMART中也要设一样的ID号；

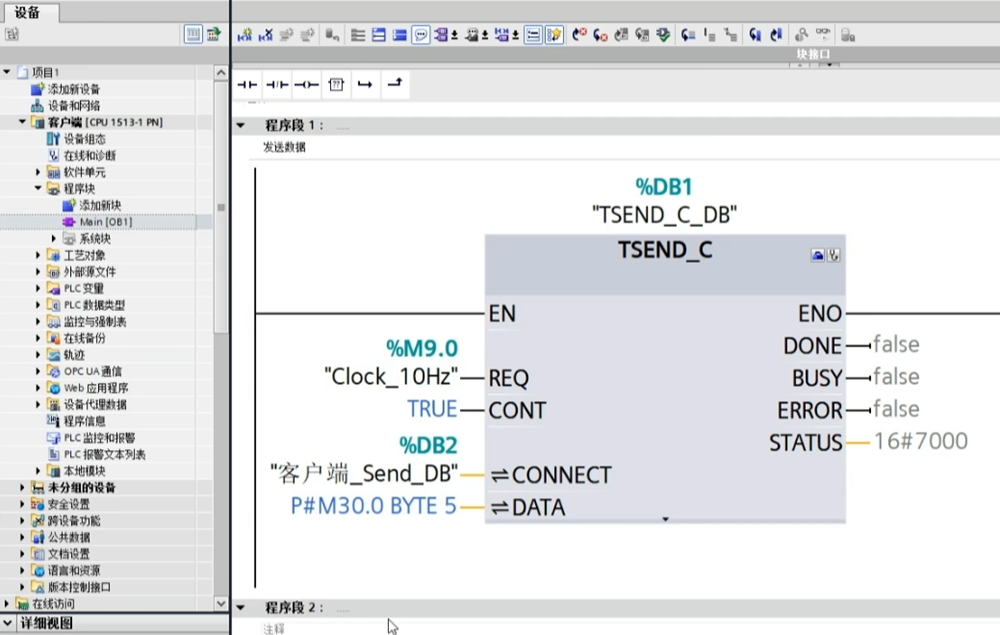

设置好块参数，这样发送指令就编写完成了。

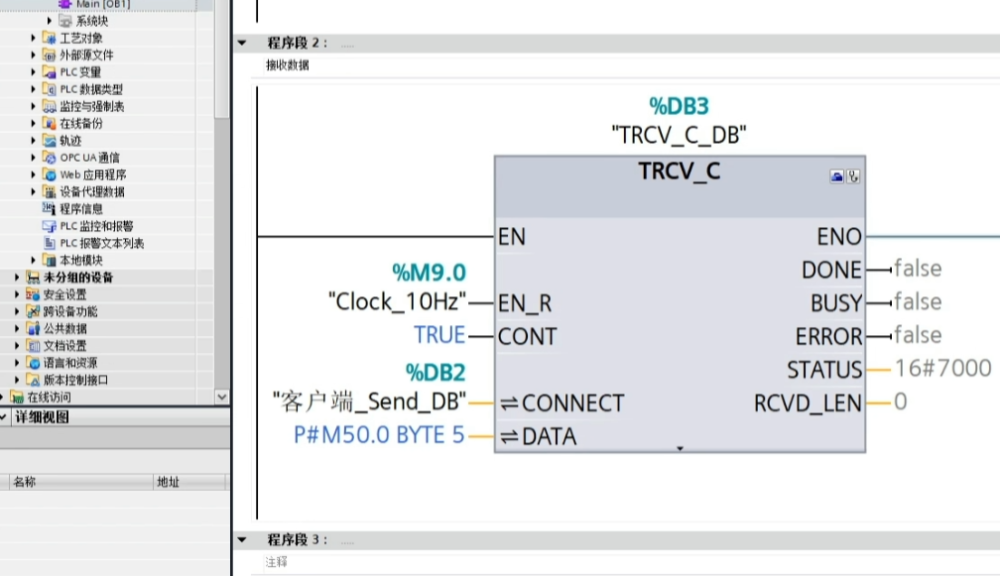

下面来编写接收数据的参数，发送数据是一样的。

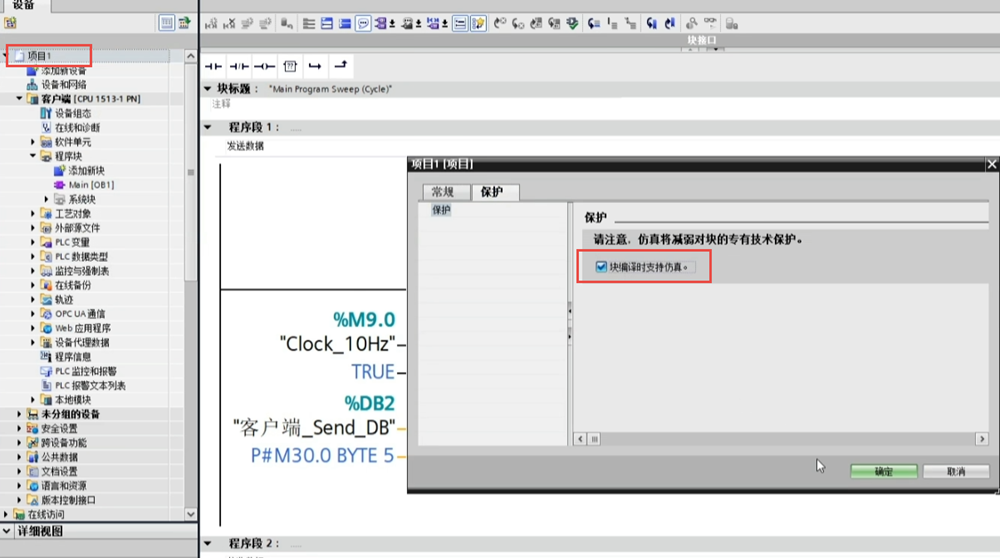

在项目上右击勾选块编译时支持仿真。

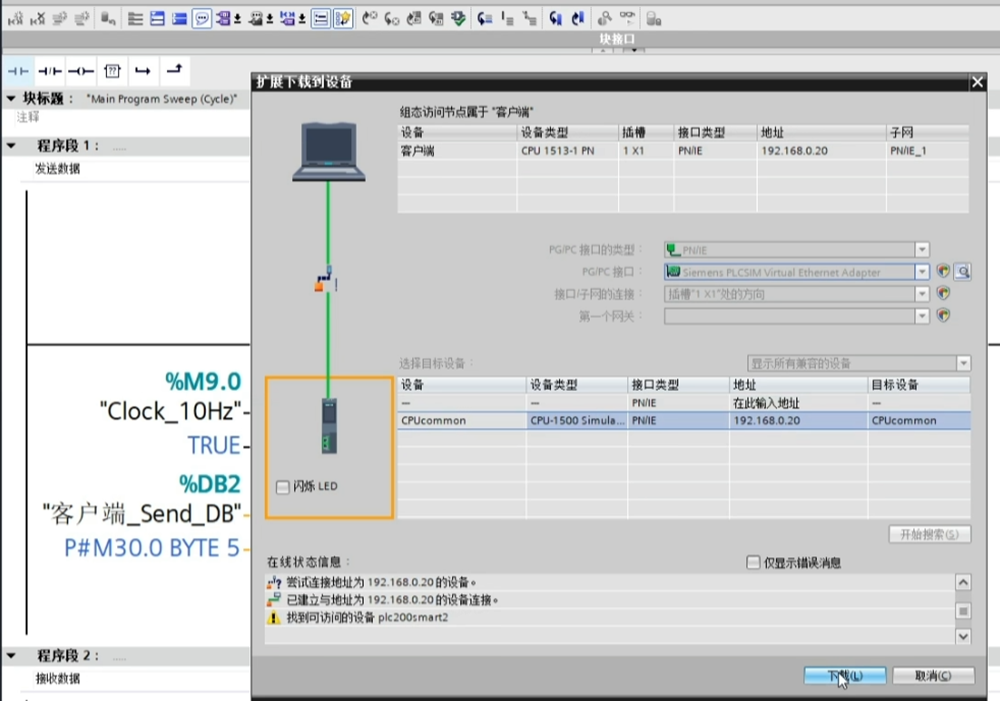

编译下载程序到PLCSIM Advanced 仿真器中

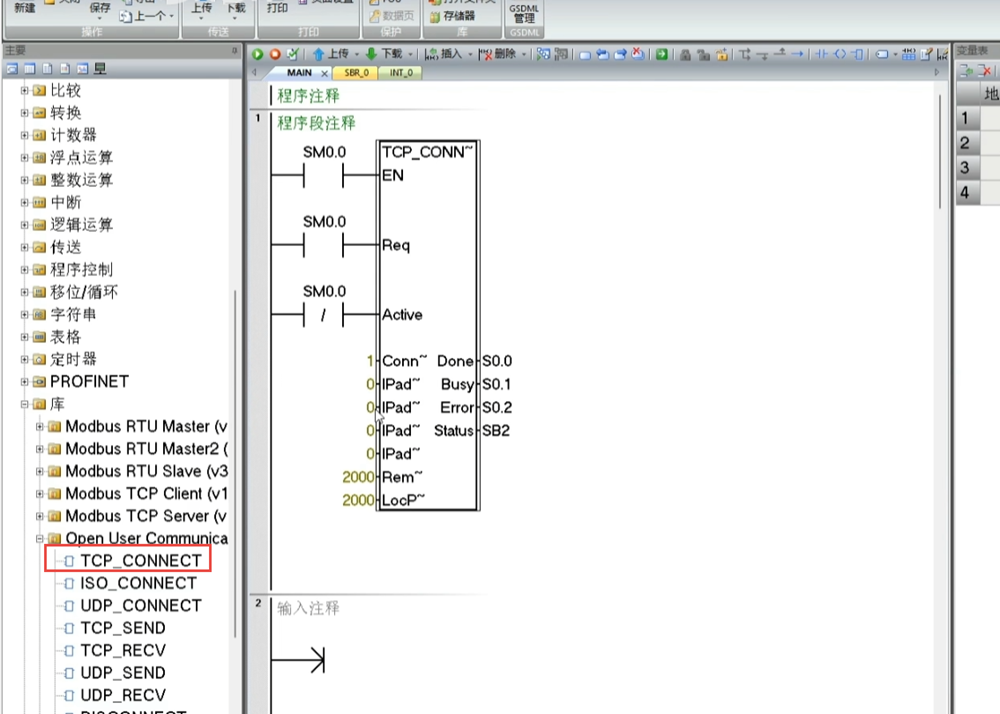

因为服务器是被动连接，所以IP地址写0就可以了，Active=0是客户端，Active=1是服务器端，填写对方和我方的端口号；

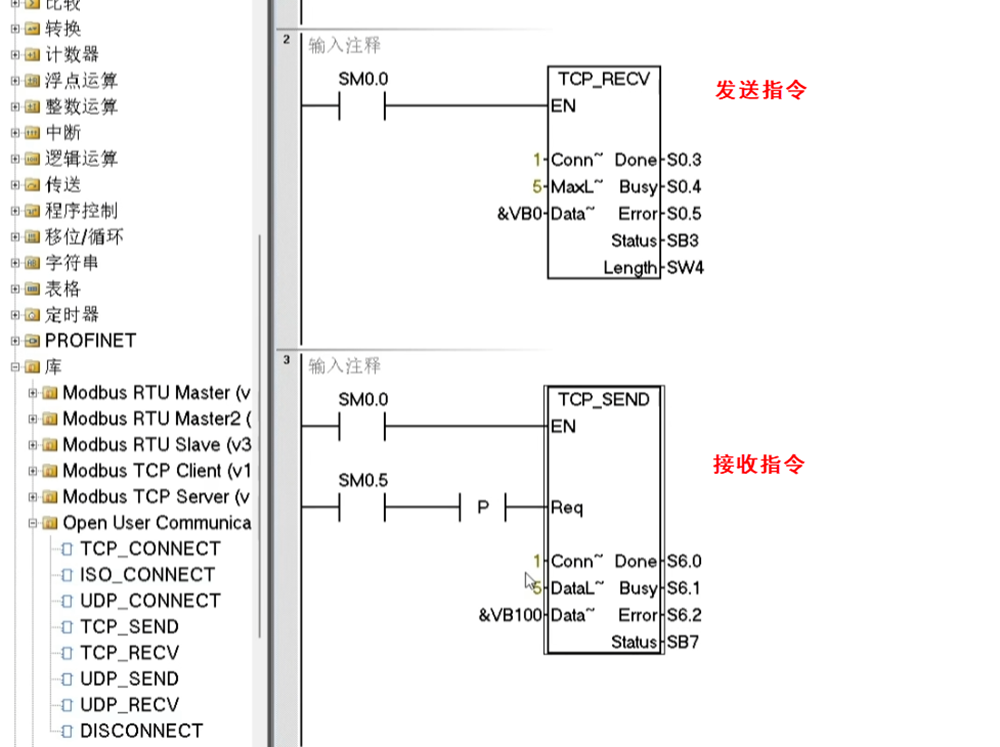

下面写接收指令和发送指令的参数；

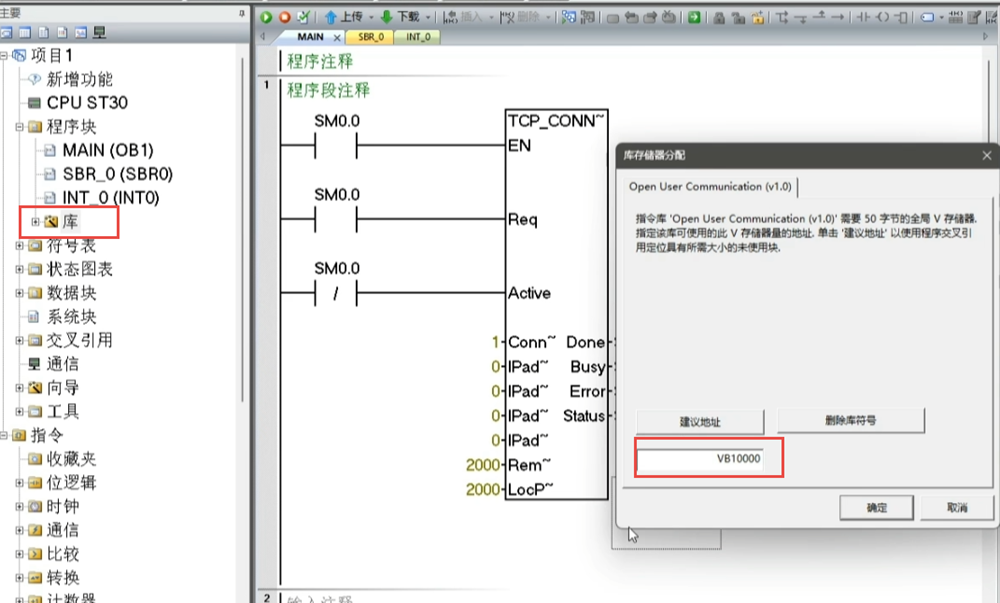

给库分配存储区，并下载到200SMART PLC中；
