威伦通HMI 与 西门子博途PLC 的DB地址格式

我们选用西门子博途1200/1500与威纶通的触摸屏HMI通讯时,对于普通的地址我们都能简单的地址(比如:位、字节),我们都能对应起来;但是对于一些复杂一点的(比如:字、双字),我们在HMI这里就不知道怎么填了。

1.当PLC端是单字时:威纶通触摸屏这里可选择DB1-DB99,后面直接填地址;

2.当超出100或在100内:也可选择DBN地址格式FFFFDDDD 前面四个F表示哪个DB块;后面四个D表示那个地址,四个D不足必须补齐。

3.当PLC端双字时:必须选择DBDn格式同DBn。

PLC端地址 HMI对应地址
DB5.DBW2 DB5地址2或是DBN地址50002
DB5.DBD40 DBN 50040
DB5.DBX2.1 DB5_BIT 21或是DBN_BIT 500021
DB1.DBX0.2 DB1_BIT 2或是DBN_BIT 100002

博图DB块通过标签导入到威纶通触摸屏

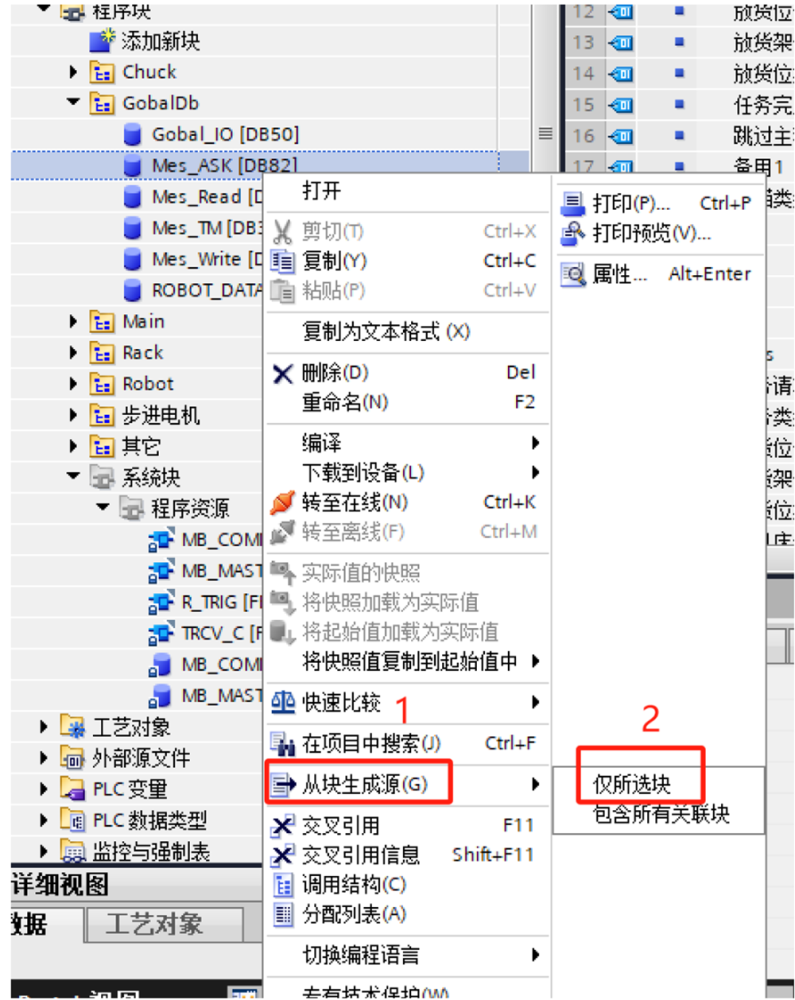

1、将DB块中的数据从块生成源

2、威伦通中建立连接和导入标签

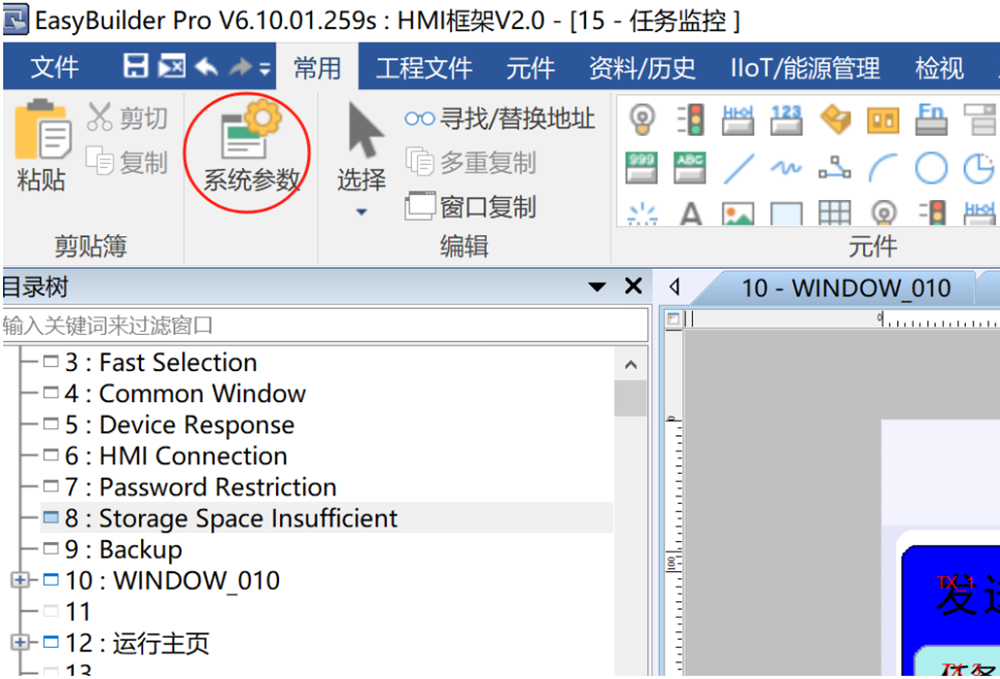

  • 依次点击常规——–系统参数;

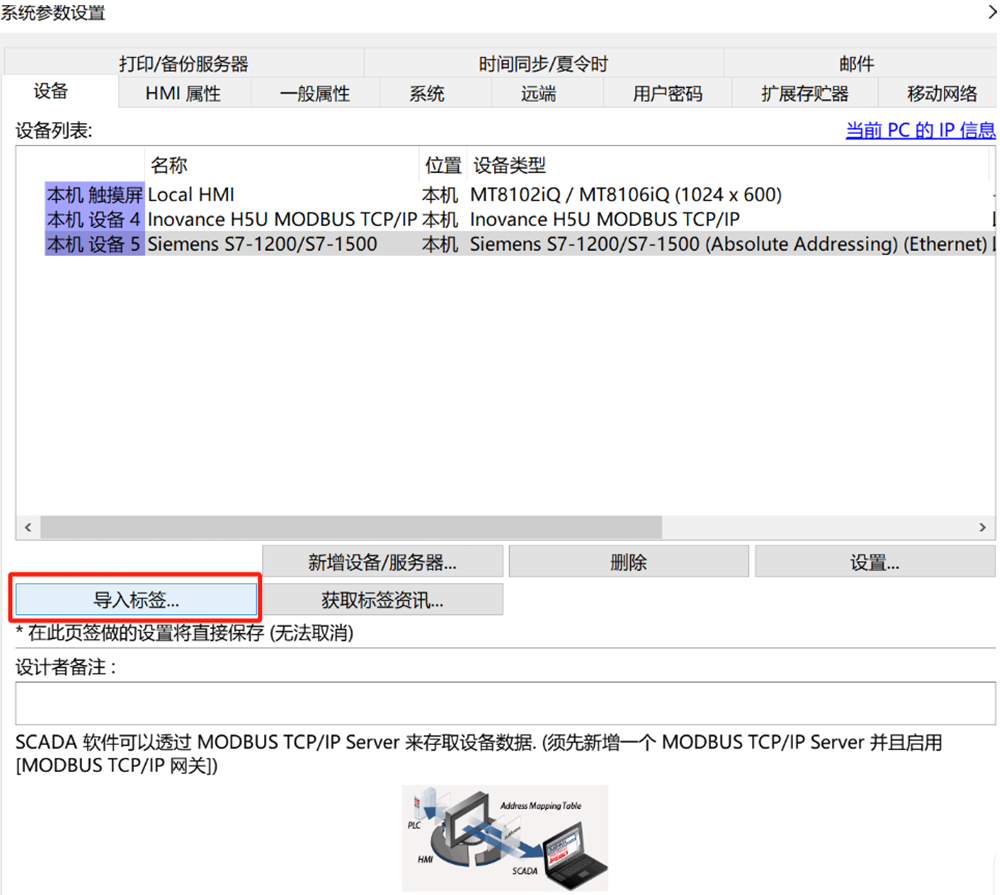

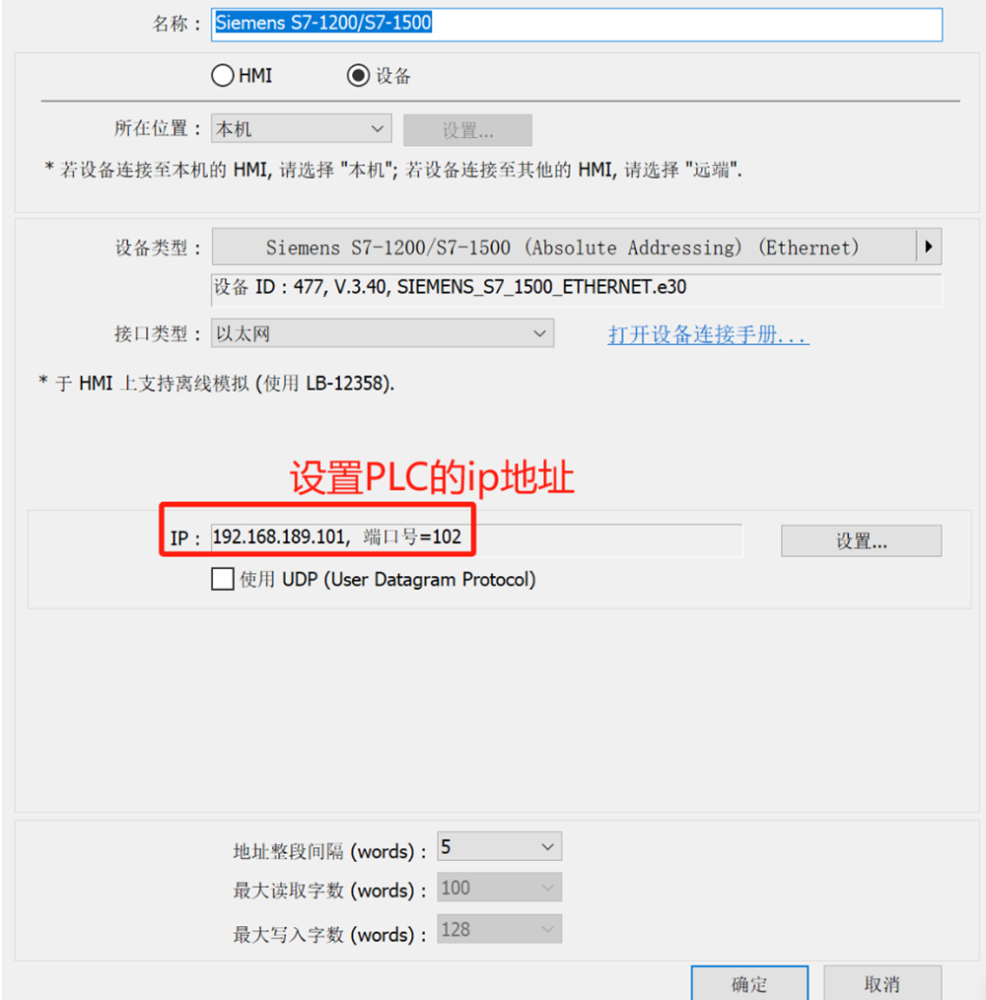

  • 新增一个1200的设备连接,设置PLC的IP地址;设备属性

3、导入DB标签

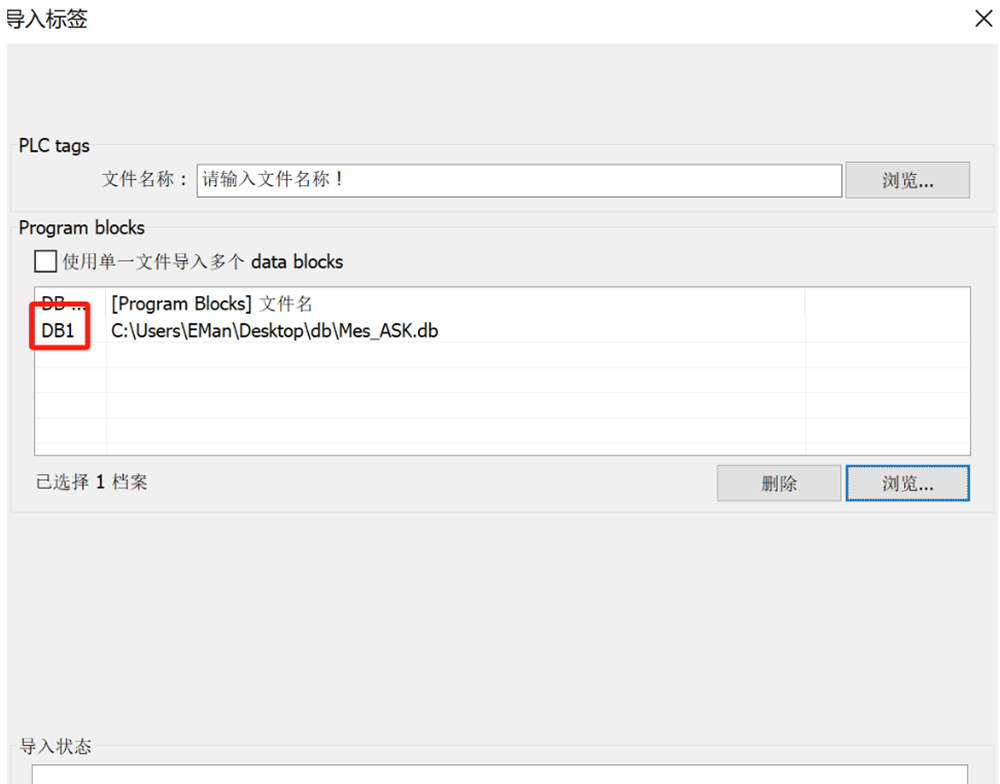

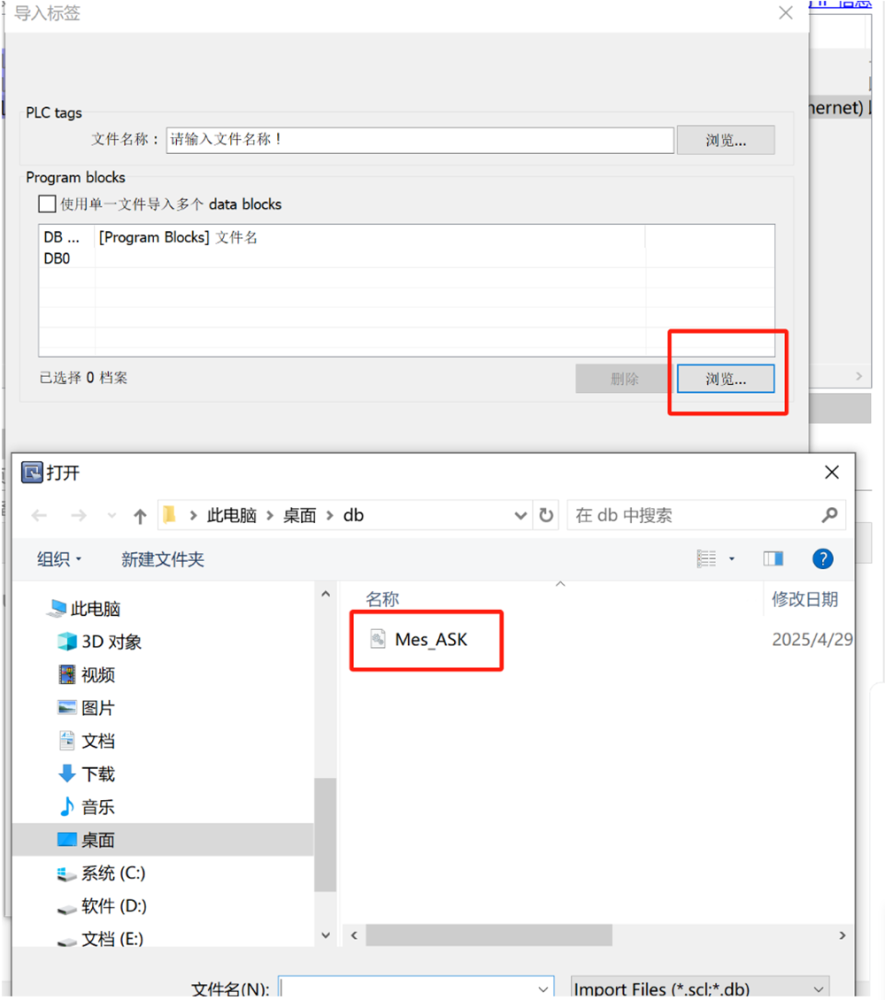

从DB块中选择源文件,切记导入的时候这个地方默认是DB1,这个DB1一定要根据实际的DB数据修改,否则后面会通讯不上。

导入标签

3、威伦通一次导入多个DB块标签

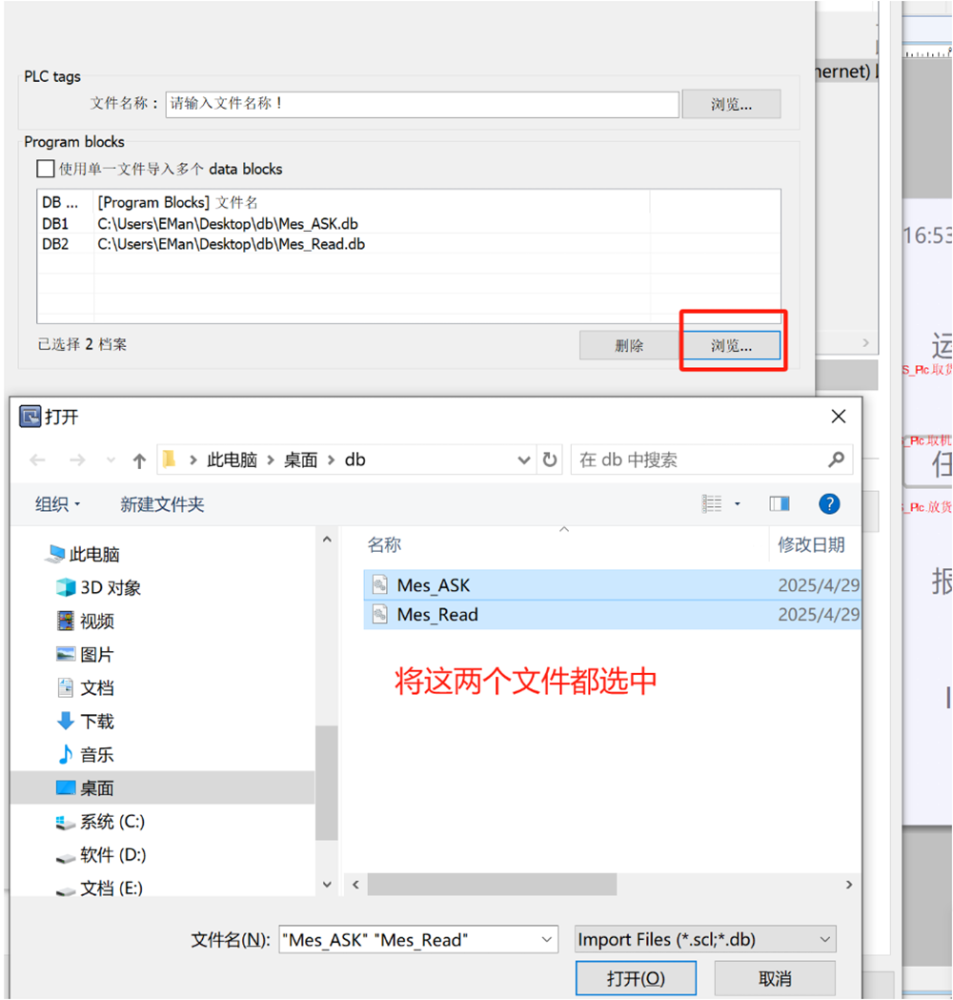

正常情况下导入一个DB块,原来的地址标签会消失,如何一次导入多个DB,将两个文件勾选中,然后打开,更改DB块的地址;
