汽车保险盒图解及常见故障

如何在保险盒上找到常电和ACC

1、查找常电VCC时，车钥匙不要打开，如果打开了，找到的有可能是常电，也有可能是ACC电；

2、ACC查找打开车钥匙有电，断开车钥匙就没电了，说明是ACC供电；

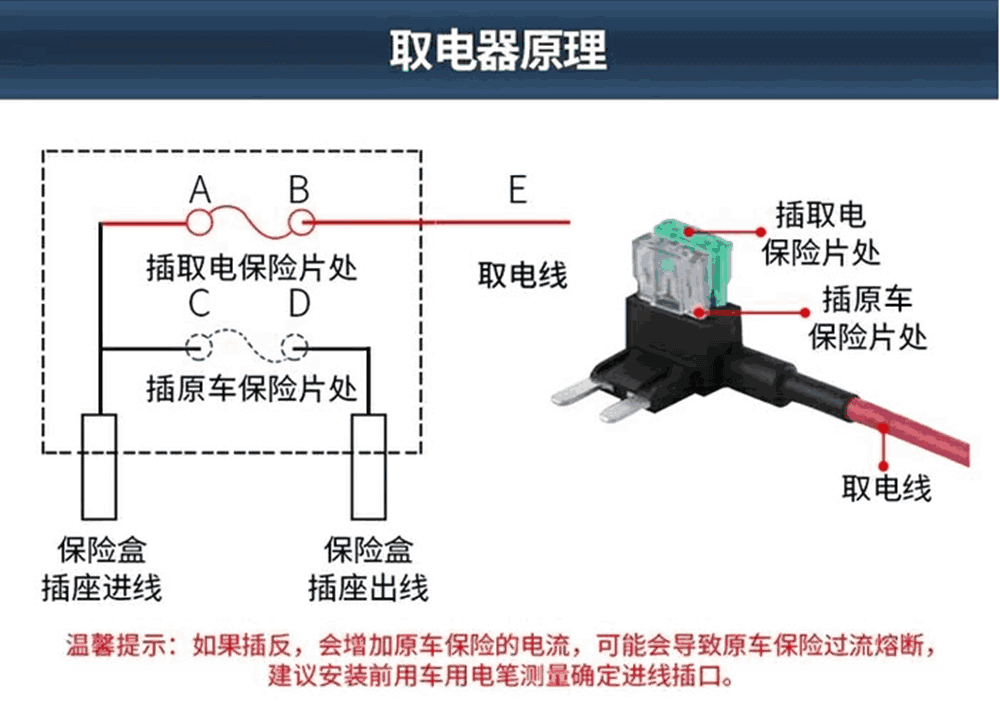

保险盒上取电案例

1、ACC取电【打开车钥匙有电】，可以是空调、点烟器都是可以的；

2、VCC常电预留接口是一直有电的，直接接在电瓶上的如：油箱盖；

3、保险丝两端都是正极的，随便接一端即可。

汽车继电器接线

汽车继电器实物图

汽车保险盒内部结构

1、保险盒拆下后的背面图；

2、保险盒拆下后的正面图；

3、保险盒拆下后的内部结构；它是由一层层的铜片叠加而成的。像是电路板的一层层是一样的。

汽车电瓶为什么要先拆负极

1、汽车长时间不用，最好是把电瓶线给断了；正极一般是红色的有个盖子，而负极一般是黑色，是裸露的没有盖子；

2、与车身相连的金属部分都是负极，要先拆负因为如果先拆正，此时手中的扳手碰到任何金属部分都会短路，电流是很大的。

3、汽车电瓶电压通常都是12V或24V的，一般家用汽油发动机的轿车电瓶电压都是12V的，而柴油发动机的工作原理与汽油发动机不同，需要更高的电压，因此多采用24V电压的电瓶；然而，12V的电瓶电压并不是固定的，一般都会大点。正常情况下，汽车启动前的电瓶电压在11.8V-12.8V之间，启动后的电瓶电压在13.2-14.8V之间，只要启动时的电压不低于11V就算是正常电压。

4、电瓶电压过高或过低，都会造成一定的影响。平时应多检查电瓶的使用情况，电瓶电压一旦低于10.8V时，需要及时进行充电。如果电瓶电压过低，汽车会出现难以启动甚至无法启动的情况；如果电瓶电压过高，则可能损坏电瓶。电瓶可以在汽车行驶过程中通过发电机进行充电，如果汽车长时间停放很容易导致电瓶电量流失，造成汽车启动不了。所以，在汽车长期停放期间，最好每隔一周就启动一次车辆，发电机会为电瓶充电，一般需要怠速运转5分钟以上。另外，长时间停放时建议车主朋友将电瓶的负极摘掉，因为电瓶即使没有使用，也会自然放电，而这样做可以避免车辆电瓶电量亏空。

对于电瓶的自然放电，也称之为自放电率，就是在没有接任何电气元件、没有任何负载的情况下，每天也会损失大约1%左右的电量。自放电率的大小与电瓶的品质有直接关系，电瓶越好，电解液越纯净，自放电率越小。因此，尽量避免在汽车熄火后使用车内电器，因为在发动机不发电的情况下使用电器，会一直消耗电瓶电量，电瓶亏电会影响汽车启动。
