S7-1200 PROFIBUS-DP 通信

一、组态主站。

新建一个新项目，并命名为Profibus

点击"设备和网络"

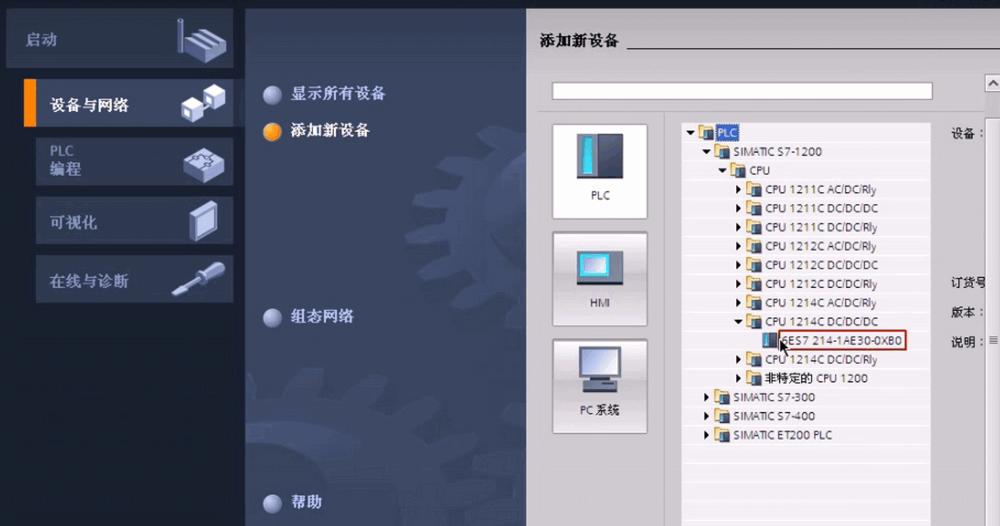

点击"添加新设备"----添加一个1200 PLC设备。

将CM 1243-5 DP通讯模块拖到PLC的左边，进行组态。

在CM 1243-5 DP通讯模块的属性中添加一个新的子网"PROFIBUS_1"

切换到网络视图，可以看到PROFIBUS_1网络已经添加成功。点击这个网络就可以进行相应的设置了。至此PROFIBUS DP主站就配置好了。

二、组态从站。

新建一个项目，并添加一个1200的PLC

将CM 1243-5 DP通讯模块拖到PLC的左边的101插槽。

此处选择在主站添加的PROFIBUS_1网络。

分配的DP主站选择，主站的接口。

在操作模式下的智能从站通讯中，添加从站到主站，主站到从站的记录。至此从让也就创建完成了。

主站程序的编写，表示该按钮I0.6的状态送给虚拟地址，Q2.0

从站的编写，表示将虚拟地址的I2.0的状态送给从站输出Q0.0
