液晶屏出现横向或纵向花屏的维修思路

电视机液晶屏坏了，出现横向花屏，知道了屏幕原理维修其实很简单，

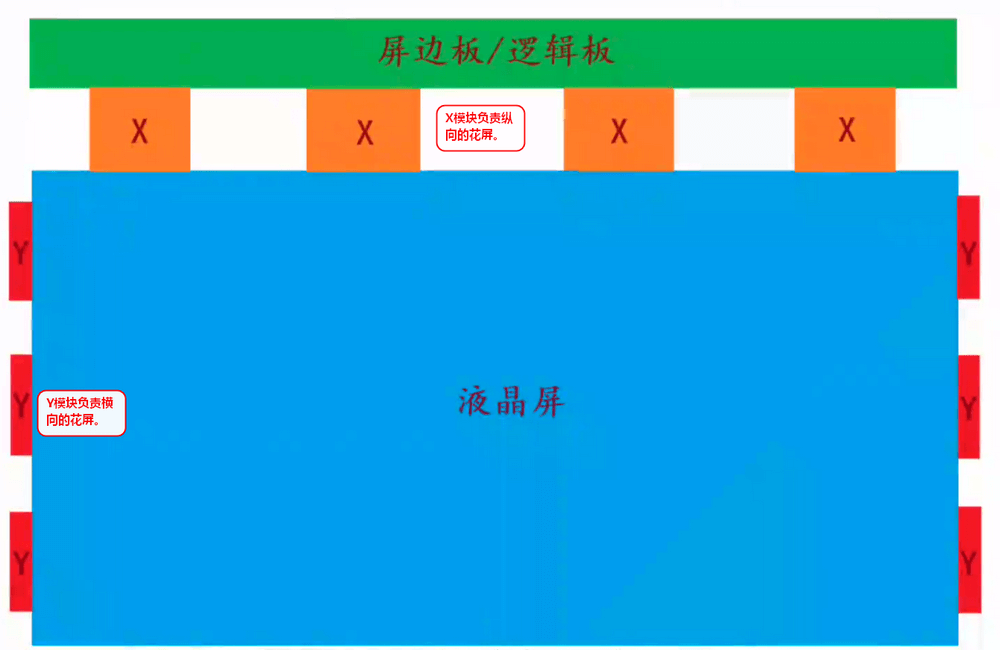

X模块负责纵向的花屏。Y模块负责横向的花屏。对于液晶屏的cof电路与逻辑板电路是相连的。

假如X模块出现问题或损坏了，就会出现纵向花屏。

假如Y模块出现问题或损坏了，就会出现横向花屏。有的屏只有单侧有模块。有的两侧有模块。有的两侧都没有是集成在屏内部的。Y侧模块是从两侧的X模块进来的

解决办法可能通过飞线的办法来解决

如这个液晶屏的侧边只有两个Y模块，

通过模块上的型号来查询技术参数。

通过型号查找到的点位图如下图所示。

【1】COF型号：SSD3272/3U2R4飞线图

【2】COF型号：RM76370FC-80飞线图

【3】COF型号：S6CG242-51U飞线图

【4】COF型号：RM76320FB-61A飞线图

【5】COF型号：RM76360FA-808飞线图

【6】COF型号：RM76311FC-805飞线图

【7】COF型号：SW8003K飞线图

【8】COF型号：RM76190FB-OAZ飞线图

【9】COF型号：RM76190FA-OAO飞线图

【10】COF型号：S0327B2-2L飞线图

【11】COF型号：SSD3272/3U2R4飞线图

【12】COF型号：S6CG242-51U飞线图

【13】COF型号：RM76370FC-80K飞线图

【14】COF型号：RM76360FA-808飞线图

【15】COF型号：RM76320FB-61A飞线图

【16】COF型号：RM7631FC-805飞线图

【17】COF型号：RM76190FB-OAZ飞线图

【18】COF型号：SW8003K飞线图

【19】COF型号：RM76190FA-OAZ飞线图

【20】COF型号：RM76112FD-032飞线图

【21】COF型号：RM76151FH-061飞线图

【22】COF型号：RM76153FJ-OAI飞线图

【23】COF型号：RM76A30FA-906飞线图

【24】COF型号：RM76H30FA-L04飞线图

【25】COF型号：NT51228H-C6809A飞线图

【26】COF型号：NT61237H-C6523A/A飞线图

【27】COF型号：NT61302H-C5290A飞线图

【28】COF型号：NT61227H-C12I7B飞线图

【29】COF型号：NT61212H-C6517A-A飞线图

【30】COF型号：NT61203H-C5604A飞线图

【31】COF型号：NT39567H-C5251A飞线图

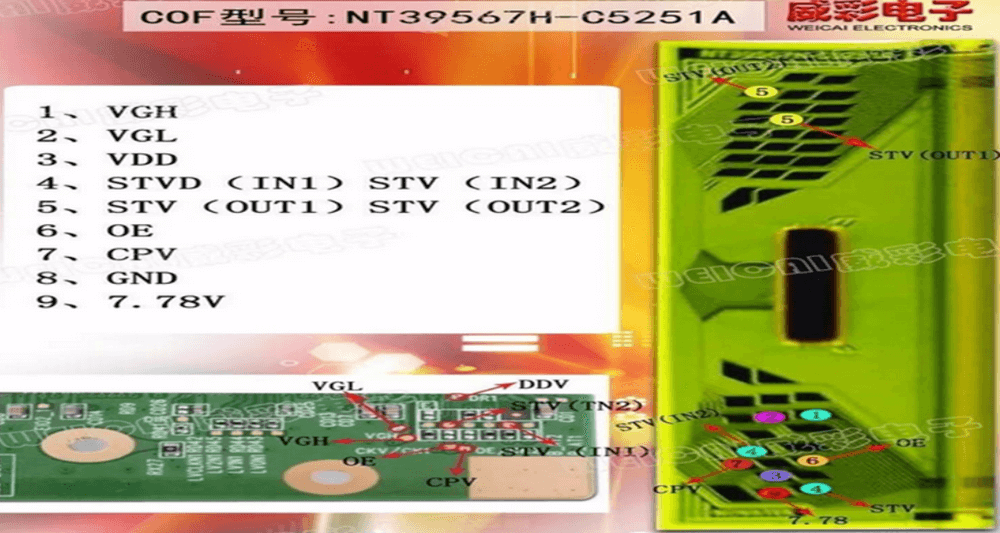

【32】COF型号：NT39567H-C5284A飞线图

【33】COF型号：NT39567H-C5251B飞线图

【34】COF型号：NT39565H-C5253A飞线图

【35】COF型号：NT39565H-C5263A飞线图

【36】COF型号：NT39563H-C6502A飞线图

【37】COF型号：NT39562H-C12G9A飞线图

【38】COF型号：NT39538H-C1298A飞线图
