变频器的电流检测保护电路

就是在反相器的基础上在反馈电路中增加了两个二极管，

变频器的电流检测保护电路一般采用霍尔电流互感器或者毫欧电阻这两种方式，在变频器中如时看不到电流互感器那一般都可以看到这种像短接片的毫欧电阻，

毫欧电阻采样的应用电路

霍尔电流互感器采样出来的交流信号是无法直接作为检测信号传送到CPU进行使用的。必须经过整流这个环节。

精密正负半波整流电路

常见的电流互感器一般都是4条腿的，两条是正负15供电，一条out一条地。

电流互感器引脚查找确认方法：

1、电流互感器的故障率是很高的，在待机状态下测量电流互感器信号输出脚与地之间的电压，正常应该为0V，如果测量到有电压值那就是坏了。2、与电流互感器相连的运算放大器损坏也会引起报过流故障。在待机状态下测量去往CPU的5V高电平是否正常，

只要功率模块没有问题，在还没有运行的情况下，输出端是不可能会有电流输出的，重点检测电流互感器，检查毫欧电阻过来的7840线性光耦。

变频器过流故障维修总结

序号	方法

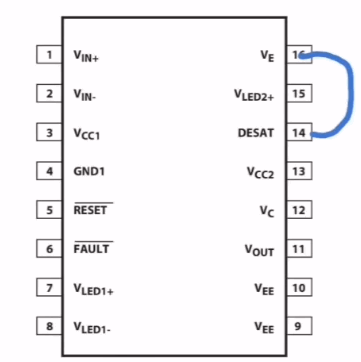

1	上电就报OC过流故障，变频器还没运行哪来的过流，检查电流检测电路，可以通过屏蔽驱动电路的OC信号报警功能，如果不再报OC故障，说明故障是驱动电路引起的。
2	启动运行瞬间才报过流或是运行中报过流故障，排除电机和电缆线的问题，查询变频器故障时各项检测记录的电压，电流，频率，温度等各种信息。和电流检测有关的故障还有OL过载故障，GF接地故障，它们的维修思路和方法是一样的。实际维修中光耦和电流互感器的故障率是最高的。
3	主板上基准电压的检测，一般板子上的运放芯片或CPU芯片都需要一个基准电压进行比较，基准电压是检测电路正常工作的前提条件。尤其出现过电压，欠电压，过流，过热等这些故障之后，测量一下基准电压是否正常。有些电路没有专用的基准电压形成电路，常见的基准电压往往都是从5V或+15V和-15V电压上面通过电阻分压的方式获取
