电瓶充电电压及截止电压参数及动力锂电池的判断

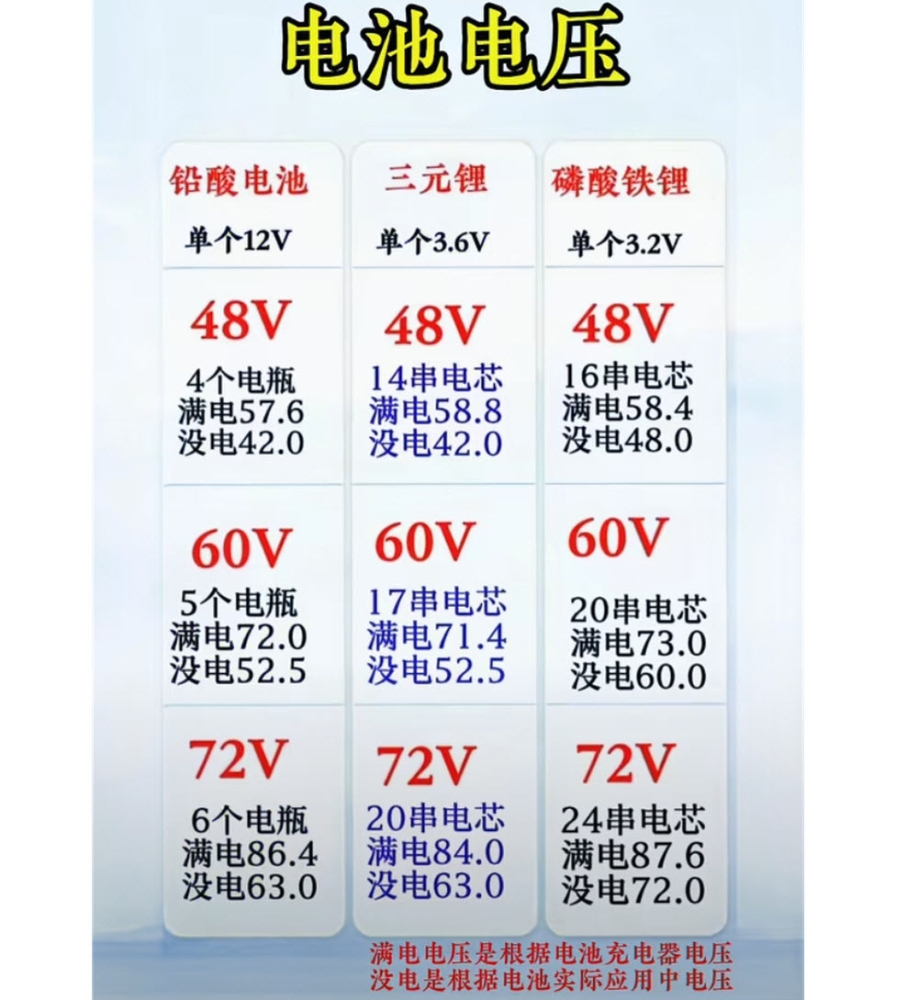

电瓶充电电压及截止电压参数
电瓶 | 控制器控制电压 | 满电电压 | 放电截止休眠电压 |
---|---|---|---|
72v电瓶 | 控制器控制电压72V | 满电 77–78V | 放电截止休眠64V |
60v电瓶 | 控制器控制电压60V | 满电 64–65V | 放电截止休眠53V |
48v电瓶 | 控制器控制电压48V | 满电 51–53V | 放电截止休眠43V |
12v电瓶 | 控制器控制电压12V | 满电 12.8–13V | 放电截止休眠10.5V |
一块电池有6个小格,一格是2v 放电截止休眠1.75V
电瓶车充电器选择计算
动力锂电池的判断
18650锂电池可以用万用表的20A档来测电池的电流超过20A应就是动力电池。
10几A的不不是动力型的锂电池,一般是3C 5C 10C可以几倍容量的放电。带载最大电流除以标定最大容量就能得到几C了。就知道买多大的了。
18650电池的饱和电压一般是4.2V,截止电压一般是3V。一般来说,普通的18650锂电池可以承受较小的放电电流,通常在1C(电池容量的倍数)左右。例如,对于一颗容量为2500mAh的18650电池,1C放电电流为2500mA(或2.5A)。因此,这颗电池可以安全地承受2.5A的放电电流。18650动力锂电池放电电流可以达到20A左右,普通18650锂电池放电电流为1-3A左右
1C的是普通的锂电池,内阻一般在30~50毫欧;3C,5C,10C,20C内阻一般低于20毫欧。
可以用数字万用表的直流电流档进行简单的判断是否为动力电池,动力动池一般在10几安的电流。
可以大电流进行充电的锂电池一般性能都还挻好。如果电池内阻大了,充电或放电能力都不行。
对于C也就是电池的容量,按照一个电池组的容量来计算,例如:两个100AH的电池并联,总容量变成了200AH,那么2000.3就是这个电池组的安全充电电流;两个100AH的电池串联,总容量变成了100AH,那么1000.3就是这个电池组的安全充电电流;一个100AH的电池它可以放出1C也就是100A的电流。
锂电池最低可以放电到2.5V,如果以2A放电,到2.5V的话用时50分钟,则实际容量应为1.67Ah,电池的标值应为2000mAH
电池由于负载的不同,电池组的端电压也不同。在重负载时接通电路时电压可能已经降到放电终止电压以下,此时应该怎样确定放电极限。
放电率 | 单格放电电压 |
---|---|
放电率10小时率 | 单格放电电压1.79V |
放电率5小时率 | 单格放电电压1.76V |
放电率3小时率 | 单格放电电压1.74V |
放电率2小时率 | 单格放电电压1.70V |
放电率1小时率 | 单格放电电压1.68V |
放电率0.5小时率 | 单格放电电压1.59V |
放电率0.25小时率 | 单格放电电压1.47V |
放完电以后回升电压越高的往往容量就越小。负载越大压降也就越多。
