E+H Liquisys M CPM223/253操作手册

测量系统

完整的测量系统包括：

• Liquisys M CPM223 或 CPM253 变送器

• pH 或 ORP 电极，带/不带内置温度传感器

• 浸入式安装支架、流通式安装支架或可伸缩式安装支

• pH 测量电缆(例如：CPK9)

可选：

• 延长电缆、VBA 或 VBM 接线盒

• CYY101 防护罩，适用于现场型外壳

• 1 CPA250 流通式安装支架
• 2 VBA 接线盒
• 3 Liquisys M CPM253 变送器
• 4 测量电缆，例如：CPK9
• 5 Liquisys M CPM223 变送器
• 6 Cleanfit W CPA450 可伸缩式安装支架
• 7 电极，例如：Orbisint CPS11
• 8 CPA111 浸入式安装支架
• 9 延长电缆

模拟式电极(非 Memosens 数字式电极)的电气连接

A 标准电极 J 辅助电压输出

B ISFET 电极 K 报警(正常触点位置)

C 玻璃电极的外屏蔽层连接 L 继电器 1 (正常触点位置)

D 等电势端 M 继电器 2 (正常触点位置)

E 温度传感器 N 继电器 3 (正常触点位置)

F 信号输出 1：pH/ORP O 继电器 4 (正常触点位置)

G 信号输出 2：温度、pH/OR P 或控制器 P 4…20 mA 电流输入

H 数字量输入 1 (保持) Q 电源

I 数字量输入 2 (Chemoclean)

连接现场变送器

测量电缆的结构和端接（专用测量电缆的结构示意图）

Memosens 数字式电极的电气连接

A 屏蔽 H 报警(正常触点位置)

B 传感器 I 继电器 1 (正常触点位置)

C 信号输出 1：pH/ORP J 继电器 2 (正常触点位置)

D 信号输出 2：温度、pH/ORP 或控制器 K 继电器 3 (正常触点位置)

E 数字量输入 1 (保持) L 继电器 4 (正常触点位置)

F 数字量输入 2 (Chemoclean) M 4…20 mA 电流输入

G 辅助电压输出 N 电源

连接现场型变送器和 Memosens 数字式电极

报警触点的连接

• 1 工作模式图标(正常工作)
• 2 标定模式图标
• 3 设置模式图标(组态设置)
• 4 “保持”模式图标(电流输出保持最近电流状态)
• 5 变送器接收到通信信号图标
• 6 继电器 3/4 工作模式图标： 不动作、 动作
• 7 菜单号
• 8 在测量模式下：测量值；在设置模式下：参数设置值
• 9 在测量模式下：第二测量值；在设置/ 标定模式下：设定值等
• 10 自动 温度补偿
• 11 手动 温度补偿
• 12 “错误”：错误显示
• 13 温度偏置量
• 14 传感器图标(参考“标定”章节)

操作单元

按键功能

自动/手动模式

通常，变送器在自动模式下工作。此时，变送器控制继电器动作。在手动模式下，使用 REL 键可以控制继电器动作。此外，还可以启动清洗功能。

• 断电后，重新上电的变送器保持原工作模式。但是，继电器处于瞬态状态。

• 手动模式的优先级高于所有其他自动功能。

• 在手动模式下不能进行硬件锁定。

• 手动模式将一直持续至其被复位。

• 手动模式下的故障代码为 E102。

工作模式

密码

变送器的所有设置密码均不能改变。要求输入密码时，请输入操作对应的密码：

• CAL 键+密码 22：标定菜单和偏置量设定菜单密码

• ENTER 键+密码 22：设置菜单和用户自定义设置密码

• 同时按下 PLUS 键+ ENTER 键(min. 3 s)：锁定键盘

• 同时按下 CAL 键+ MINUS 键 (min. 3 s)：解锁键盘

• CAL 或 ENTER 键+任意密码：只读模式密码。 即：所有参数均只可读取，不能修改。 在只读模式下，变送器继续测量。不能转换至保持状态。当前输出和控制器继续工 作。

注意：*处于设置模式下的变送器，如果持续约 15 min 无任何按键操作，变送器自动返回 测量模式。关闭所有 Hold 功能(设置过程中处于保持状态)。*

菜单结构———– 功能组中包含设置和标定功能：

• 在设置模式下，通过 PLUS 键和 MINUS 键选择功能组。

• 在功能组内，通过 ENTER 键切换功能选项。

• 在功能选项中，通过 PLUS 键和 MINUS 键选择所需选项或编辑设定值， ENTER 键确认，并进行后续操 作。

• 同时按下 PLUS 键和 MINUS 键(退出功能键)，退出程序(返回主菜单)。

• 再次同时按下 PLUS 键和 MINUS 键，切换至测量模式。

• 1 功能选项(参数选择、数值输入)
• 2 功能组，通过 PLUS 键和 MINUS 键前后滚动选择
• 3 通过 ENTER 键进行功能切换

设置模式

• SETUP 1 /设置 1 (功能参数组 A)

• SETUP 2 /设置 2 (功能参数组 B)

• CURRENT INPUT /电流输入(功能参数组 Z)

• CURRENT OUTPUT /电流输出(功能参数组 O)

• ALARM /报警(功能参数组 F)

• CHECK /检查(功能参数组 P)

• RELAY /继电器(功能参数组 R)

• SERVICE /服务(功能参数组 S)

• E+H SERVICE / E+H 服务 (功能参数组 E)

• INTERFACE /接口(功能参数组 I)

标定和偏置量模式

• CALIBRATION /标定(功能参数组 C)

• NUMERIC /数值(功能参数组 N)

• OFFSET /偏置量(功能参数组 V)

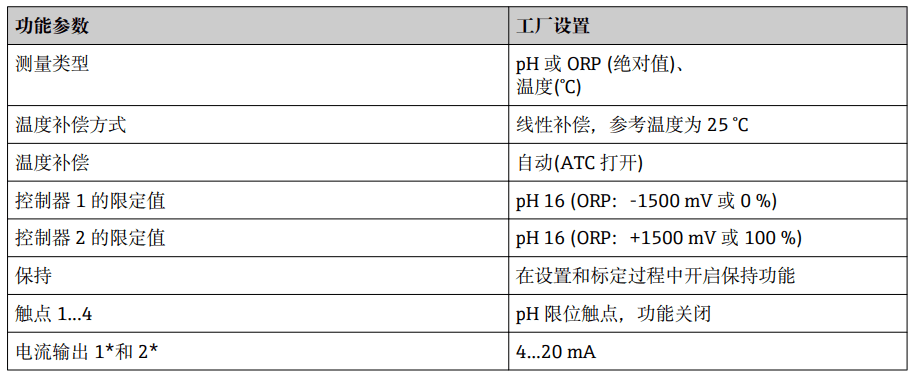

变送器首次上电所有功能参数均为缺省设置。下表重要设置。

快速设置

上电后，必须首先设置变送器的基本功能参数，保证变送器能够正确测量。以下为基本 功能参数设置实例：

变送器设置： 设置 1 (pH/ORP)

可以在设置 1 功能参数中更改变送器测量模式和电极设置。在初始调试过程中完成此菜 单中的所有设置。但是，日后可以随时更改设置。

变送器设置：设置 2 (温度) 在此功能参数组中更改温度测量设置。 在初始调试过程中已完成此功能参数组的所有设置。但是，日后可以随时更改所选数 值。
