MF35、MF47、MF500指针万用表的使用

MF35型万用表是一种高精度,多量限便携式仪表,它可以分别测量直流电流,电压,交流电流、电压,直流电阻和音频电平。具有量限广,标尺宽,录敏度高和使用方便的特点。是实验室和电工,电子工程必备的基本测量仪表之一。

打开后该后的内部结构,如下图所示。

MF35型万用表表头阻尼的原理

MF35型万用表是一种常用的电子测量工具,它在电路测试中起着至关重要的作用。而万用表表头的阻尼原理则是保证测量精度和稳定性的关键因素之一。阻尼是指当测量仪器的指针或显示器受到外力作用而发生振动时,通过某种方法使其振幅逐渐减小并达到平衡的过程。在万用表中,阻尼的作用是使指针或显示器的读数稳定在所测量的数值上,并避免由于振动或干扰导致的误差。

MF35型万用表表头阻尼原理采用了磁尼技术。是通过在指针或显示器周围放置磁性材料,利用磁力的作用使其受到阻尼力的影响,从而减小指针或显示器的振动幅度。这种磁性材料通常是铁、钢等具有良好磁导性的材料,通过磁场的作用产生阻尼力。在MF35型万用表中,磁阻尼原理的具体实现是通过将磁性材料制成一个环形磁环,将其固定在指针或显示器的轴承上。当指针或显示器受到外力作用而发生振动时,磁环会受到磁场的作用而发生磁化,从而产生一个与振动方向相反的磁力。这个磁力会产生一个阻尼力,使指针或显示器的振动逐渐减小并最终平衡在所测量的数值上。

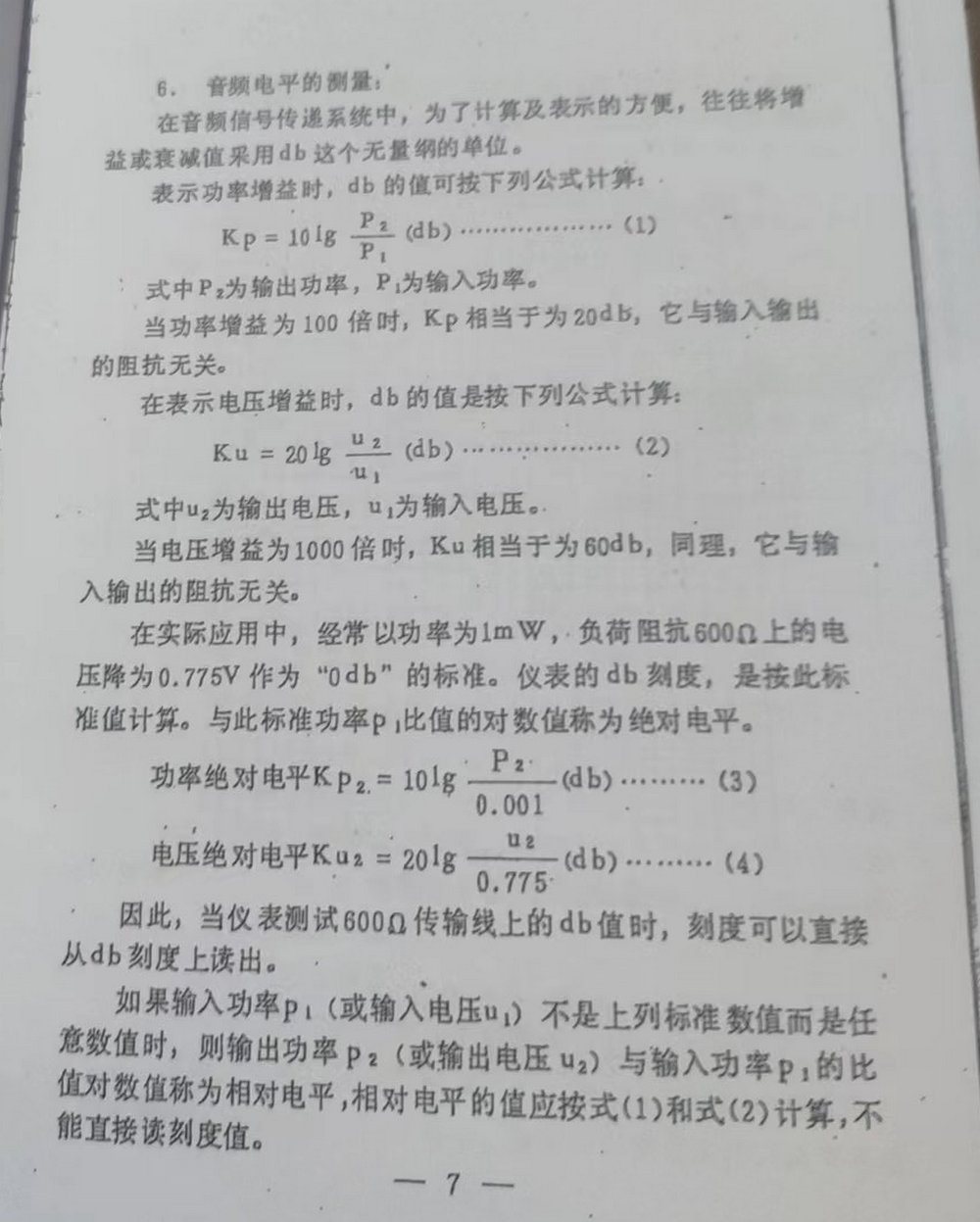

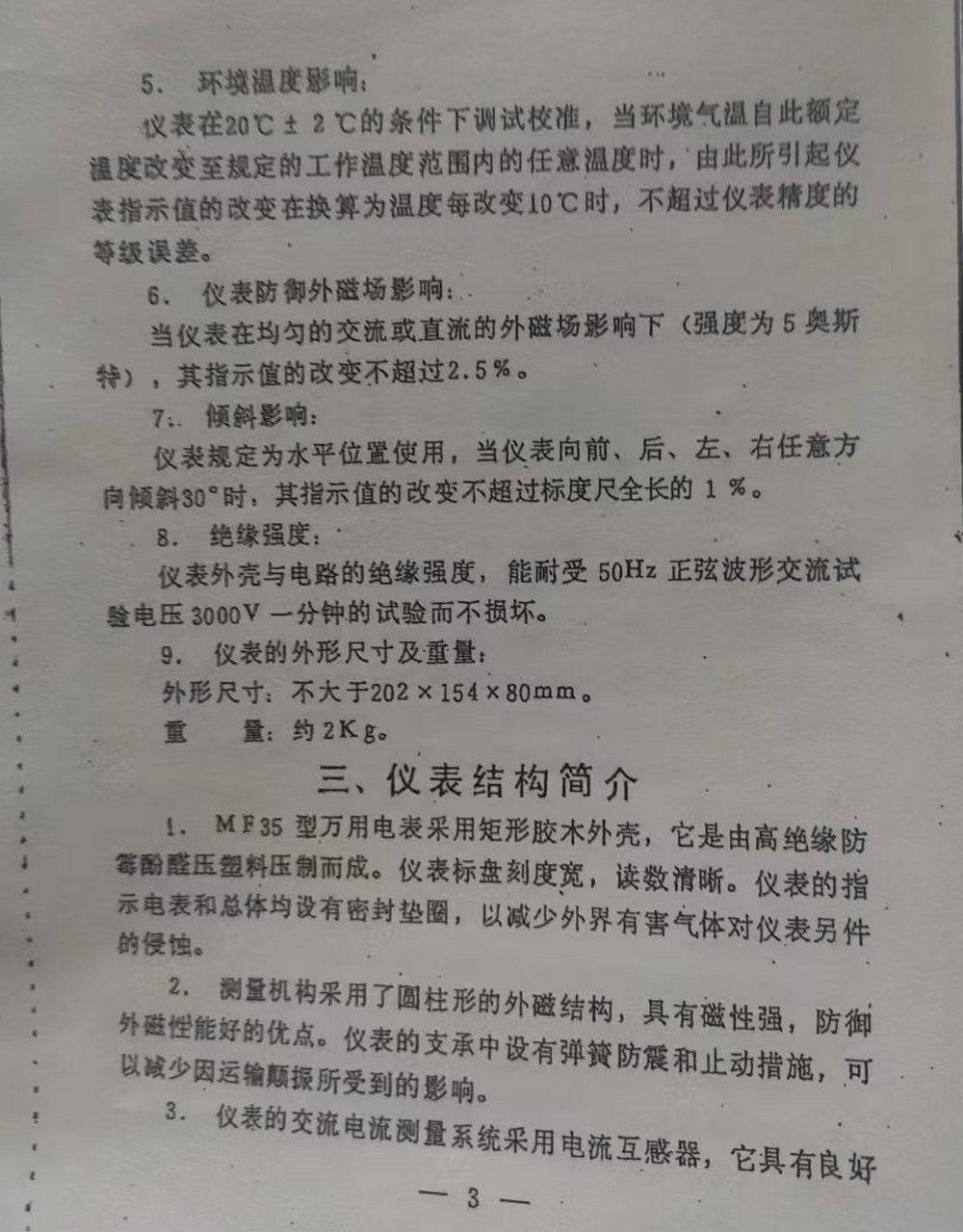

MF35型万用表使用说明书

指针归零位置的调整,只要调整背面的带有塑料盖的内部连接线的小板即可。

在调整表头时,线圈、铁芯等是不能离开磁铁的,只要离开后就会产生失磁,磁就不够了,用不了一段时间就不行了。

在调表头的时候,检测表头是否调好,要上下左右平放等五个方向都归零,这个是最佳的,在测试时有时不归零,【或者慢慢的游回零,属于阻尼不好,都是游丝出现问题了】,对于在五个方向摆放不同的位置,不归零时需要找平衡。一般是调整指针燕尾的平衡锤。

注:比如说表壳破了,把破的捡回来保证能拼装起来,再加点一样颜色的塑料【其它一些破壳颜色接近的】用中昊稀释剂泡过夜,用密封的玻璃瓶泡,这稀释剂会化了普通的塑料。第二天就可以补了,补出来后颜色非常接近。另种方法就是用云石胶加固化剂再加结胶加油漆【补什么颜色就配什么颜色】

对于表蒙子是一种塑料的,在表头位置由于强磁的作用容易使表蒙子也受磁,这样就会影响表针来回游动。即使是玻璃的表蒙子也会受磁,如出现表针来回游动,也要用磁铁在上面磨磨去磁。MF35表拆表蒙子是在1、2处插入溥的刀片,在3、4处用小螺丝刀轻撬。

MF500一般标有MF7 MF5 MF62等字样,如果电压不准确可以调整背面的调整旋钮。

MF47欧姆调零的电位器有两个,一个是五座的故障率大点,有时震动一下都会发生变化,它是可调的。欧姆调零的电位器质量要好一些,一般打开后进行处理就可以了。
