变频器驱动电路及故障2

PC929功能介绍

引脚	功能
1	发光二极管的阴极 1、2脚相通
2	发光二极管的阴极 1、2脚相通
3	发光二极管的阳极
4、5、6、7	空
8	FS 是OC信号输出，这个保护只是提供了一个开关量而已。要配合外围配套电路实现保护功能。
9	C 只有内部是高电平并且9脚电压达到17V以上才会激活保护电路。
10	GND
11	Vo 驱动信号输出端，能输出高低电平的数字量来直接驱动IGBT模块。
12	Vc为输出极供电端，也可以与13脚接个电阻限流，通常12，13脚短接使用。
13	VCC光耦电源输入端，光耦本身也需要供电。
14	GND

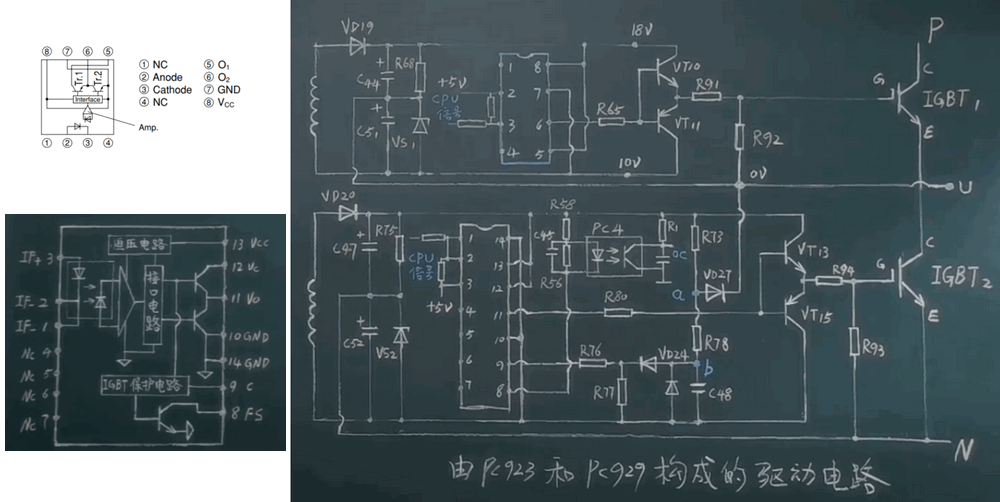

变频器启动-----PC929驱动芯片的2、3脚就会收到一个信号----高电平的时候----光耦内部的接口电路就会同时输出一个高电平-----给VT1、VT2导通与截止的条件还给IGBT保护电路提供高电平信号-----光耦11脚输出高电平----VT15截止，VT13导通---18V的电送到了IGBT的G极此时IGBT也就导通了----芯片的GND参考电压是-10V，此时IGBT导通后的压降就是10V了----VD27的阴极是处于10V电位----28V的电压经R73到a点的电压只有23V了-----经R78,VD24，R77分压后b点只有8.7V了只有芯片的电流检测电压要达到22V以上才会保护的。

PC929的9脚不动作---PC929驱动芯片内的VD3就不导通----PC4光耦发光二极管这条路的信号就进不到芯片的8脚---PC4的3、4脚就不通，5V的高电平信号就只能送到oC的CPU---CPU接收到+5V的高电平信号说明IGBT模块工作正常。

驱动电路常见形式

序号	驱动形式
1	上三路PC923与下三路PC929组合
2	上三路A3120与下三路A316j组合
3	6个全都是PC923/A3120/TLP250等这些不带检测功能的光耦组成
4	6个PC929或者是A316J带检测功能的光耦组成
5	不用光耦，直接用驱动IC，比如L6386D，IR2112等
6	A4504和MC33153P相结合构成一路驱动电路
7	如果采用IPM智能模块的变频器，因为模块内部已经集成了有驱电路，因此它前面的驱动电路比较简单，而且也只是作隔离作用而已。

Q12三极管的基极控制电压被稳定在了4.2V，那从发射极E流向基极B的电流也就稳定了。发射极E流向集电极C的电流也就稳定了，其实将原来的电压稳定电流可变的5V电源【开关电源的5V】通过这样的稳压电路以后就变成了，电流电压都稳定的了。只有电压电流都稳定的电源才能使PC923或PC929的发光极有一个恒定的光通量。从而使输出侧输出的脉冲信号波形比较理想。

PC929或PC923驱动芯片发光管的阳极接的是所有驱动光耦共用的上一步的稳压恒流供电电源。阴极接的是来自于CPU琮赤的脉冲信号，上三路下三路一共有6个驱动光耦，每个驱动光耦为单独一路信号。

驱动芯片PC929和PC923组成的驱动电路检修方法【为了减少不必要的麻烦都是将功率模块与电路分离，在确保驱动电路没问题之后才可以装功率IGBT模块】评定驱动电路工作正常的标准：能够正常的传输和放大六路驱动脉冲。

序号	故障形式	电路检修方法
1	上电报过流	三相输出电流检测电路自身故障导致的误报警，如电流互感器内部电路损坏，驱动芯片PC929的8脚内部三极管击穿短路。
2	启动报OC过流	IGBT模块的CE间内部短损坏或开路性损坏，驱动芯片PC929的9脚电压达到17V以上芯片内部保护电路激活，驱动电路故障导致IGBT的G极没有信号。
3	有频率无输出	驱动电路故障导致，主要是驱动光耦芯片输入侧的供电电源Q12及周围电路故障。
4	输出不平衡	多数都是驱动光耦导致的。光耦的性能不良老化等。如PC4
5	空载或轻载运行正常，但带上一定负载之后，就出现电机振动，输出电压不稳定，且频繁报OC过流故障。	功率输出能力不足有关，驱动IC,后置放大电路三极管性能不良，输出内阻变大。使IGBT的G极驱动信号电压幅度或者电流幅度不足有关。IGBT性能不良内阻变大。
